电气接地装置安装施工方案

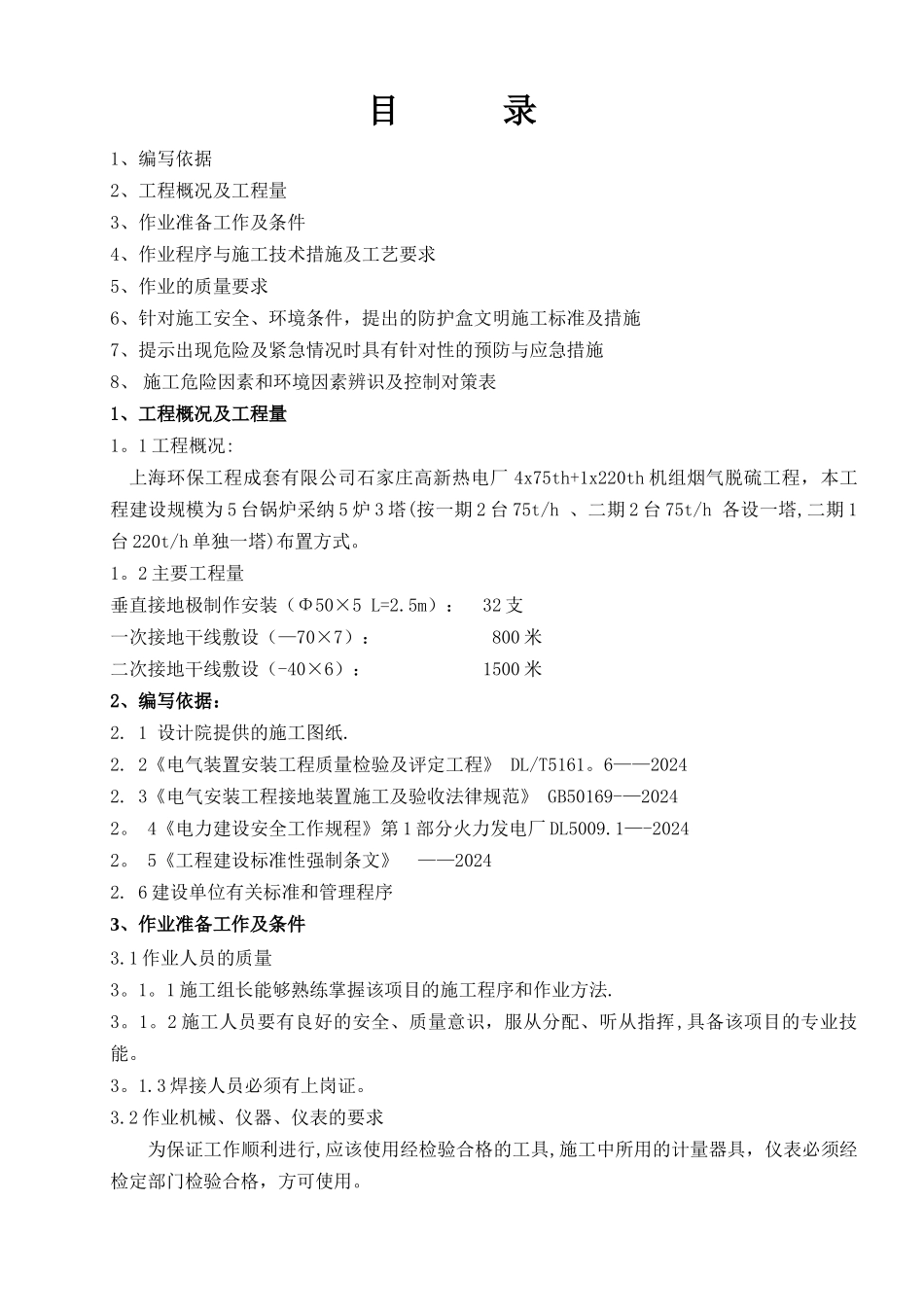

目 录1、编写依据2、工程概况及工程量3、作业准备工作及条件4、作业程序与施工技术措施及工艺要求5、作业的质量要求6、针对施工安全、环境条件，提出的防护盒文明施工标准及措施7、提示出现危险及紧急情况时具有针对性的预防与应急措施8、 施工危险因素和环境因素辨识及控制对策表1、工程概况及工程量1。1 工程概况:上海环保工程成套有限公司石家庄高新热电厂 4x75th+1x220th 机组烟气脱硫工程，本工程建设规模为 5 台锅炉采纳 5 炉 3 塔(按一期 2 台 75t/h 、二期 2 台 75t/h 各设一塔,二期 1台 220t/h 单独一塔)布置方式。1。2 主要工程量垂直接地极制作安装（Φ50×5 L=2.5m）： 32 支一次接地干线敷设（—70×7）： 800 米二次接地干线敷设（-40×6）： 1500 米2、编写依据：2. 1 设计院提供的施工图纸.2. 2《电气装置安装工程质量检验及评定工程》 DL/T5161。6——20242. 3《电气安装工程接地装置施工及验收法律规范》 GB50169-—2024 2。 4《电力建设安全工作规程》第 1 部分火力发电厂 DL5009.1—-20242。 5《工程建设标准性强制条文》 ——20242. 6 建设单位有关标准和管理程序3、作业准备工作及条件3.1 作业人员的质量3。1。1 施工组长能够熟练掌握该项目的施工程序和作业方法.3。1。2 施工人员要有良好的安全、质量意识，服从分配、听从指挥,具备该项目的专业技能。3。1.3 焊接人员必须有上岗证。3.2 作业机械、仪器、仪表的要求为保证工作顺利进行,应该使用经检验合格的工具,施工中所用的计量器具，仪表必须经检定部门检验合格，方可使用。机械及工、器、具名称单 位数 量规 格电焊机台1冲击电钻台1盘尺把1砂轮锯台1卷尺把25m大锤把24、作业程序与施工技术措施及工艺要求4.1 从供应科领出的镀锌扁钢进行清点，核对型号无误后进行验收.合理选择扁钢的存放地点，以免扭曲变形。4.2 室外接地线、接地极的安装。4。2.1 垂直接地极采纳 φ50×5 的热镀锌瓦斯管制作，长度为 2。5 米，并割一便于打入的斜口，将接地极垂直打入挖好的接地沟道内，顶部埋设深度为 0.8 米。接地极的位置按设计图纸布置，集中接地极间最小距离不小于 5 米。4.2。2 屋外接地母线均采纳-70×7 镀锌扁钢。焊接时，扁钢搭接长度不小于 120mm。埋设深度为 0.8 米，距厂房基础的水平距离不小于 1。5 米.所有焊口涂防腐漆处理,并在引入线位置涂刷接地标志。4。3 室内接地装置的安装。4。3。1 ...
