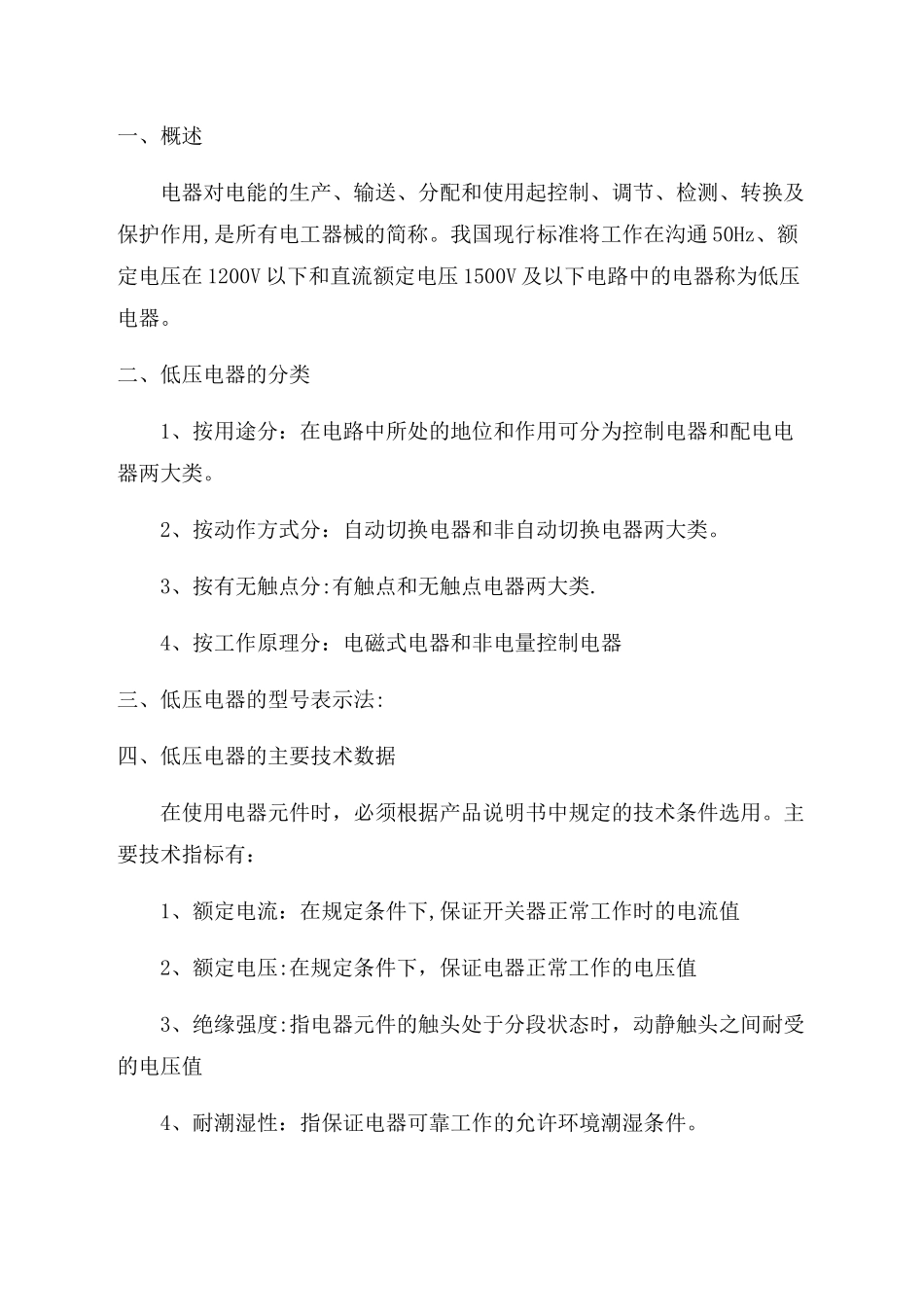

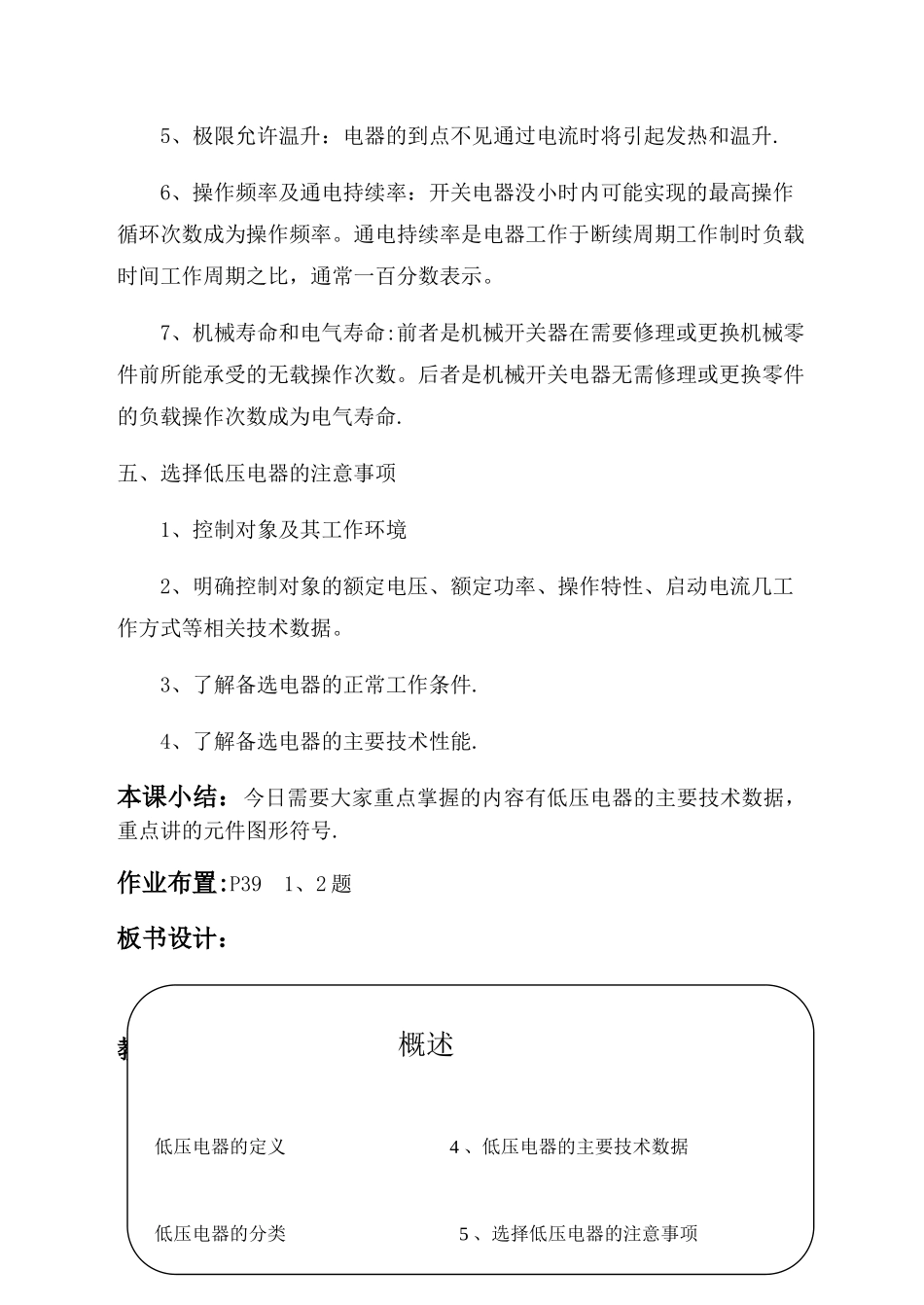

授 课 计 划授课时数:2 授课老师: 授课时间: 课题：第一章 常用低压电器教学目的：了解低压电器的分类，熟悉各个低压电器的图形符号,掌握常用低压开关的电气符号和文字符号教学重点：掌握常用低压开关的电气符号和文字符号教学难点：正确地画出各低压开关的符号教学类型:一体化教学方法:情景模拟法教学过程：引入新课：小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢?相对的有没有低压电呢?我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢?讲授新课:［一］ 引入新课小时候总听父母交代出去玩耍时切记不可到高压线附近，那么什么是高压电呢？相对的有没有低压电呢?我们生活中的用电是高压还是低压？通常我们是怎么区分高低压的呢？今日我们要学习的就是低压电。［二]讲授新课一、概述电器对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用,是所有电工器械的简称。我国现行标准将工作在沟通 50Hz、额定电压在 1200V 以下和直流额定电压 1500V 及以下电路中的电器称为低压电器。二、低压电器的分类1、按用途分：在电路中所处的地位和作用可分为控制电器和配电电器两大类。2、按动作方式分：自动切换电器和非自动切换电器两大类。3、按有无触点分:有触点和无触点电器两大类.4、按工作原理分：电磁式电器和非电量控制电器三、低压电器的型号表示法:四、低压电器的主要技术数据在使用电器元件时，必须根据产品说明书中规定的技术条件选用。主要技术指标有：1、额定电流：在规定条件下,保证开关器正常工作时的电流值2、额定电压:在规定条件下，保证电器正常工作的电压值3、绝缘强度:指电器元件的触头处于分段状态时，动静触头之间耐受的电压值4、耐潮湿性：指保证电器可靠工作的允许环境潮湿条件。5、极限允许温升：电器的到点不见通过电流时将引起发热和温升.6、操作频率及通电持续率：开关电器没小时内可能实现的最高操作循环次数成为操作频率。通电持续率是电器工作于断续周期工作制时负载时间工作周期之比，通常一百分数表示。7、机械寿命和电气寿命:前者是机械开关器在需要修理或更换机械零件前所能承受的无载操作次数。后者是机械开关电器无需修理或更换零件的负载操作次数成为电气寿命.五、选择低压电器的注意事项1、控制对象及其工作环境2、明确控制对象的额定电压、额定功率、操作特性、启动电流几工作方式等相关技术数据。3、了解备选电器的正常工作条件.4、了解备选电器...
