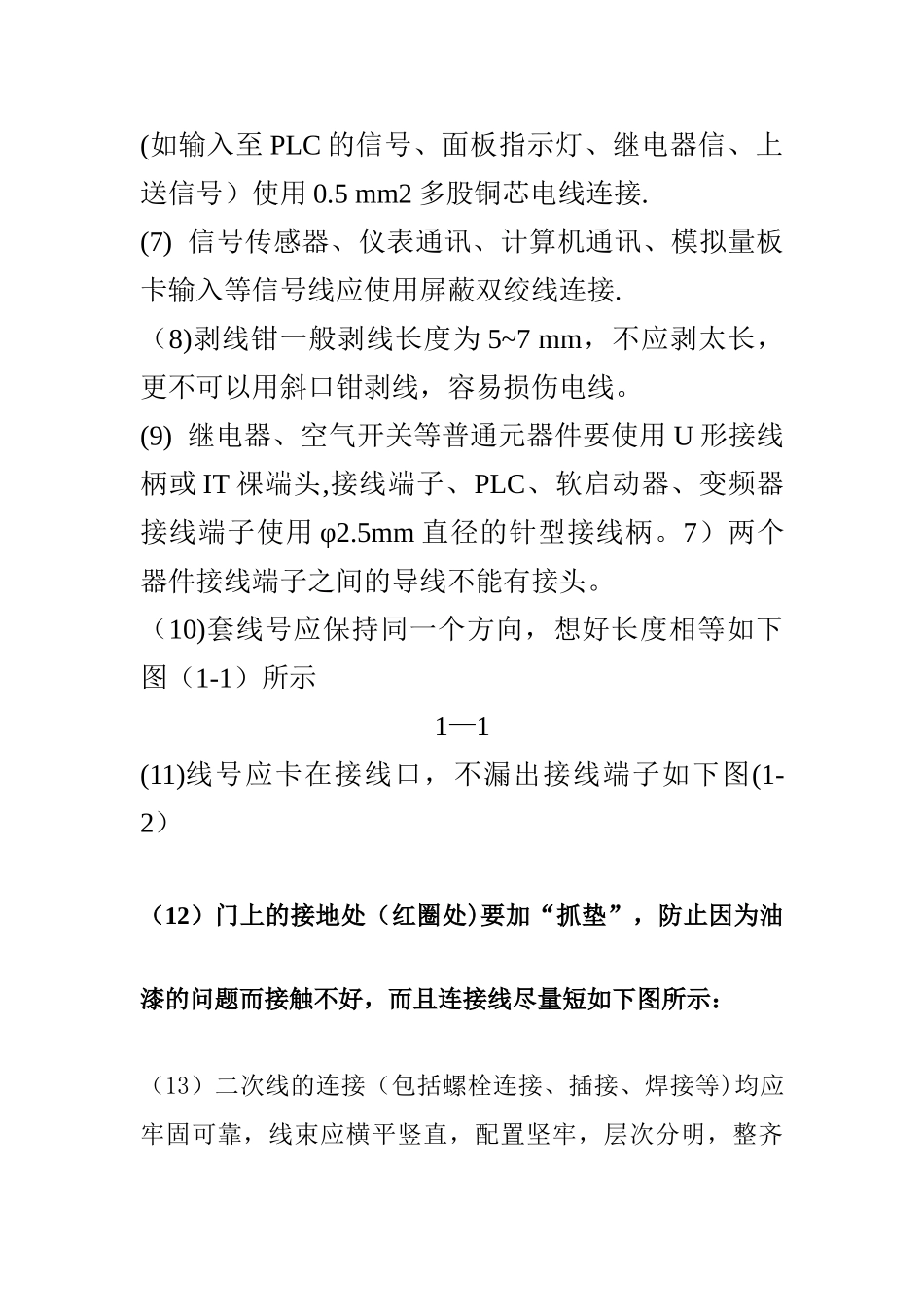

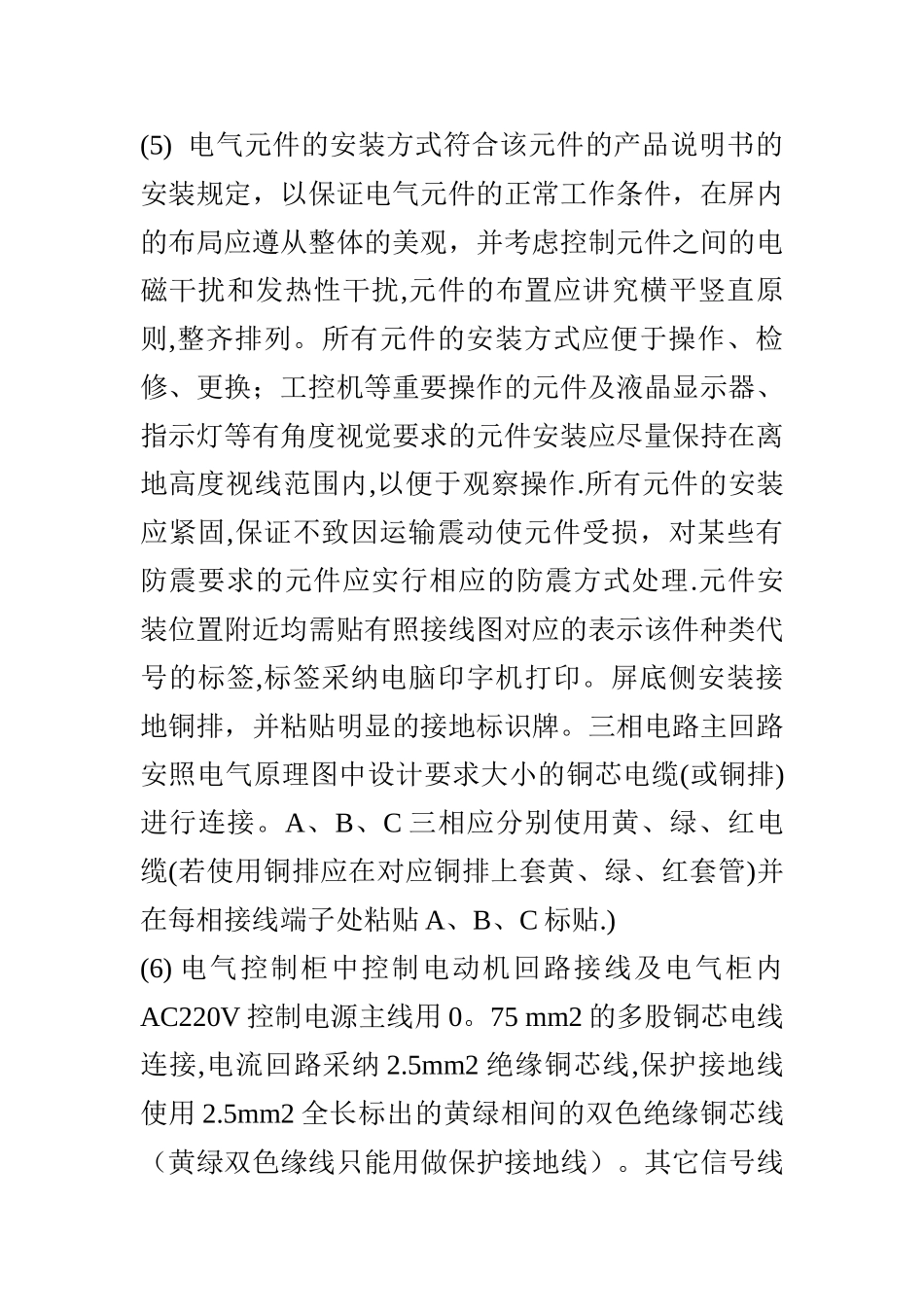

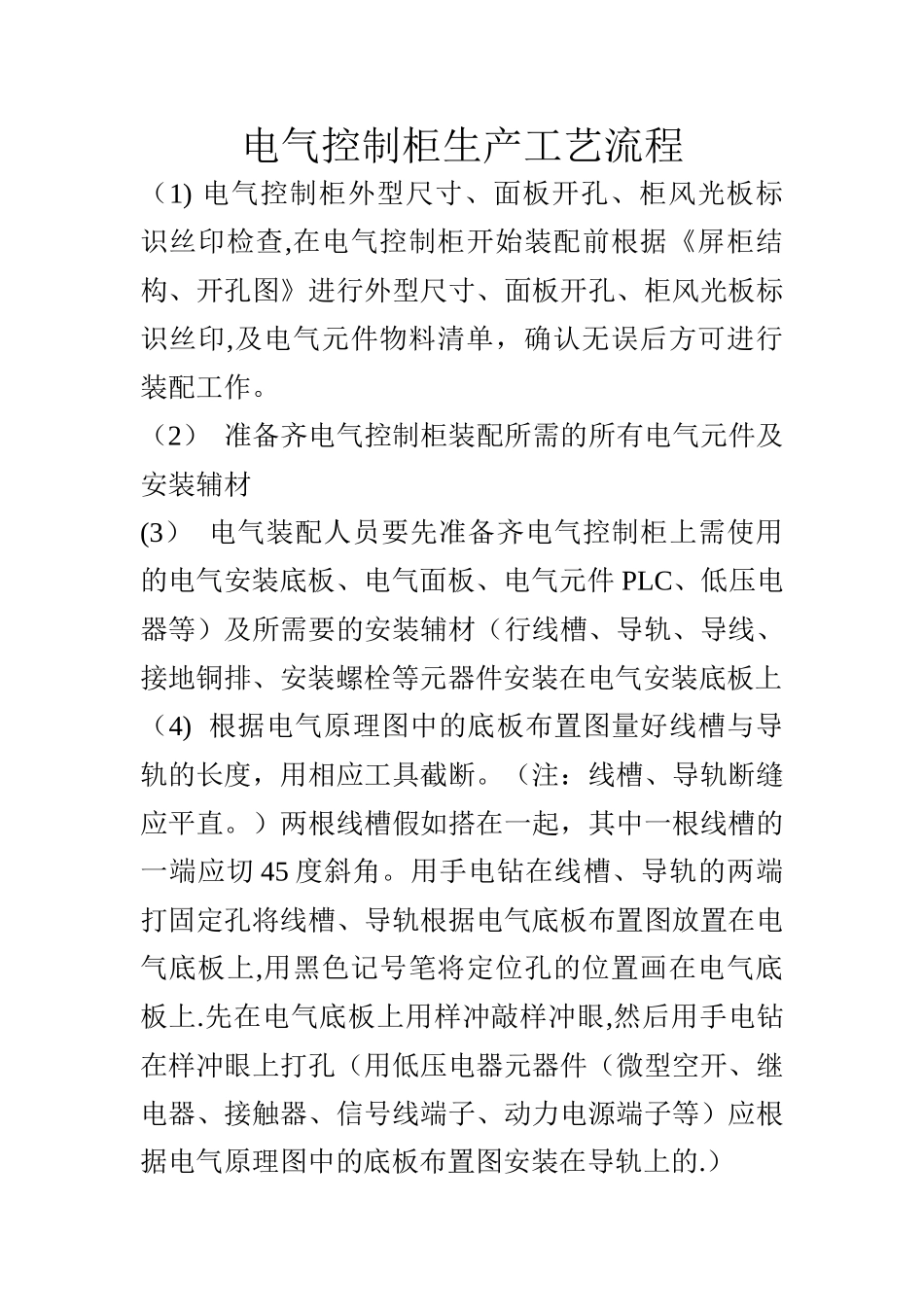

电气控制柜生产工艺流程（1) 电气控制柜外型尺寸、面板开孔、柜风光板标识丝印检查,在电气控制柜开始装配前根据《屏柜结构、开孔图》进行外型尺寸、面板开孔、柜风光板标识丝印,及电气元件物料清单，确认无误后方可进行装配工作。（2） 准备齐电气控制柜装配所需的所有电气元件及安装辅材(3） 电气装配人员要先准备齐电气控制柜上需使用的电气安装底板、电气面板、电气元件 PLC、低压电器等）及所需要的安装辅材（行线槽、导轨、导线、接地铜排、安装螺栓等元器件安装在电气安装底板上（4) 根据电气原理图中的底板布置图量好线槽与导轨的长度，用相应工具截断。（注：线槽、导轨断缝应平直。）两根线槽假如搭在一起，其中一根线槽的一端应切 45 度斜角。用手电钻在线槽、导轨的两端打固定孔将线槽、导轨根据电气底板布置图放置在电气底板上,用黑色记号笔将定位孔的位置画在电气底板上.先在电气底板上用样冲敲样冲眼,然后用手电钻在样冲眼上打孔（用低压电器元器件（微型空开、继电器、接触器、信号线端子、动力电源端子等）应根据电气原理图中的底板布置图安装在导轨上的.）(5) 电气元件的安装方式符合该元件的产品说明书的安装规定，以保证电气元件的正常工作条件，在屏内的布局应遵从整体的美观，并考虑控制元件之间的电磁干扰和发热性干扰,元件的布置应讲究横平竖直原则,整齐排列。所有元件的安装方式应便于操作、检修、更换；工控机等重要操作的元件及液晶显示器、指示灯等有角度视觉要求的元件安装应尽量保持在离地高度视线范围内,以便于观察操作.所有元件的安装应紧固,保证不致因运输震动使元件受损，对某些有防震要求的元件应实行相应的防震方式处理.元件安装位置附近均需贴有照接线图对应的表示该件种类代号的标签,标签采纳电脑印字机打印。屏底侧安装接地铜排，并粘贴明显的接地标识牌。三相电路主回路安照电气原理图中设计要求大小的铜芯电缆(或铜排)进行连接。A、B、C 三相应分别使用黄、绿、红电缆(若使用铜排应在对应铜排上套黄、绿、红套管)并在每相接线端子处粘贴 A、B、C 标贴.)(6) 电气控制柜中控制电动机回路接线及电气柜内AC220V 控制电源主线用 0。75 mm2 的多股铜芯电线连接,电流回路采纳 2.5mm2 绝缘铜芯线,保护接地线使用 2.5mm2 全长标出的黄绿相间的双色绝缘铜芯线（黄绿双色缘线只能用做保护接地线）。其它信号线(如输入至 PLC 的信号、面板指示灯、继电器信、上送信号）使用 0.5 mm2 多股铜芯...
