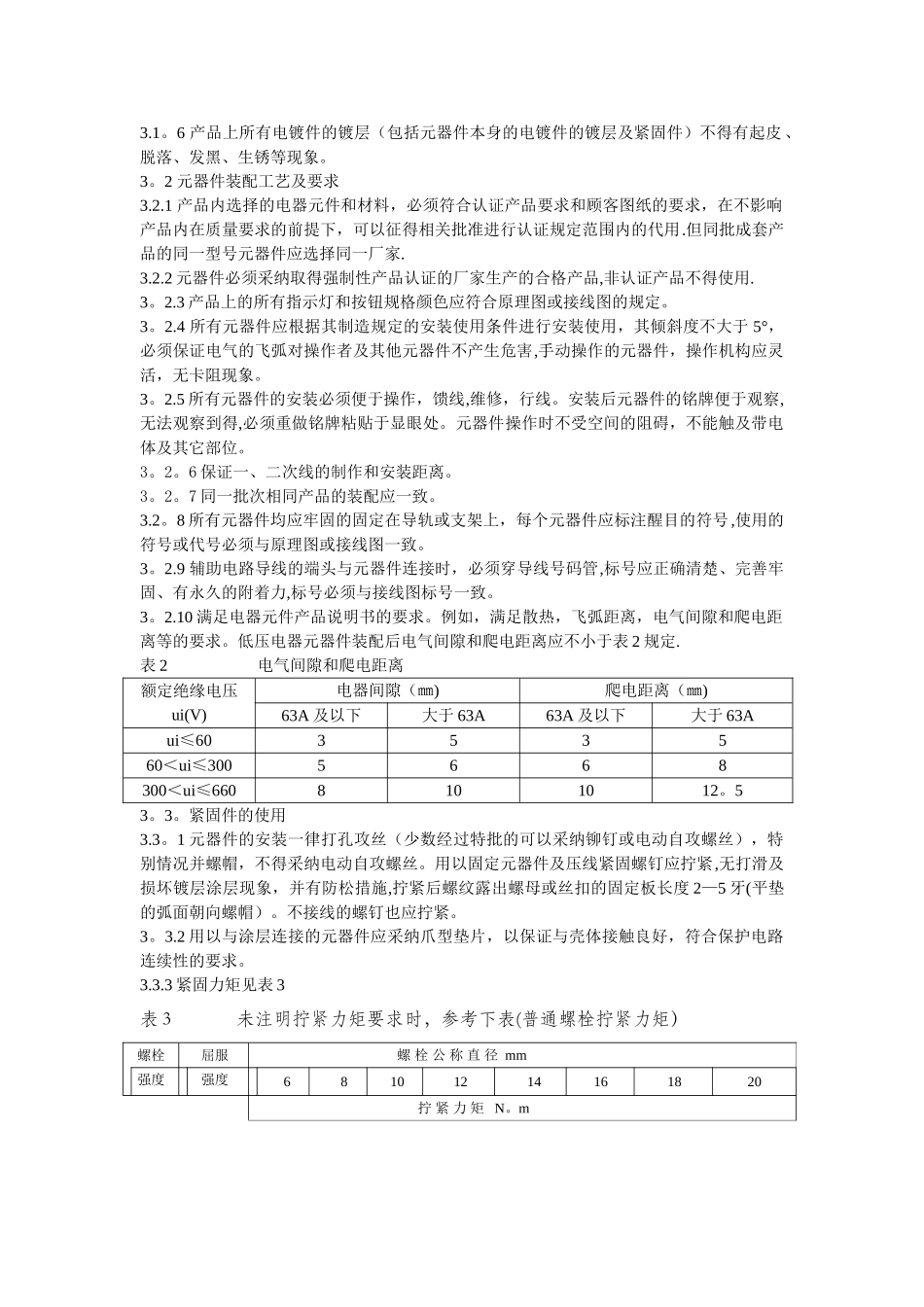

电气控制柜作业指导书编制:顾鸣审核： 批准： 2024 年 7 月 12 日一 目的:对电气控制柜装配工序及组装接线进行控制，确保工序质量满足规定要求。二 适用范围:适用于电气控制柜的装配工序和质量控制。三 内容：3。1 电气控制柜组装作业指导书1、总则本作业指导书规定了适用于本公司组织生产的电气控制柜组装工艺过程。2、设备和工具2。1 设备：号码打印机、切割机等。2。2 工具：螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、扳手、钢卷尺、角尺、电烙铁、游标卡尺、剪刀等。3、装配法律规范3。1 在产品装配前，应对下列各项逐一进行检查，做好工艺准备。3.1.1 整体查看壳体是否符合合同的防护等级要求,见表 1.不符合要求的不得安装表 1 IP 防护等级定义 IP III0无无1防护 50mm 直径和更大的外来物体垂直滴水2 防护 12。5mm 直径和更大的外来物体箱体倾斜 15º 时，防护水滴3防护 2。5mm 直径和更大的外来物体淋水4防护 1。0mm 直径和更大的外来物体溅水5防护灰尘喷水6灰尘封闭猛喷水7 短时浸水8 长时浸水3。1.2 结构应该符合该型号产品结构的要求，产品应有固定的安装孔。3.1。3 门应能在大于 90°角内灵活转动，门在转动过程中不应损坏漆膜，不应使电器元件受到冲击，门锁上后不应有明显的晃动.检验方法：手执门锁轻轻推拉，移动量不超过 1.5㎜。3。1。4 壳体焊接应牢固，焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象，焊药皮应清除洁净.3.1.5 壳体表面处理后，漆膜表面应丰满、色彩鲜亮、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹、露底及沾附的机械杂质等缺陷。3.1。6 产品上所有电镀件的镀层（包括元器件本身的电镀件的镀层及紧固件）不得有起皮 、脱落、发黑、生锈等现象。3。2 元器件装配工艺及要求3.2.1 产品内选择的电器元件和材料，必须符合认证产品要求和顾客图纸的要求，在不影响产品内在质量要求的前提下，可以征得相关批准进行认证规定范围内的代用.但同批成套产品的同一型号元器件应选择同一厂家.3.2.2 元器件必须采纳取得强制性产品认证的厂家生产的合格产品,非认证产品不得使用.3。2.3 产品上的所有指示灯和按钮规格颜色应符合原理图或接线图的规定。3。2.4 所有元器件应根据其制造规定的安装使用条件进行安装使用，其倾斜度不大于 5°，必须保证电气的飞弧对操作者及其他元器件不产生危害,手动操作的元器件，操作机构应灵...
