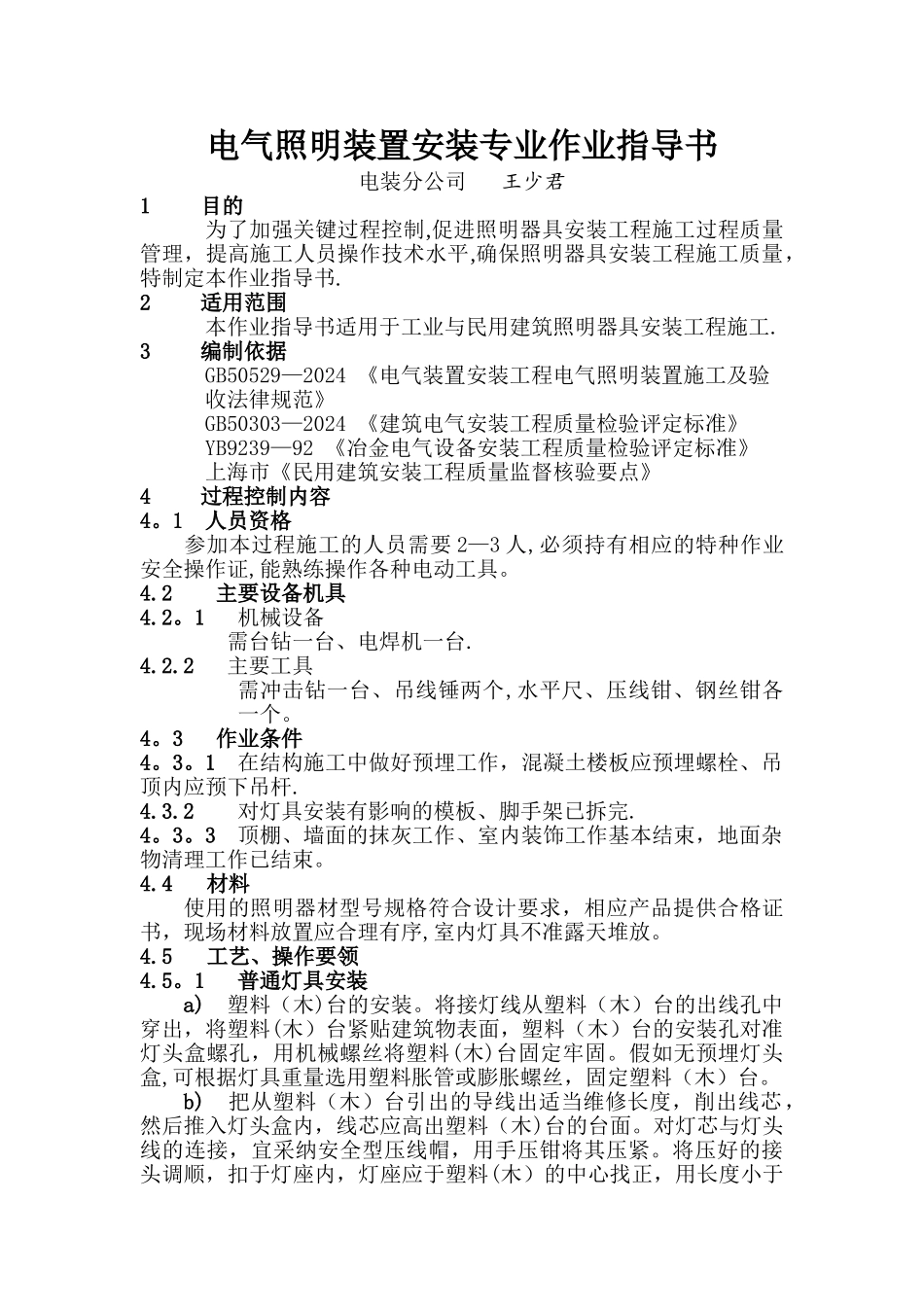

电气照明装置安装专业作业指导书电装分公司 王少君1 目的为了加强关键过程控制,促进照明器具安装工程施工过程质量管理，提高施工人员操作技术水平,确保照明器具安装工程施工质量，特制定本作业指导书.2 适用范围本作业指导书适用于工业与民用建筑照明器具安装工程施工.3 编制依据GB50529—2024 《电气装置安装工程电气照明装置施工及验收法律规范》GB50303—2024 《建筑电气安装工程质量检验评定标准》YB9239—92 《冶金电气设备安装工程质量检验评定标准》上海市《民用建筑安装工程质量监督核验要点》4 过程控制内容4。1人员资格参加本过程施工的人员需要 2—3 人,必须持有相应的特种作业安全操作证,能熟练操作各种电动工具。4.2 主要设备机具4.2。1 机械设备需台钻一台、电焊机一台.4.2.2 主要工具需冲击钻一台、吊线锤两个,水平尺、压线钳、钢丝钳各一个。4。3 作业条件4。3。1在结构施工中做好预埋工作，混凝土楼板应预埋螺栓、吊顶内应预下吊杆.4.3.2对灯具安装有影响的模板、脚手架已拆完.4。3。3顶棚、墙面的抹灰工作、室内装饰工作基本结束，地面杂物清理工作已结束。4.4 材料使用的照明器材型号规格符合设计要求，相应产品提供合格证书，现场材料放置应合理有序,室内灯具不准露天堆放。4.5 工艺、操作要领4.5。1 普通灯具安装a) 塑料（木)台的安装。将接灯线从塑料（木）台的出线孔中穿出，将塑料(木）台紧贴建筑物表面，塑料（木）台的安装孔对准灯头盒螺孔，用机械螺丝将塑料(木)台固定牢固。假如无预埋灯头盒,可根据灯具重量选用塑料胀管或膨胀螺丝，固定塑料（木）台。b) 把从塑料（木）台引出的导线出适当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木)台的台面。对灯芯与灯头线的连接，宜采纳安全型压线帽，用手压钳将其压紧。将压好的接头调顺，扣于灯座内，灯座应于塑料(木）的中心找正，用长度小于20mm 的木螺丝固定.4.5。2日光灯安装a） 吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒,对着灯头盒的位置打好进线孔,将电源线引入灯箱，在进线孔处应套上塑料管以保护导线.找好灯头盒螺孔的位置，在灯箱的底板上用电钻打孔，用机械螺丝拧牢固，在灯箱的另一端应使用塑料胀管加以固定.假如日光灯是安装在吊顶上的，可采纳吊杆或吊链安装固定。灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上，把灯具的反光板固定在灯箱上，并将...
