电气自动化专业实习报告

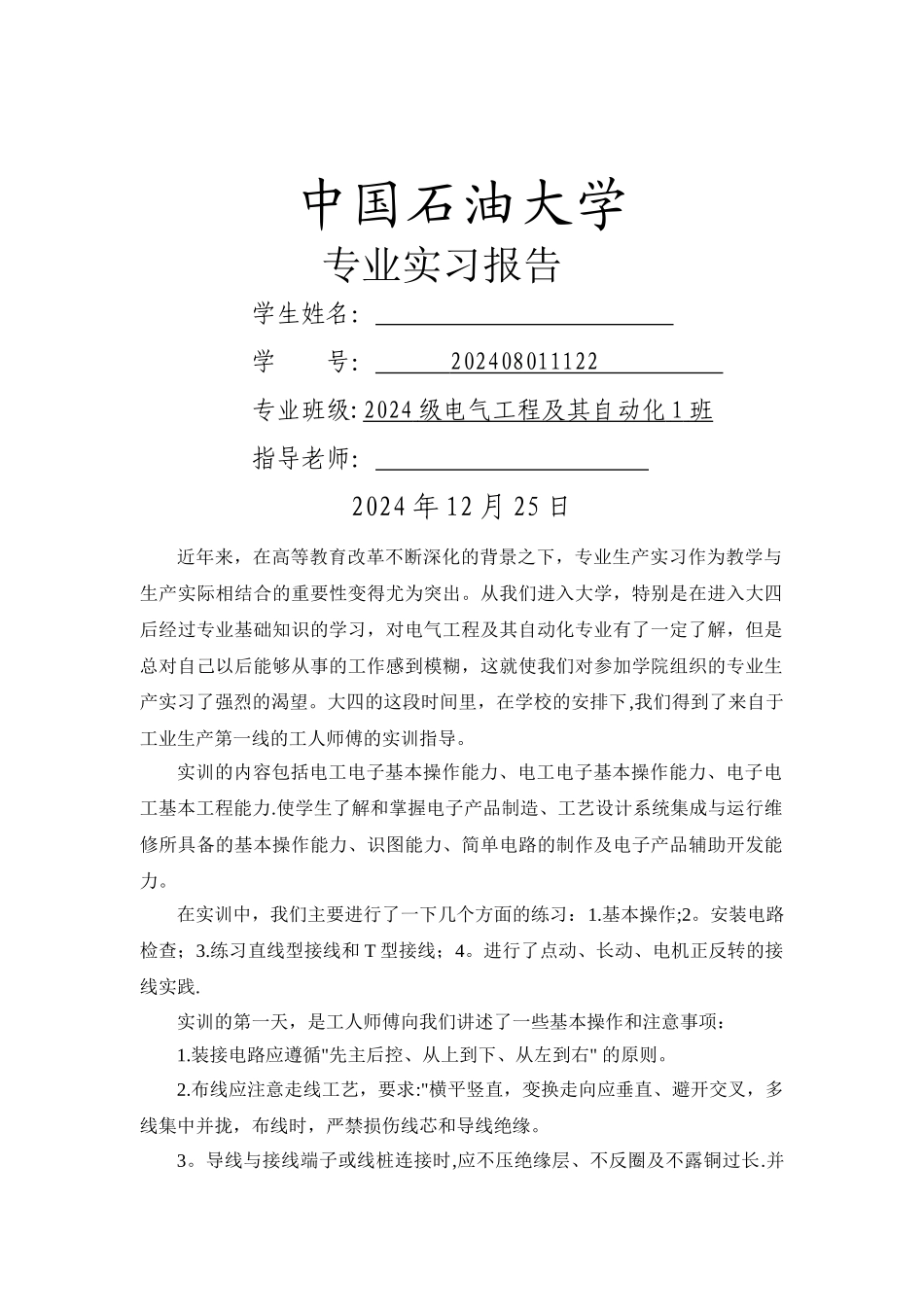

中国石油大学专业实习报告学生姓名： 学 号： 202408011122 专业班级:2024 级电气工程及其自动化 1 班 指导老师： 2024 年 12 月 25 日近年来，在高等教育改革不断深化的背景之下，专业生产实习作为教学与生产实际相结合的重要性变得尤为突出。从我们进入大学，特别是在进入大四后经过专业基础知识的学习，对电气工程及其自动化专业有了一定了解，但是总对自己以后能够从事的工作感到模糊，这就使我们对参加学院组织的专业生产实习了强烈的渴望。大四的这段时间里，在学校的安排下,我们得到了来自于工业生产第一线的工人师傅的实训指导。实训的内容包括电工电子基本操作能力、电工电子基本操作能力、电子电工基本工程能力.使学生了解和掌握电子产品制造、工艺设计系统集成与运行维修所具备的基本操作能力、识图能力、简单电路的制作及电子产品辅助开发能力。在实训中，我们主要进行了一下几个方面的练习：1.基本操作;2。安装电路检查；3.练习直线型接线和 T 型接线；4。进行了点动、长动、电机正反转的接线实践.实训的第一天，是工人师傅向我们讲述了一些基本操作和注意事项：1.装接电路应遵循"先主后控、从上到下、从左到右" 的原则。2.布线应注意走线工艺，要求:"横平竖直，变换走向应垂直、避开交叉，多线集中并拢，布线时，严禁损伤线芯和导线绝缘。 3。导线与接线端子或线桩连接时,应不压绝缘层、不反圈及不露铜过长.并做到同一元件、同一回路的不同接点的导线间距离保持一致.每个接线端连线不得超过二根导线，按钮要求出线最少.4.热继电器的整定电流必须按电动机的额定电流进行调整。5。电动机和按钮的金属外壳必须可靠接地。使用兆欧表依次测量电动机绕组与外壳间及各绕组间的绝缘电阻值，检查绝缘电阻值是否符合要求.6.实训中要文明操作,注意用电安全，需要通电时,应在实训老师指导下进行。之后，工人师傅对我们进行了关于电路检查的一些介绍:1.主电路检查：(1)将万用表档位拨到 R×1 档或数字表的 200Ω 档（如无说明，主电路检查均置于该位置），将表笔放在 U11、V11 处,模拟 KM 获电吸合（按下 KM)，此时万用表的读数应为电机两绕组的串联电阻值。(2）将表笔分别放在 U11、W11 处和 V11、W11 处,模拟 KM 获电吸合（按下 KM），读数应同上，为两绕组串联电阻值.2.控制电路检查:将万用表档位拨到 R×100(或 10）档或数字表的 2KΩ 档（如无说明，控制电路检查均置于该位置），将表笔放在 0、1 两...
