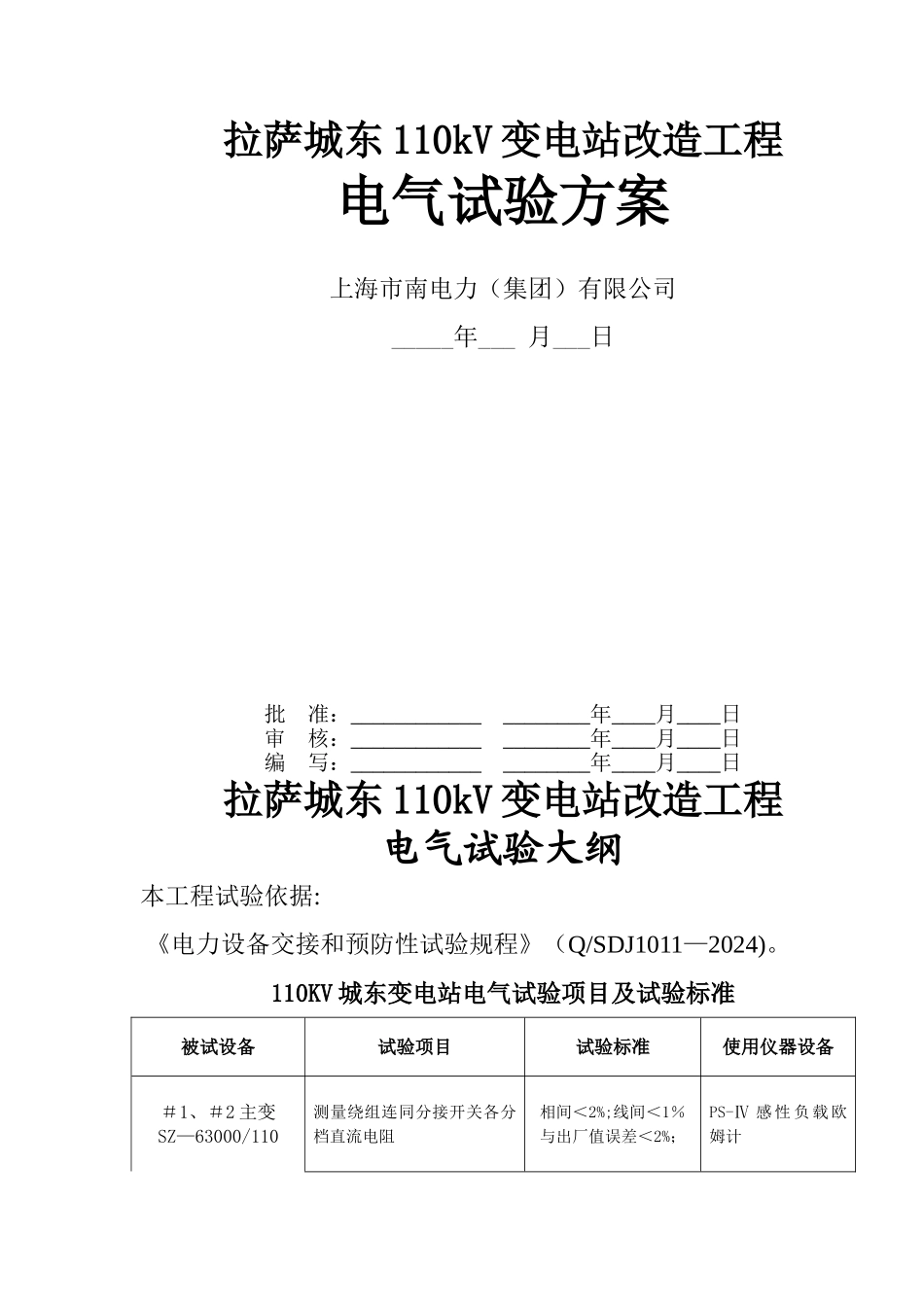

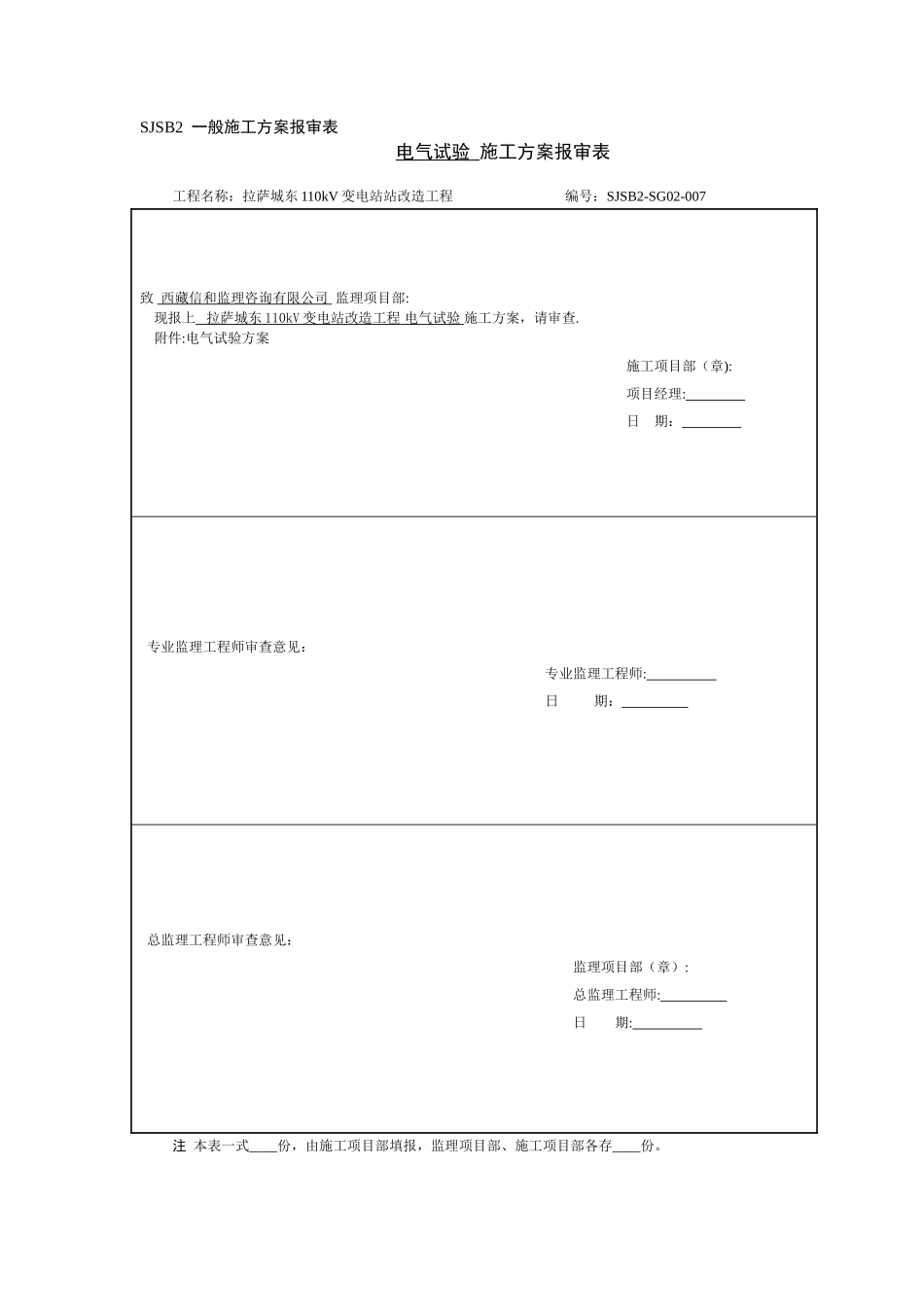

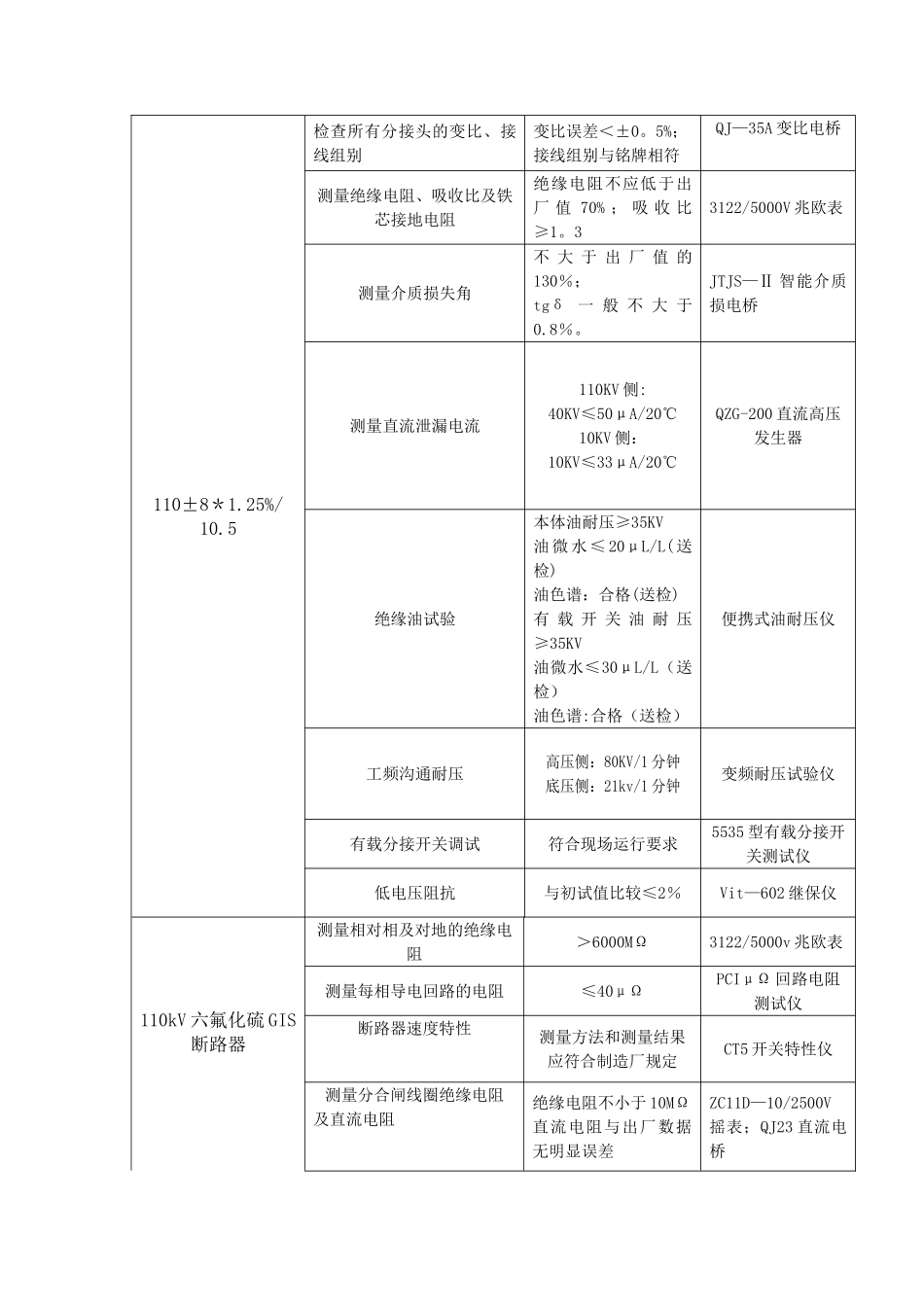

SJSB2 一般施工方案报审表电气试验 施工方案报审表工程名称:拉萨城东 110kV 变电站站改造工程 编号:SJSB2-SG02-007致 西藏信和监理咨询有限公司 监理项目部: 现报上 拉萨城东 110kV 变电站改造工程 电气试验 施工方案,请审查. 附件:电气试验方案施工项目部(章):项目经理: 日 期: 专业监理工程师审查意见:专业监理工程师: 日 期: 总监理工程师审查意见:监理项目部(章):总监理工程师: 日 期: 注 本表一式____份,由施工项目部填报,监理项目部、施工项目部各存____份。拉萨城东 110kV 变电站改造工程电气试验方案上海市南电力(集团)有限公司_____年___ 月___日批 准:____________ ________年____月____日审 核:____________ ________年____月____日编 写:____________ ________年____月____日拉萨城东 110kV 变电站改造工程电气试验大纲本工程试验依据: 《电力设备交接和预防性试验规程》(Q/SDJ1011—2024)。110KV 城东变电站电气试验项目及试验标准被试设备试验项目试验标准使用仪器设备#1、#2 主变SZ—63000/110测量绕组连同分接开关各分档直流电阻相间<2%;线间<1%与出厂值误差<2%;PS-Ⅳ 感 性 负 载 欧姆计110±8*1.25%/10.5检查所有分接头的变比、接线组别变比误差<±0。5%;接线组别与铭牌相符QJ—35A 变比电桥测量绝缘电阻、吸收比及铁芯接地电阻绝缘电阻不应低于出厂 值 70% ; 吸 收 比≥1。33122/5000V 兆欧表测量介质损失角不 大 于 出 厂 值 的130%;tgδ 一 般 不 大 于0.8%。JTJS—Ⅱ 智能介质损电桥测量直流泄漏电流110KV 侧:40KV≤50μA/20℃10KV 侧:10KV≤33μA/20℃QZG-200 直流高压发生器绝缘油试验本体油耐压≥35KV油 微 水 ≤ 20μL/L( 送检)油色谱:合格(送检)有 载 开 关 油 耐 压≥35KV油微水≤30μL/L(送检)油色谱:合格(送检)便携式油耐压仪工频沟通耐压高压侧:80KV/1 分钟底压侧:21kv/1 分钟变频耐压试验仪有载分接开关调试符合现场运行要求5535 型有载分接开关测试仪低电压阻抗与初试值比较≤2%Vit—602 继保仪110kV 六氟化硫 GIS断路器测量相对相及对地的绝缘电阻>6000MΩ3122/5000v 兆欧表测量每相导电回路的电阻≤40μΩPCIμΩ 回路电阻测试仪断路器速度特性测量方法和测量结果应符合制造厂规定CT5 开关特性仪测量分合闸线圈绝缘电阻及直流电阻绝缘电阻不小于 10MΩ直流电阻与出厂数据...
