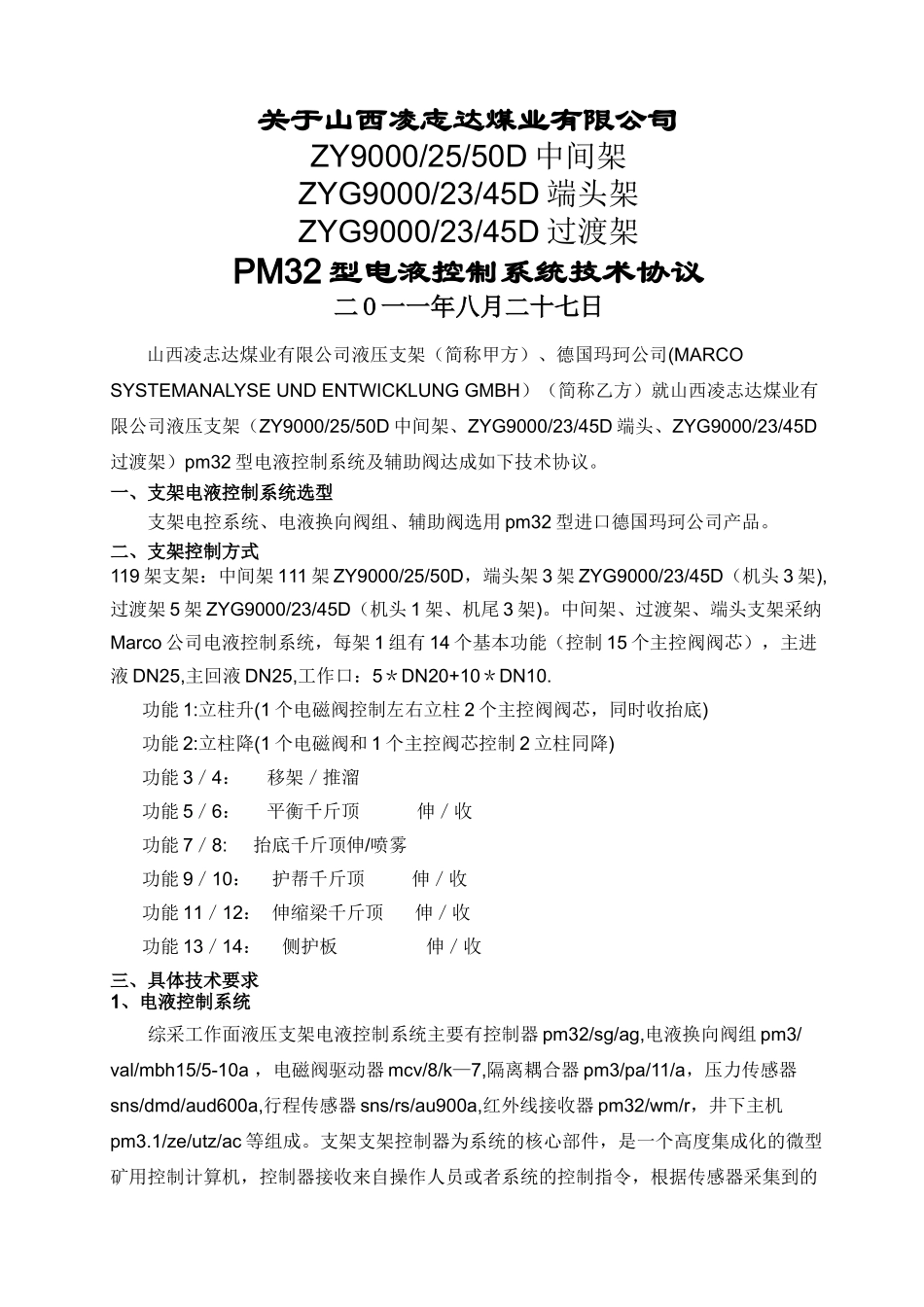

关于山西凌志达煤业有限公司ZY9000/25/50D 中间架ZYG9000/23/45D 端头架ZYG9000/23/45D 过渡架PM32 型电液控制系统技术协议二 O 一一年八月二十七日 山西凌志达煤业有限公司液压支架（简称甲方）、德国玛珂公司(MARCO SYSTEMANALYSE UND ENTWICKLUNG GMBH）（简称乙方）就山西凌志达煤业有限公司液压支架（ZY9000/25/50D 中间架、ZYG9000/23/45D 端头、ZYG9000/23/45D过渡架）pm32 型电液控制系统及辅助阀达成如下技术协议。一、支架电液控制系统选型支架电控系统、电液换向阀组、辅助阀选用 pm32 型进口德国玛珂公司产品。二、支架控制方式119 架支架：中间架 111 架 ZY9000/25/50D，端头架 3 架 ZYG9000/23/45D（机头 3 架),过渡架 5 架 ZYG9000/23/45D（机头 1 架、机尾 3 架)。中间架、过渡架、端头支架采纳Marco 公司电液控制系统，每架 1 组有 14 个基本功能（控制 15 个主控阀阀芯），主进液 DN25,主回液 DN25,工作口：5＊DN20+10＊DN10.功能 1:立柱升(1 个电磁阀控制左右立柱 2 个主控阀阀芯，同时收抬底)功能 2:立柱降(1 个电磁阀和 1 个主控阀芯控制 2 立柱同降)功能 3／4： 移架／推溜功能 5／6： 平衡千斤顶 伸／收功能 7／8: 抬底千斤顶伸/喷雾功能 9／10： 护帮千斤顶 伸／收功能 11／12： 伸缩梁千斤顶 伸／收功能 13／14： 侧护板 伸／收三、具体技术要求1、电液控制系统综采工作面液压支架电液控制系统主要有控制器 pm32/sg/ag,电液换向阀组 pm3/val/mbh15/5-10a ，电磁阀驱动器 mcv/8/k—7,隔离耦合器 pm3/pa/11/a，压力传感器sns/dmd/aud600a,行程传感器 sns/rs/au900a,红外线接收器 pm32/wm/r，井下主机pm3.1/ze/utz/ac 等组成。支架支架控制器为系统的核心部件，是一个高度集成化的微型矿用控制计算机，控制器接收来自操作人员或者系统的控制指令，根据传感器采集到的支架状态信息根据设计好的控制程序控制目标支架的液压油缸的动作.井下计算机通过和工作面上的支架的数据传输，收集存储各个支架的状态信息，通过图形的形式进行显示，通过软件 XMDA 对数据进行分析，以及将数据传输到地面.通过数据集成和数据传输可以将工作面其他的设备的相关数据进行采集和存储，通过图形的方式进行显示,以及将数据传输到地面。 工作面上控制器之间按顺序互联成网，具备实现总线通讯和架间通讯功能，系统需配备联接一些不可缺少的设备和部件形成完善的系统....
