电源管理芯片引脚定义

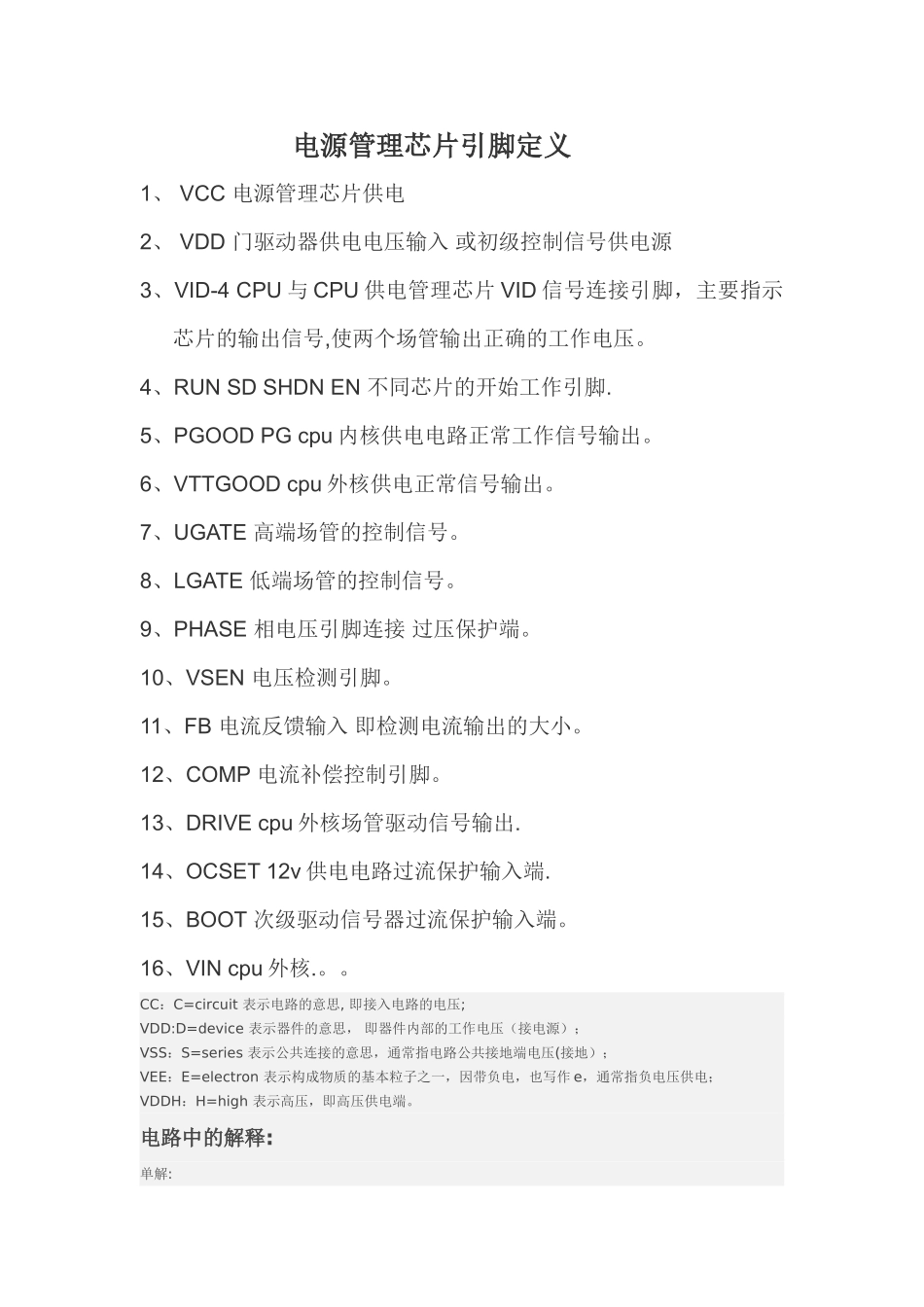

电源管理芯片引脚定义_第1页
1/2

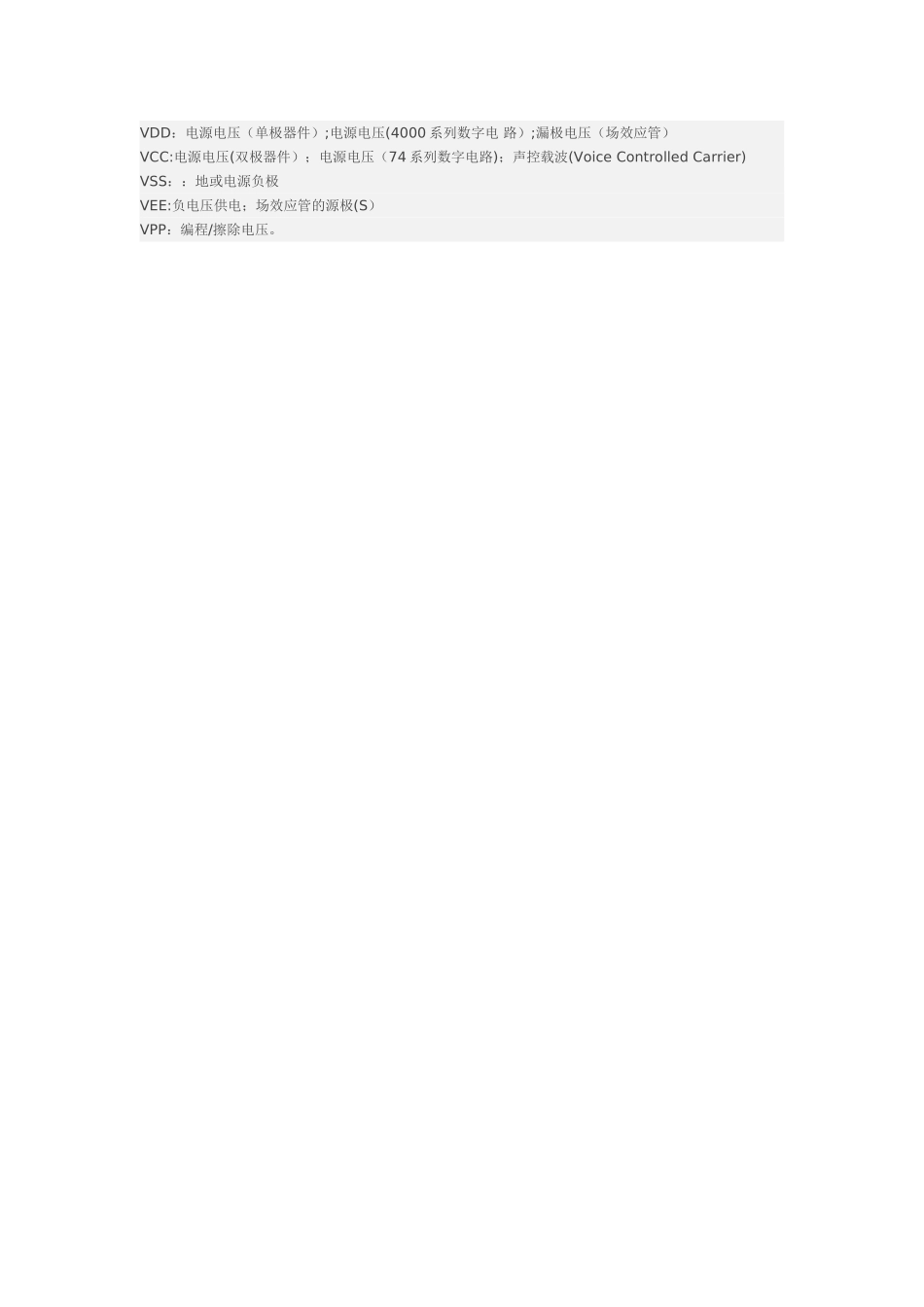

电源管理芯片引脚定义_第2页
2/2
电源管理芯片引脚定义1、 VCC 电源管理芯片供电2、 VDD 门驱动器供电电压输入 或初级控制信号供电源3、VID-4 CPU 与 CPU 供电管理芯片 VID 信号连接引脚,主要指示芯片的输出信号,使两个场管输出正确的工作电压。4、RUN SD SHDN EN 不同芯片的开始工作引脚.5、PGOOD PG cpu 内核供电电路正常工作信号输出。6、VTTGOOD cpu 外核供电正常信号输出。7、UGATE 高端场管的控制信号。8、LGATE 低端场管的控制信号。9、PHASE 相电压引脚连接 过压保护端。10、VSEN 电压检测引脚。11、FB 电流反馈输入 即检测电流输出的大小。12、COMP 电流补偿控制引脚。13、DRIVE cpu 外核场管驱动信号输出.14、OCSET 12v 供电电路过流保护输入端.15、BOOT 次级驱动信号器过流保护输入端。16、VIN cpu 外核.。。CC:C=circuit 表示电路的意思, 即接入电路的电压;VDD:D=device 表示器件的意思, 即器件内部的工作电压(接电源);VSS:S=series 表示公共连接的意思,通常指电路公共接地端电压(接地);VEE:E=electron 表示构成物质的基本粒子之一,因带负电,也写作 e,通常指负电压供电;VDDH:H=high 表示高压,即高压供电端。电路中的解释:单解:VDD:电源电压(单极器件);电源电压(4000 系列数字电 路);漏极电压(场效应管)VCC:电源电压(双极器件);电源电压(74 系列数字电路);声控载波(Voice Controlled Carrier)VSS::地或电源负极VEE:负电压供电;场效应管的源极(S)VPP:编程/擦除电压。
