电线电缆规格及敷设的字母表示

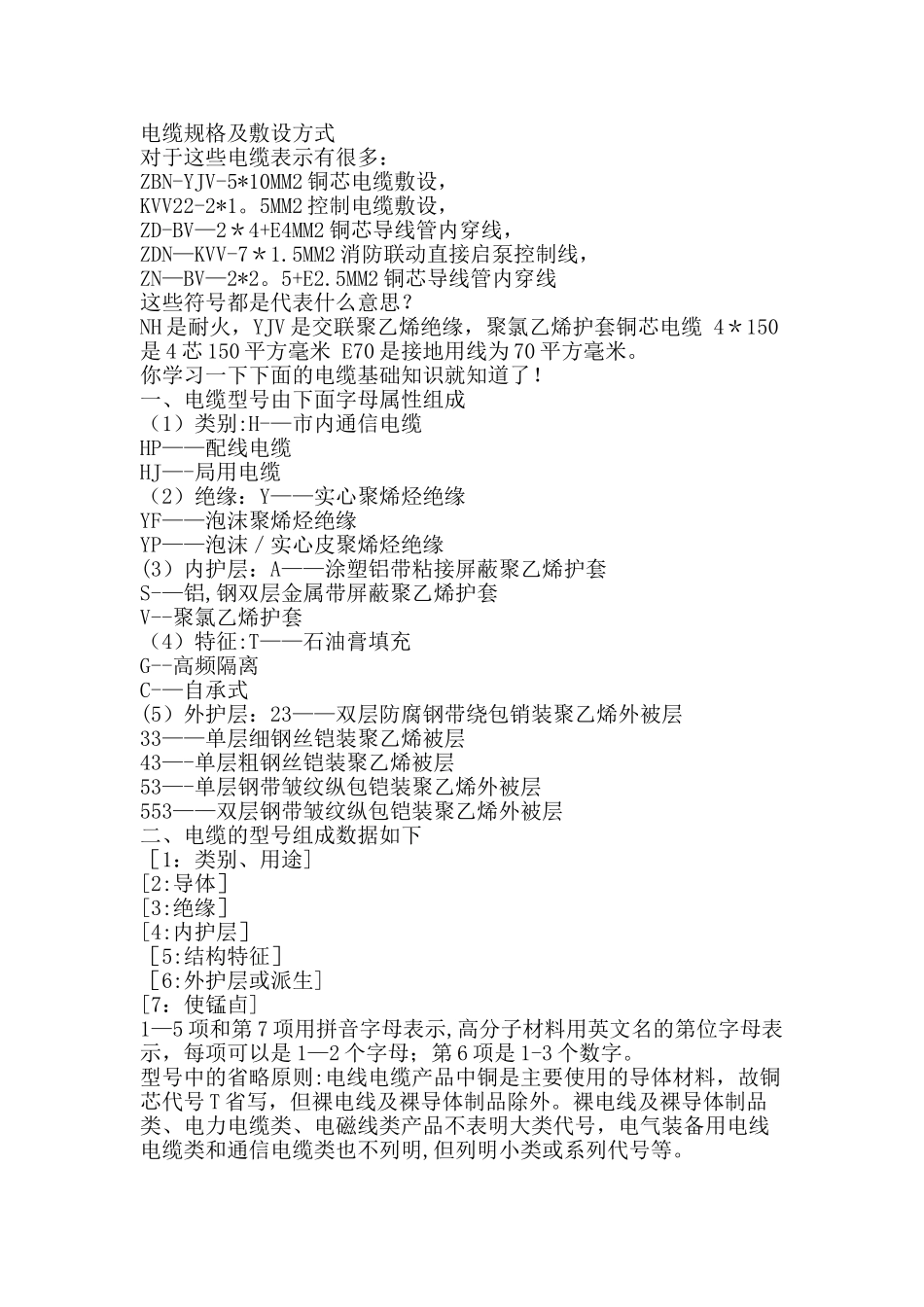

电线电缆规格及敷设的字母表示_第1页
1/6

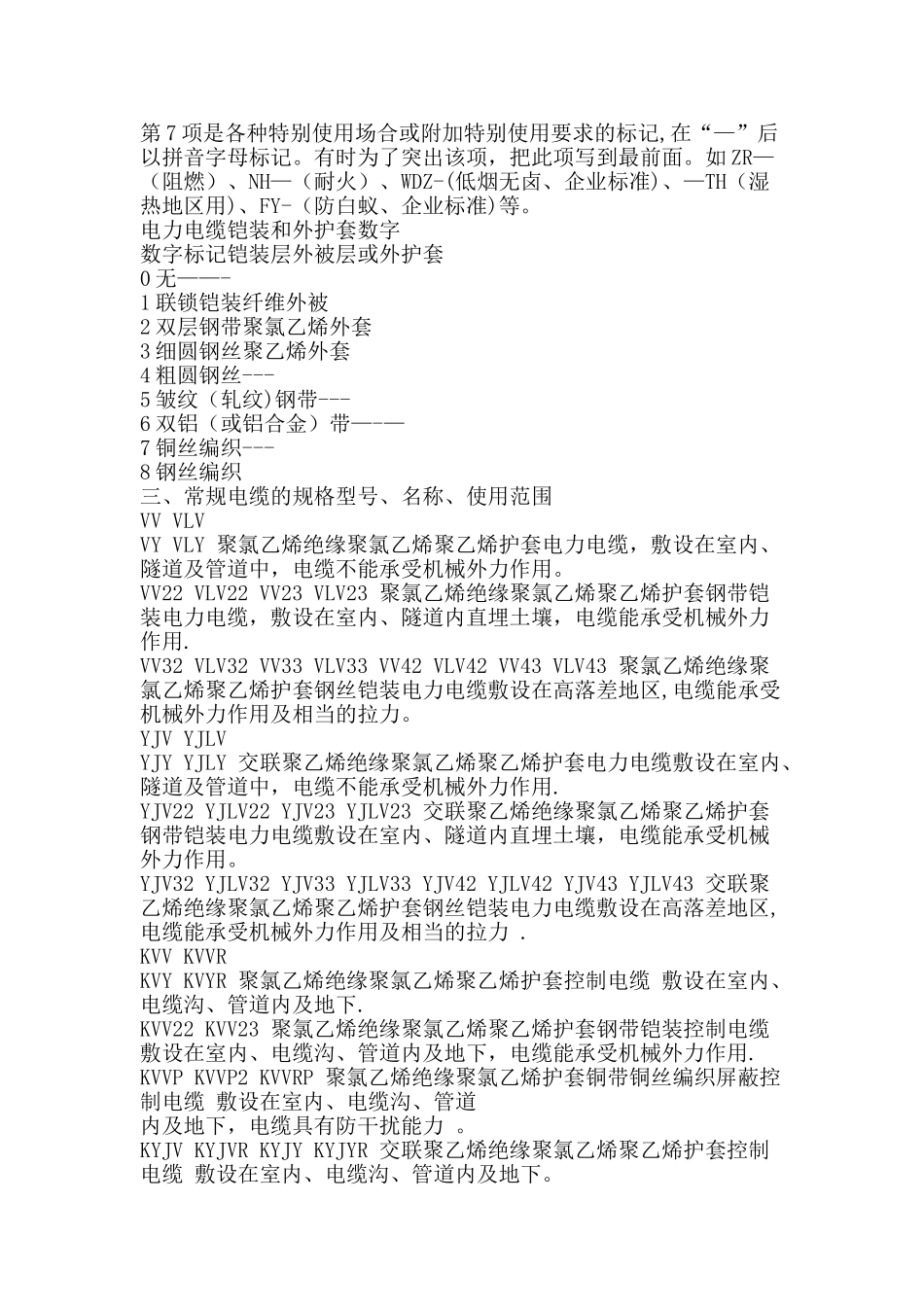

电线电缆规格及敷设的字母表示_第2页
2/6

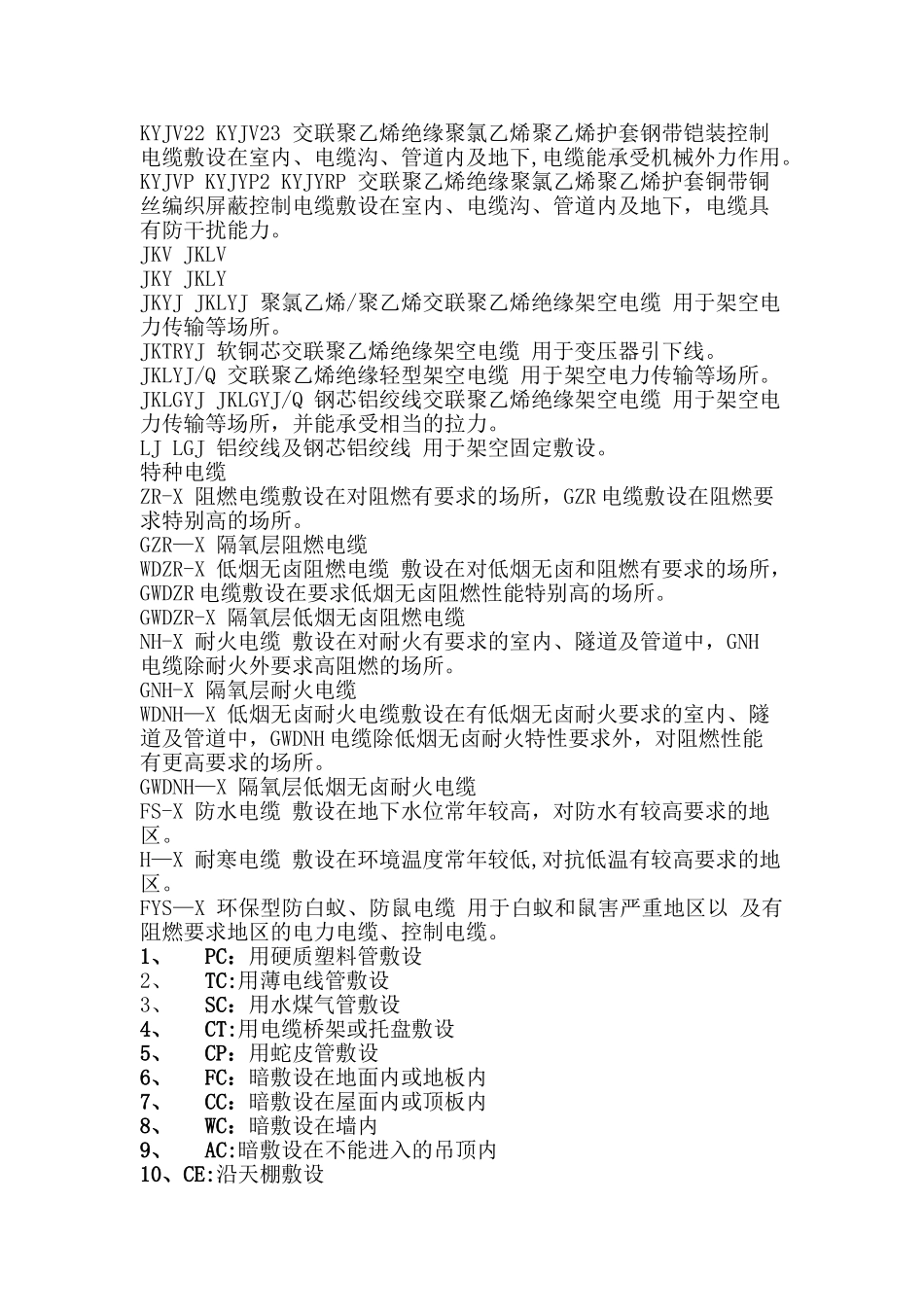

电线电缆规格及敷设的字母表示_第3页
3/6
电缆规格及敷设方式对于这些电缆表示有很多:ZBN-YJV-5*10MM2 铜芯电缆敷设,KVV22-2*1。5MM2 控制电缆敷设,ZD-BV—2*4+E4MM2 铜芯导线管内穿线,ZDN—KVV-7*1.5MM2 消防联动直接启泵控制线,ZN—BV—2*2。5+E2.5MM2 铜芯导线管内穿线这些符号都是代表什么意思?NH 是耐火,YJV 是交联聚乙烯绝缘,聚氯乙烯护套铜芯电缆 4*150是 4 芯 150 平方毫米 E70 是接地用线为 70 平方毫米。你学习一下下面的电缆基础知识就知道了!一、电缆型号由下面字母属性组成(1)类别:H-—市内通信电缆 HP——配线电缆 HJ—-局用电缆 (2)绝缘:Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫/实心皮聚烯烃绝缘 (3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套 S-—铝,钢双层金属带屏蔽聚乙烯护套 V--聚氯乙烯护套 (4)特征:T——石油膏填充 G--高频隔离 C-—自承式 (5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43—-单层粗钢丝铠装聚乙烯被层 53—-单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层二、电缆的型号组成数据如下[1:类别、用途] [2:导体] [3:绝缘] [4:内护层] [5:结构特征] [6:外护层或派生] [7:使锰卣] 1—5 项和第 7 项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是 1—2 个字母;第 6 项是 1-3 个数字。 型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号 T 省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。 第 7 项是各种特别使用场合或附加特别使用要求的标记,在“—”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如 ZR—(阻燃)、NH—(耐火)、WDZ-(低烟无卤、企业标准)、—TH(湿热地区用)、FY-(防白蚁、企业标准)等。 电力电缆铠装和外护套数字 数字标记铠装层外被层或外护套0 无——-1 联锁铠装纤维外被2 双层钢带聚氯乙烯外套3 细圆钢丝聚乙烯外套4 粗圆钢丝---5 皱纹(轧纹)钢带---6 双铝(或铝合金)带—-—7 铜丝编织---8 钢丝编织三、常规电缆的规格型号、名称、使用范围VV VLVVY VLY 聚氯乙烯绝缘聚氯乙烯聚乙烯护套电力电缆,敷设在室内、隧道及管道中,电缆不能承受机械外力作用。VV22 VLV22 ...
