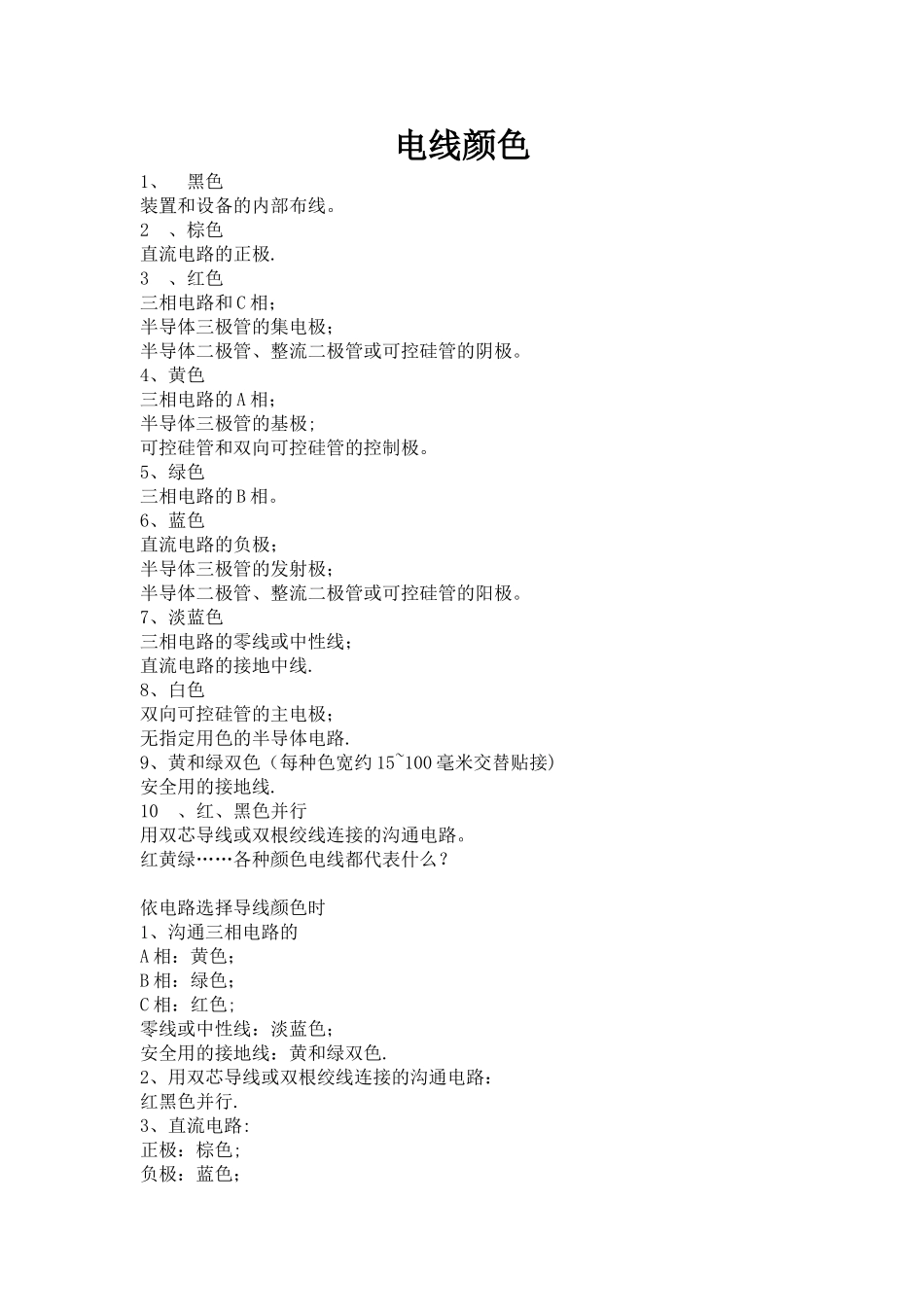

电线颜色代表不同含义_第1页
1/2

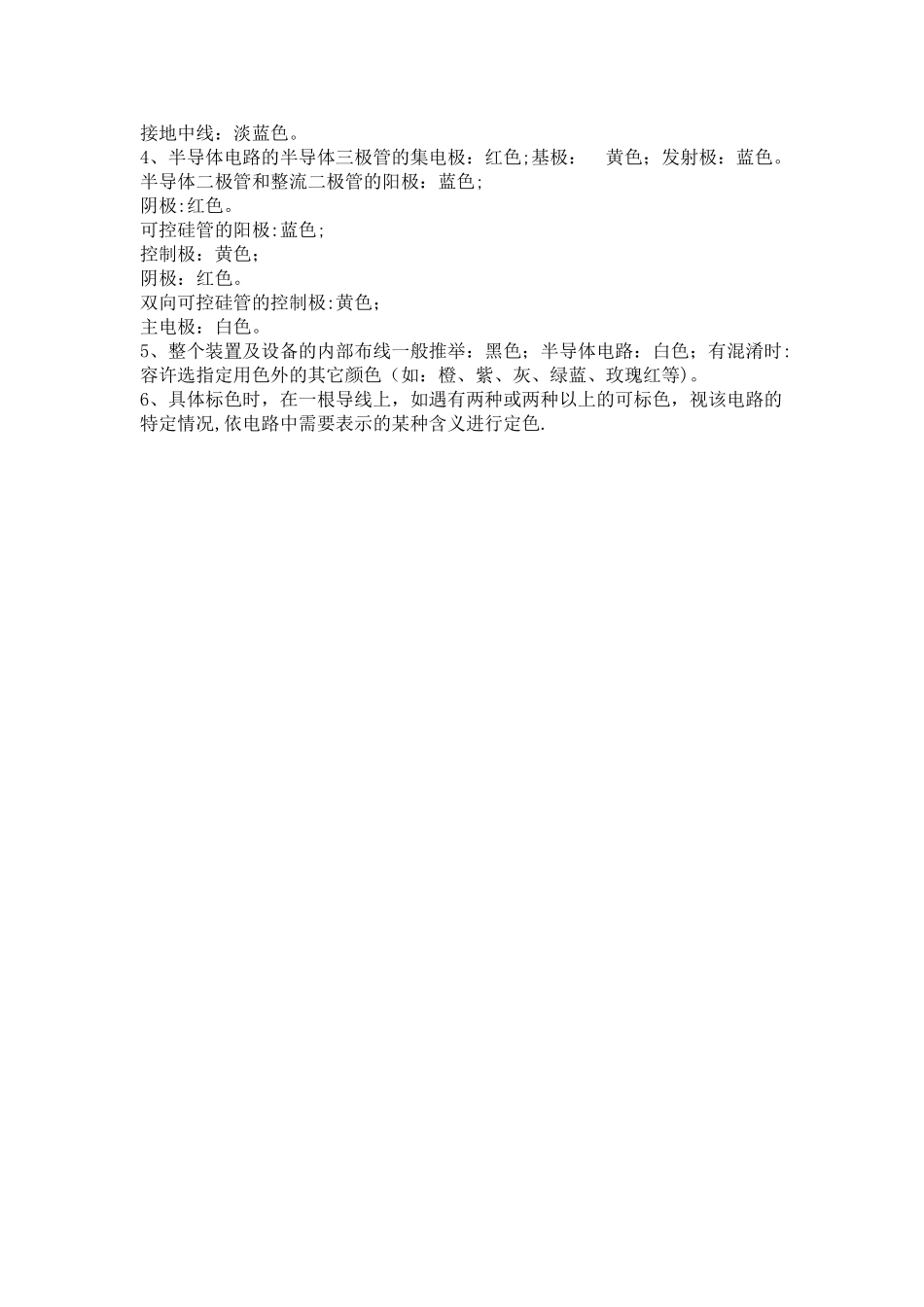

电线颜色代表不同含义_第2页
2/2
电线颜色1、 黑色装置和设备的内部布线。2 、棕色直流电路的正极.3 、红色三相电路和 C 相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。4、黄色三相电路的 A 相;半导体三极管的基极;可控硅管和双向可控硅管的控制极。5、绿色三相电路的 B 相。6、蓝色直流电路的负极;半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。7、淡蓝色三相电路的零线或中性线;直流电路的接地中线.8、白色双向可控硅管的主电极;无指定用色的半导体电路.9、黄和绿双色(每种色宽约 15~100 毫米交替贴接)安全用的接地线.10 、红、黑色并行用双芯导线或双根绞线连接的沟通电路。红黄绿……各种颜色电线都代表什么?依电路选择导线颜色时1、沟通三相电路的A 相:黄色;B 相:绿色;C 相:红色;零线或中性线:淡蓝色;安全用的接地线:黄和绿双色.2、用双芯导线或双根绞线连接的沟通电路:红黑色并行.3、直流电路:正极:棕色; 负极:蓝色;接地中线:淡蓝色。4、半导体电路的半导体三极管的集电极:红色;基极: 黄色;发射极:蓝色。半导体二极管和整流二极管的阳极:蓝色;阴极:红色。可控硅管的阳极:蓝色;控制极:黄色;阴极:红色。双向可控硅管的控制极:黄色;主电极:白色。5、整个装置及设备的内部布线一般推举:黑色;半导体电路:白色;有混淆时:容许选指定用色外的其它颜色(如:橙、紫、灰、绿蓝、玫瑰红等)。6、具体标色时,在一根导线上,如遇有两种或两种以上的可标色,视该电路的特定情况,依电路中需要表示的某种含义进行定色.
