电缆桥架、电缆安装施工方案

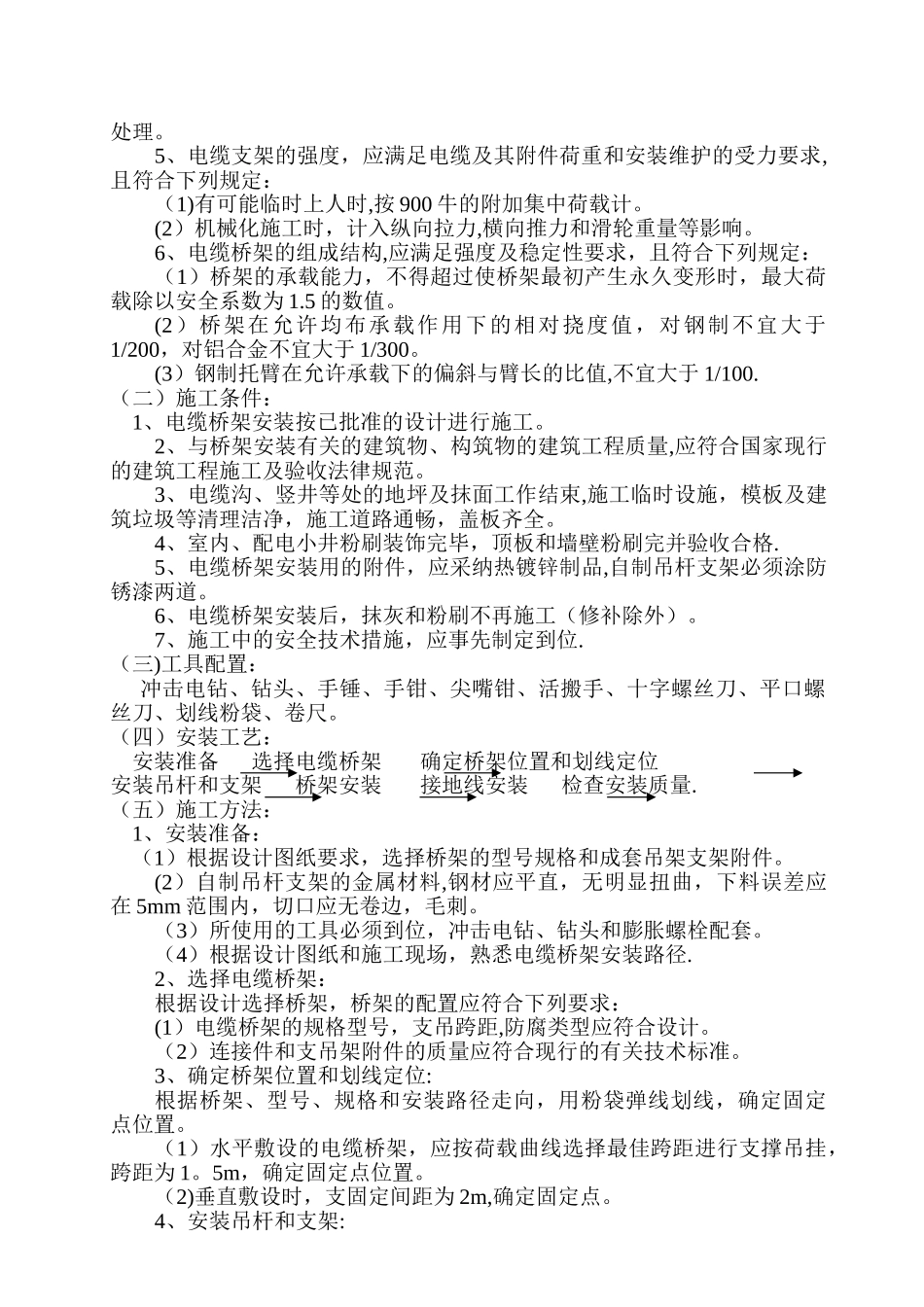

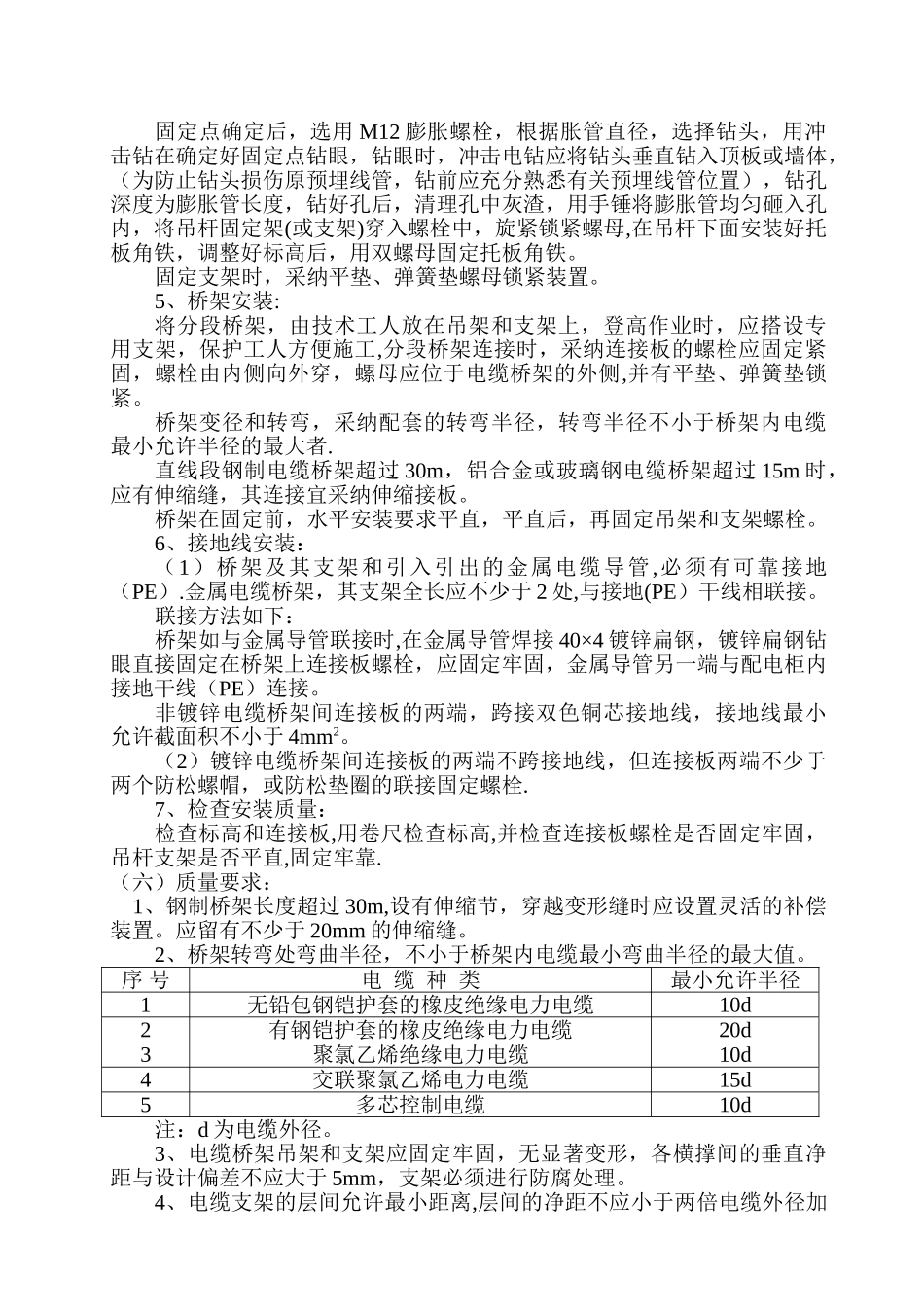

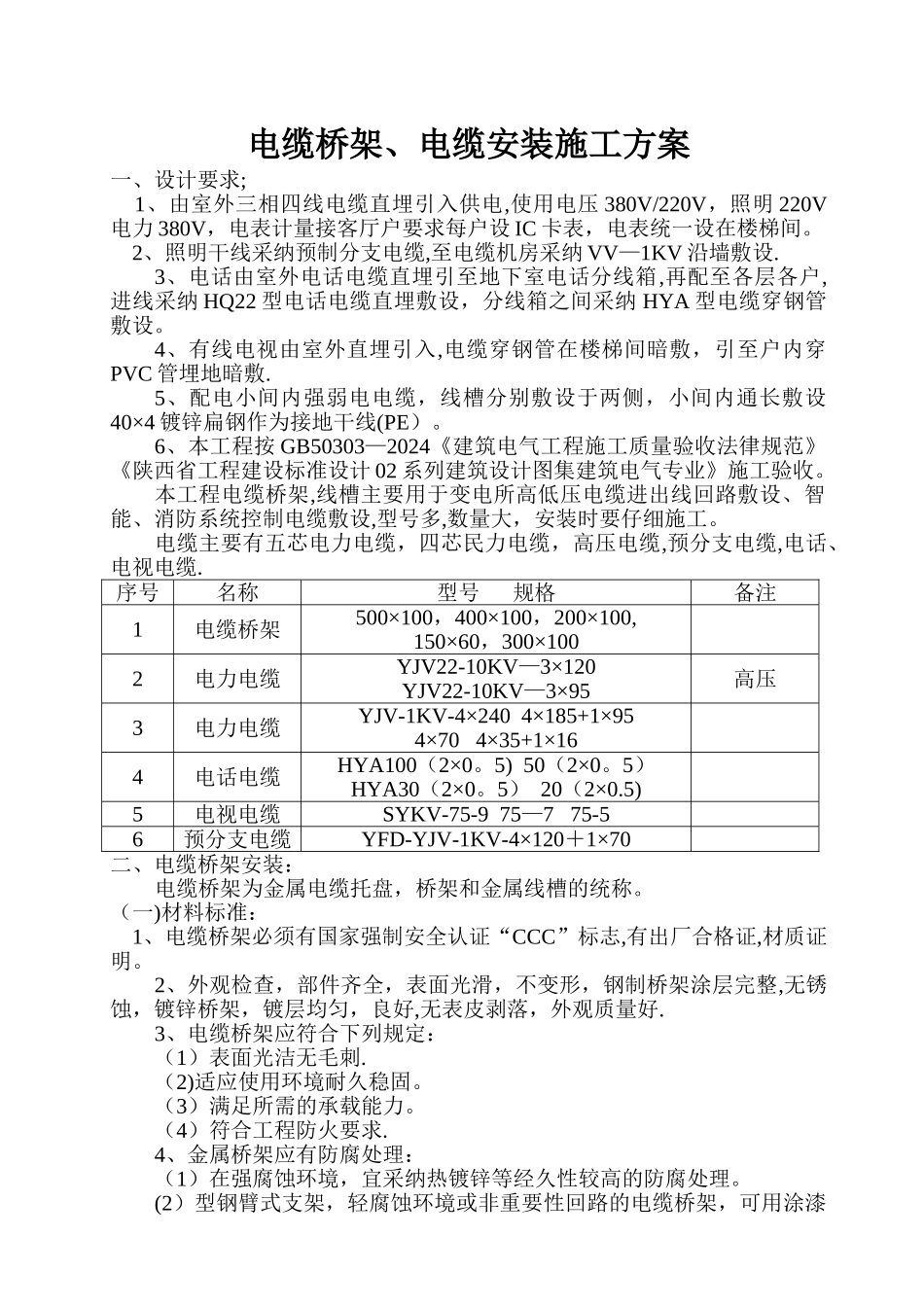

电缆桥架、电缆安装施工方案一、设计要求; 1、由室外三相四线电缆直埋引入供电,使用电压 380V/220V，照明 220V电力 380V，电表计量接客厅户要求每户设 IC 卡表，电表统一设在楼梯间。 2、照明干线采纳预制分支电缆,至电缆机房采纳 VV—1KV 沿墙敷设.3、电话由室外电话电缆直埋引至地下室电话分线箱,再配至各层各户,进线采纳 HQ22 型电话电缆直埋敷设，分线箱之间采纳 HYA 型电缆穿钢管敷设。4、有线电视由室外直埋引入,电缆穿钢管在楼梯间暗敷，引至户内穿PVC 管埋地暗敷.5、配电小间内强弱电电缆，线槽分别敷设于两侧，小间内通长敷设40×4 镀锌扁钢作为接地干线(PE）。6、本工程按 GB50303—2024《建筑电气工程施工质量验收法律规范》《陕西省工程建设标准设计 02 系列建筑设计图集建筑电气专业》施工验收。本工程电缆桥架,线槽主要用于变电所高低压电缆进出线回路敷设、智能、消防系统控制电缆敷设,型号多,数量大，安装时要仔细施工。电缆主要有五芯电力电缆，四芯民力电缆，高压电缆,预分支电缆,电话、电视电缆.序号名称型号 规格备注1电缆桥架500×100，400×100，200×100,150×60，300×1002电力电缆YJV22-10KV—3×120YJV22-10KV—3×95高压3电力电缆YJV-1KV-4×240 4×185+1×954×70 4×35+1×164电话电缆HYA100（2×0。5) 50（2×0。5）HYA30（2×0。5） 20（2×0.5)5电视电缆SYKV-75-9 75—7 75-56预分支电缆YFD-YJV-1KV-4×120＋1×70二、电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。（一)材料标准： 1、电缆桥架必须有国家强制安全认证“CCC”标志,有出厂合格证,材质证明。2、外观检查，部件齐全，表面光滑，不变形，钢制桥架涂层完整,无锈蚀，镀锌桥架，镀层均匀，良好,无表皮剥落，外观质量好.3、电缆桥架应符合下列规定：（1）表面光洁无毛刺.（2)适应使用环境耐久稳固。（3）满足所需的承载能力。（4）符合工程防火要求.4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采纳热镀锌等经久性较高的防腐处理。(2）型钢臂式支架，轻腐蚀环境或非重要性回路的电缆桥架，可用涂漆处理。5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求,且符合下列规定：（1)有可能临时上人时,按 900 牛的附加集中荷载计。(2）机械化施工时，计入纵向拉力,横向推力和滑轮重量等影响。6、电缆桥架的组成结构,应满足强度及稳定性要求，且符合下列规定：（1）桥架的承载能力，不得超过使桥...
