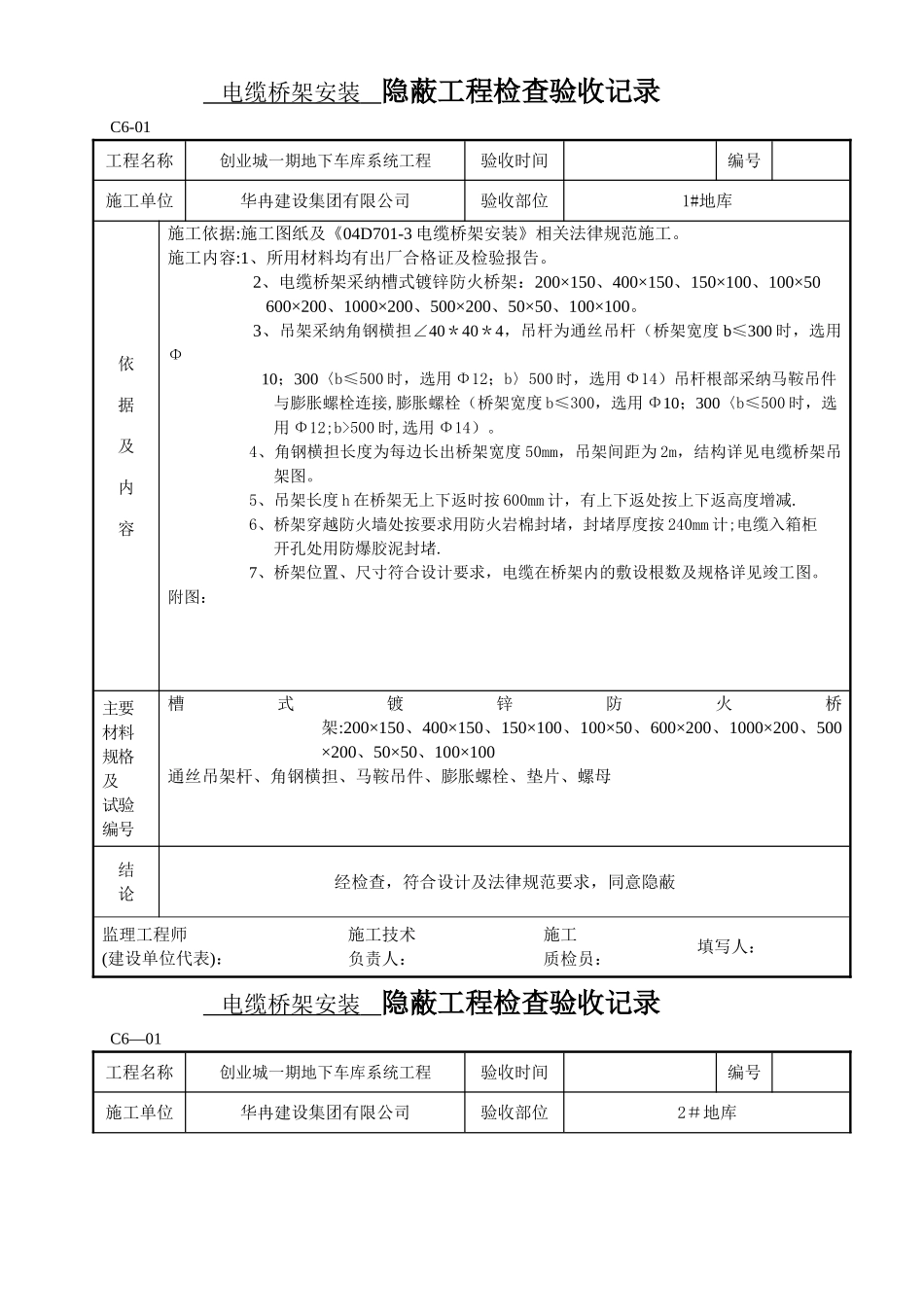

电缆桥架安装 隐蔽工程检查验收记录C6-01工程名称创业城一期地下车库系统工程验收时间编号 施工单位华冉建设集团有限公司验收部位1#地库依据及内容施工依据:施工图纸及《04D701-3 电缆桥架安装》相关法律规范施工。施工内容:1、所用材料均有出厂合格证及检验报告。2、电缆桥架采纳槽式镀锌防火桥架：200×150、400×150、150×100、100×50 600×200、1000×200、500×200、50×50、100×100。3、吊架采纳角钢横担∠40＊40＊4，吊杆为通丝吊杆（桥架宽度 b≤300 时，选用Φ 10；300〈b≤500 时，选用 Φ12；b〉500 时，选用 Φ14）吊杆根部采纳马鞍吊件与膨胀螺栓连接,膨胀螺栓（桥架宽度 b≤300，选用 Φ10；300〈b≤500 时，选用 Φ12;b>500 时,选用 Φ14）。4、角钢横担长度为每边长出桥架宽度 50mm，吊架间距为 2m，结构详见电缆桥架吊架图。5、吊架长度 h 在桥架无上下返时按 600mm 计，有上下返处按上下返高度增减.6、桥架穿越防火墙处按要求用防火岩棉封堵，封堵厚度按 240mm 计;电缆入箱柜开孔处用防爆胶泥封堵.7、桥架位置、尺寸符合设计要求，电缆在桥架内的敷设根数及规格详见竣工图。附图： 主要材料规格及试验编号槽式镀锌防火桥架:200×150、400×150、150×100、100×50、600×200、1000×200、500×200、50×50、100×100通丝吊架杆、角钢横担、马鞍吊件、膨胀螺栓、垫片、螺母结论经检查，符合设计及法律规范要求，同意隐蔽监理工程师(建设单位代表)：施工技术负责人：施工质检员：填写人： 电缆桥架安装 隐蔽工程检查验收记录C6—01工程名称创业城一期地下车库系统工程验收时间编号 施工单位华冉建设集团有限公司验收部位2＃地库依据及内容施工依据:施工图纸及《04D701-3 电缆桥架安装》相关法律规范施工。施工内容：1、所用材料均有出厂合格证及检验报告.2、电缆桥架采纳槽式镀锌防火桥架:1000×200、800×200、600×200、500×200、 400×200、400×150、200×150、200×200、200×100、150×100、50×50。3、吊架采纳角钢横担∠40*40*4，吊杆为通丝吊杆(桥架宽度 b≤300 时，选用 Φ 10;300
