电缆桥架作业指导书

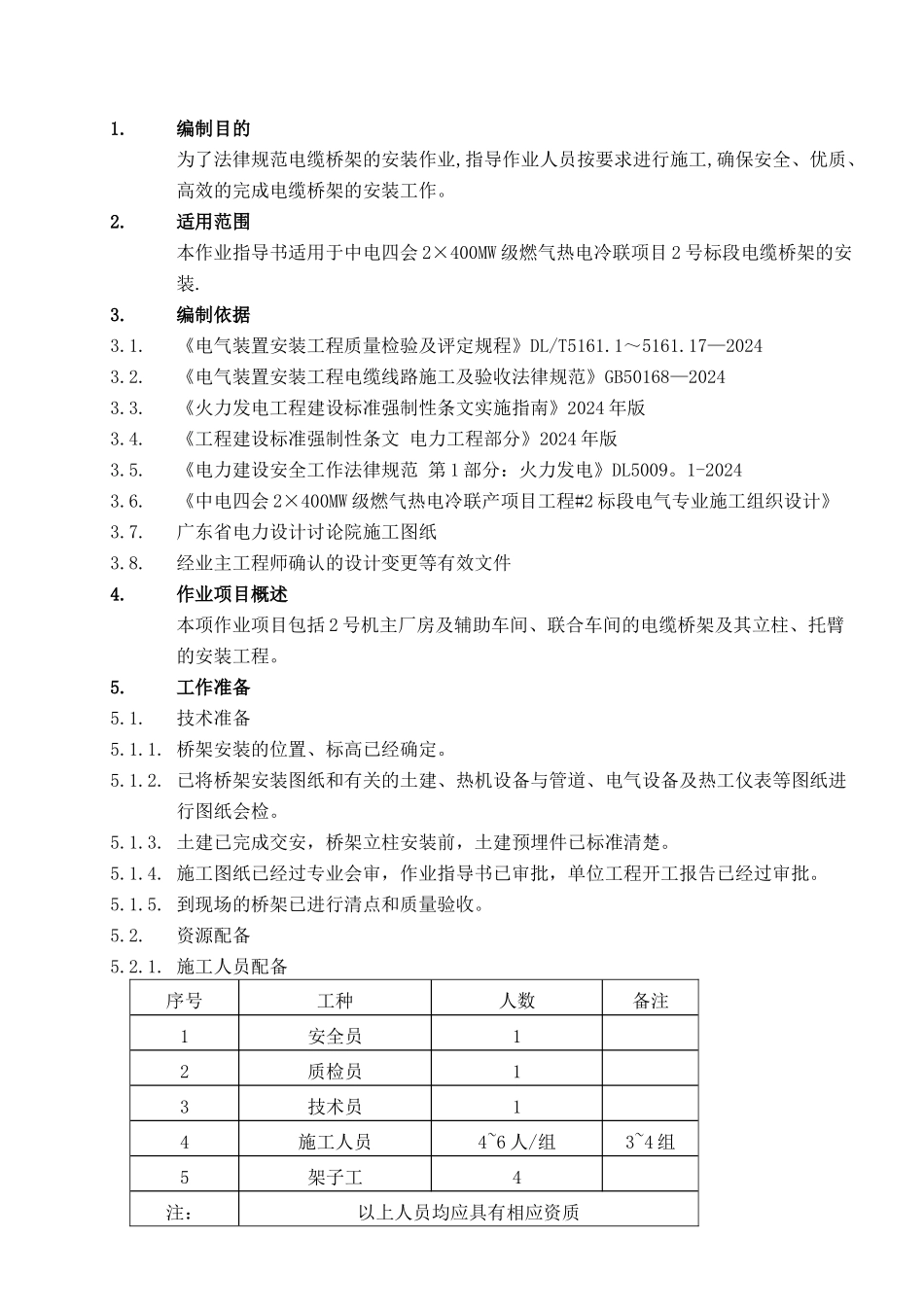

1.编制目的为了法律规范电缆桥架的安装作业,指导作业人员按要求进行施工,确保安全、优质、高效的完成电缆桥架的安装工作。2.适用范围本作业指导书适用于中电四会 2×400MW 级燃气热电冷联项目 2 号标段电缆桥架的安装.3.编制依据3.1.《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17—20243.2.《电气装置安装工程电缆线路施工及验收法律规范》GB50168—20243.3.《火力发电工程建设标准强制性条文实施指南》2024 年版3.4.《工程建设标准强制性条文 电力工程部分》2024 年版3.5.《电力建设安全工作法律规范 第 1 部分：火力发电》DL5009。1-20243.6.《中电四会 2×400MW 级燃气热电冷联产项目工程#2 标段电气专业施工组织设计》3.7.广东省电力设计讨论院施工图纸3.8.经业主工程师确认的设计变更等有效文件4.作业项目概述本项作业项目包括 2 号机主厂房及辅助车间、联合车间的电缆桥架及其立柱、托臂的安装工程。5.工作准备5.1.技术准备5.1.1. 桥架安装的位置、标高已经确定。5.1.2. 已将桥架安装图纸和有关的土建、热机设备与管道、电气设备及热工仪表等图纸进行图纸会检。5.1.3. 土建已完成交安，桥架立柱安装前，土建预埋件已标准清楚。5.1.4. 施工图纸已经过专业会审，作业指导书已审批，单位工程开工报告已经过审批。5.1.5. 到现场的桥架已进行清点和质量验收。5.2.资源配备5.2.1. 施工人员配备序号工种人数备注1安全员12质检员13技术员14施工人员4~6 人/组3~4 组5架子工4注：以上人员均应具有相应资质5.2.2. 主要工器具配置序号工具名称数量备注1电焊机4 台2磨光机5 台3开孔机2 台4型材切割机2 台5拖拉机1 辆6活络扳手6 把8 吋7冲击电钻2 把8飞机钻2 把9手枪钻1 把10电源盘5 只11水平管4 根12棉线若干13油漆刷若干注：上述工器具及设备已经检验,工作状态正常，且在有效期内5.2.3. 计量器具配备序号工具名称数量备注1卷尺3 把2角尺3 把3水平尺3 把4钢直尺3 把5线锤4 个注：上述工器具及设备已经检验,且在有效期内5.3.作业准备5.3.1. 从事电缆桥架安装的施工人员已经过三级安全教育培训，且考试合格;5.3.2. 从事电缆桥架安装的施工人员已经经过身体检查合格；5.3.3. 从事电缆桥架安装的施工人员对作业指导书的内容已经学习,并已充分掌握其内容，且各种证件齐全;5.3.4. 根据作业方法领取电缆桥架安装所需的工器具,并检验合格,且合格证在有效期范围内;5.3.5. 电缆桥架安装所需的材料数量...
