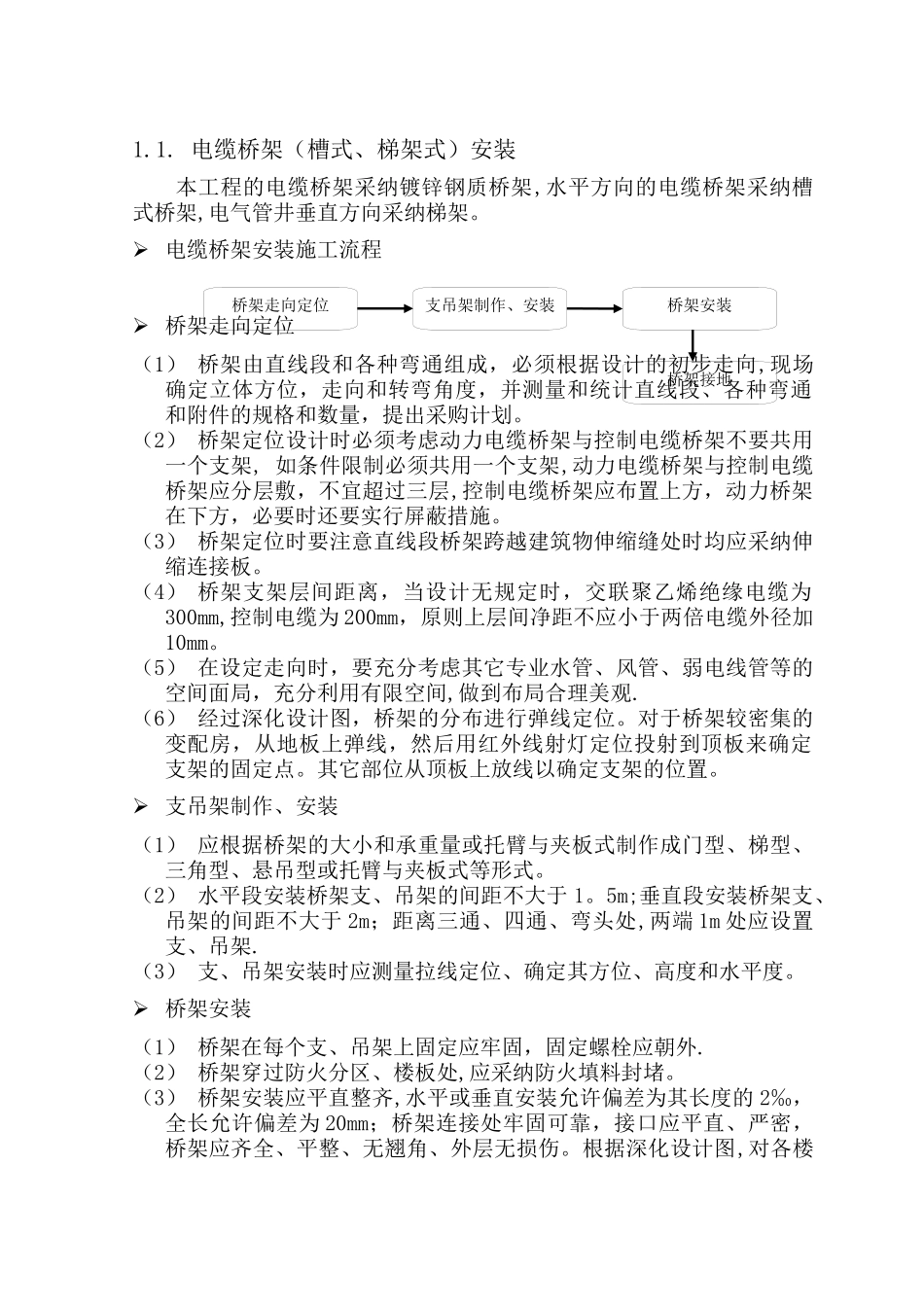

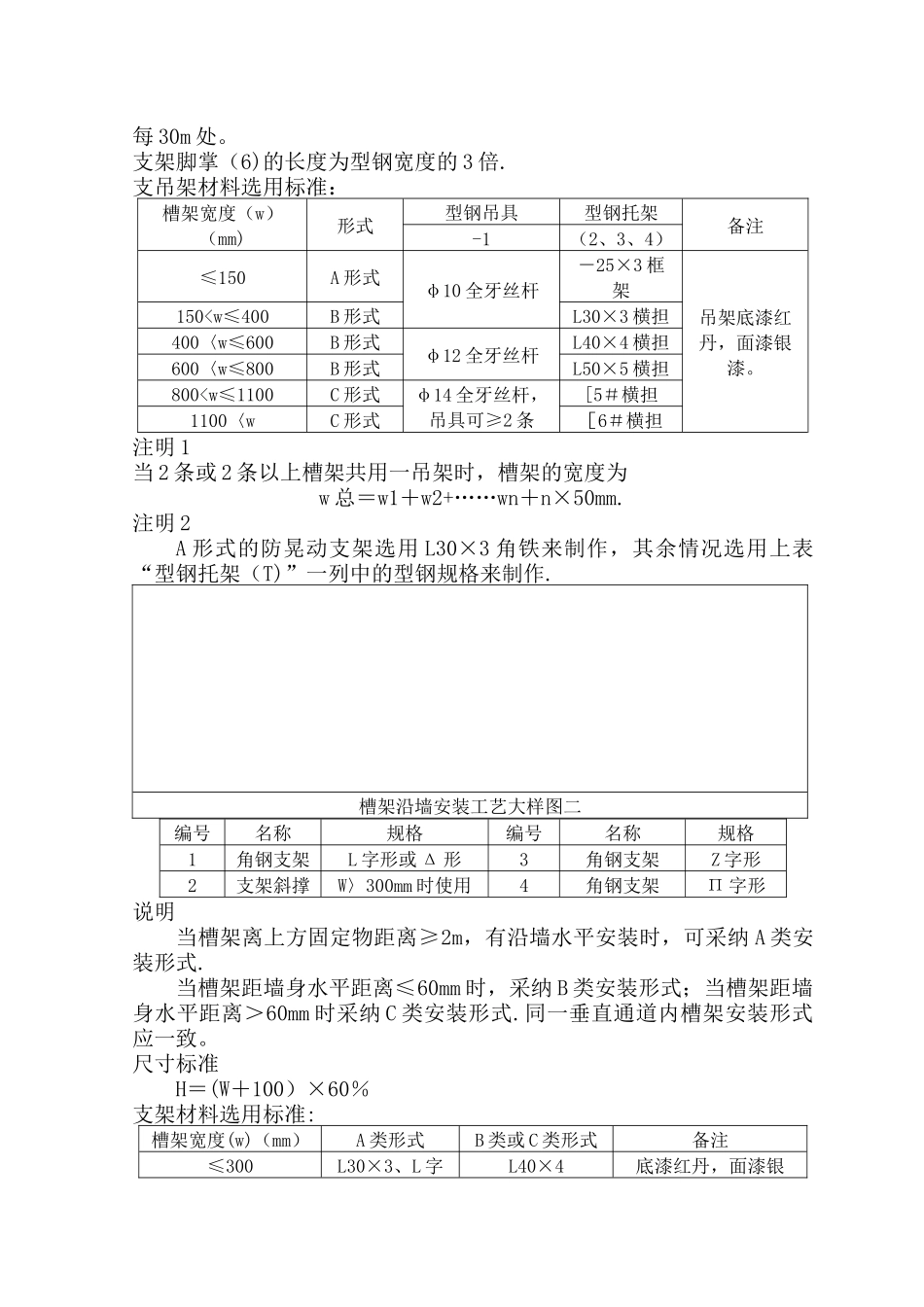

桥架走向定位支吊架制作、安装桥架安装桥架接地1.1. 电缆桥架（槽式、梯架式）安装本工程的电缆桥架采纳镀锌钢质桥架,水平方向的电缆桥架采纳槽式桥架,电气管井垂直方向采纳梯架。 电缆桥架安装施工流程 桥架走向定位（1） 桥架由直线段和各种弯通组成，必须根据设计的初步走向,现场确定立体方位，走向和转弯角度，并测量和统计直线段、各种弯通和附件的规格和数量，提出采购计划。（2） 桥架定位设计时必须考虑动力电缆桥架与控制电缆桥架不要共用一个支架, 如条件限制必须共用一个支架,动力电缆桥架与控制电缆桥架应分层敷，不宜超过三层,控制电缆桥架应布置上方，动力桥架在下方，必要时还要实行屏蔽措施。（3） 桥架定位时要注意直线段桥架跨越建筑物伸缩缝处时均应采纳伸缩连接板。（4） 桥架支架层间距离，当设计无规定时，交联聚乙烯绝缘电缆为300mm,控制电缆为 200mm，原则上层间净距不应小于两倍电缆外径加10mm。（5） 在设定走向时，要充分考虑其它专业水管、风管、弱电线管等的空间面局，充分利用有限空间,做到布局合理美观.（6） 经过深化设计图，桥架的分布进行弹线定位。对于桥架较密集的变配房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。其它部位从顶板上放线以确定支架的位置。 支吊架制作、安装（1） 应根据桥架的大小和承重量或托臂与夹板式制作成门型、梯型、三角型、悬吊型或托臂与夹板式等形式。（2） 水平段安装桥架支、吊架的间距不大于 1。5m;垂直段安装桥架支、吊架的间距不大于 2m；距离三通、四通、弯头处,两端 1m 处应设置支、吊架.（3） 支、吊架安装时应测量拉线定位、确定其方位、高度和水平度。 桥架安装（1） 桥架在每个支、吊架上固定应牢固，固定螺栓应朝外.（2） 桥架穿过防火分区、楼板处,应采纳防火填料封堵。（3） 桥架安装应平直整齐,水平或垂直安装允许偏差为其长度的 2‰，全长允许偏差为 20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。根据深化设计图,对各楼层的桥架的弯头、三通等配件进行编号,并将弱电与低压桥架进行标识。（4） 桥架敷设直线段长度超过 30m 时，以及跨越建筑结构缝时采纳伸缩节，保证伸缩灵活.桥架之间的连接采纳半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。（5） 桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转...
