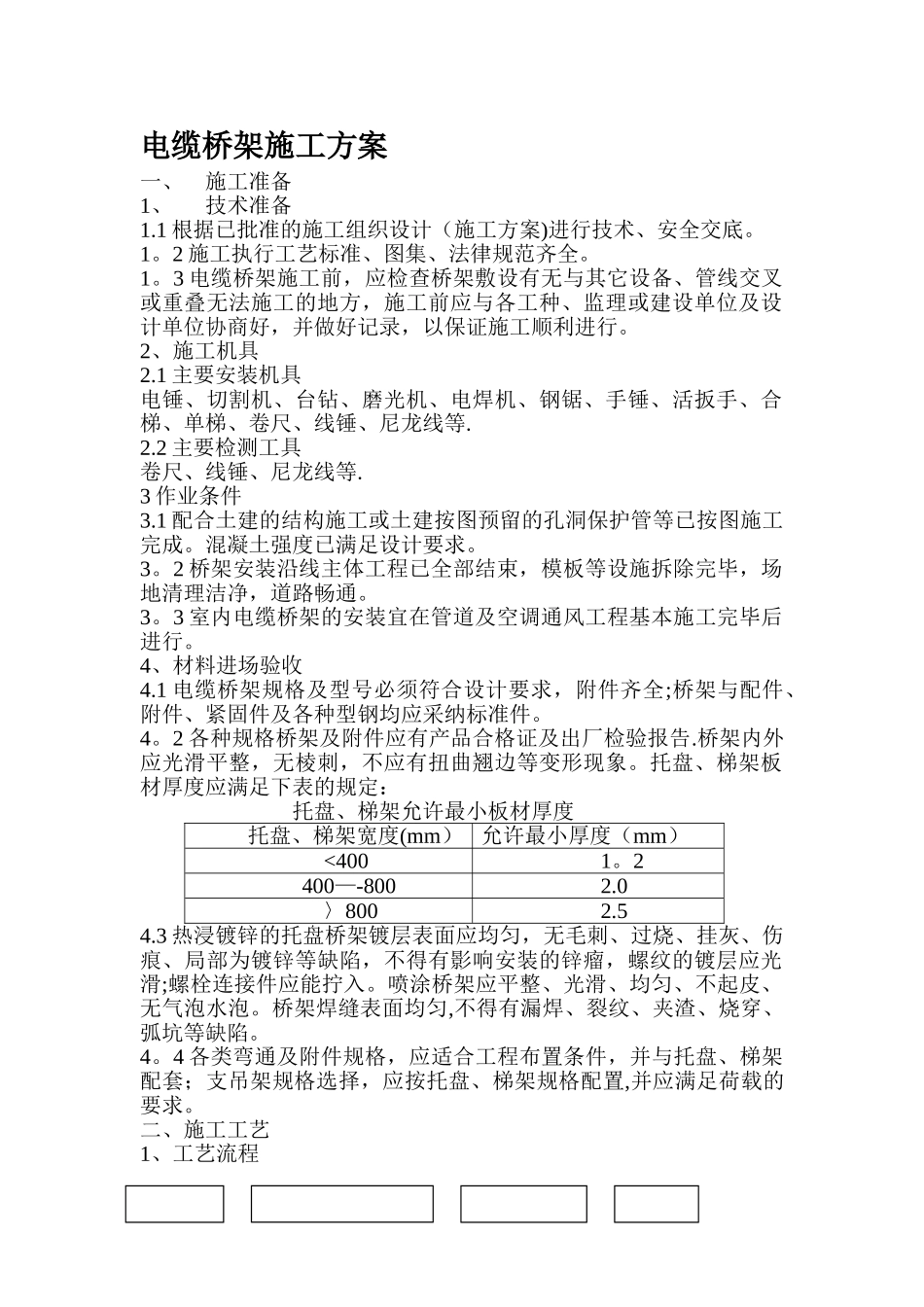

电缆桥架施工方案一、施工准备1、技术准备1.1 根据已批准的施工组织设计（施工方案)进行技术、安全交底。1。2 施工执行工艺标准、图集、法律规范齐全。1。3 电缆桥架施工前，应检查桥架敷设有无与其它设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并做好记录，以保证施工顺利进行。2、施工机具2.1 主要安装机具电锤、切割机、台钻、磨光机、电焊机、钢锯、手锤、活扳手、合梯、单梯、卷尺、线锤、尼龙线等.2.2 主要检测工具卷尺、线锤、尼龙线等.3 作业条件3.1 配合土建的结构施工或土建按图预留的孔洞保护管等已按图施工完成。混凝土强度已满足设计要求。3。2 桥架安装沿线主体工程已全部结束，模板等设施拆除完毕，场地清理洁净，道路畅通。3。3 室内电缆桥架的安装宜在管道及空调通风工程基本施工完毕后进行。4、材料进场验收4.1 电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件、紧固件及各种型钢均应采纳标准件。4。2 各种规格桥架及附件应有产品合格证及出厂检验报告.桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。托盘、梯架板材厚度应满足下表的规定：托盘、梯架允许最小板材厚度托盘、梯架宽度(mm）允许最小厚度（mm）<4001。2400—-8002.0〉8002.54.3 热浸镀锌的托盘桥架镀层表面应均匀，无毛刺、过烧、挂灰、伤痕、局部为镀锌等缺陷，不得有影响安装的锌瘤，螺纹的镀层应光滑;螺栓连接件应能拧入。喷涂桥架应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀,不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。4。4 各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套；支吊架规格选择，应按托盘、梯架规格配置,并应满足荷载的要求。二、施工工艺1、工艺流程定位放线 预埋铁件或膨胀螺栓 支吊托架安装 桥架安装 保护接地安装2、根据施工图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋或画线沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。3、支吊架安装3.1 支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在 3mm 范围内,切口处应无卷边、毛刺。3.2 钢支架与吊架应焊接牢固，无显著变形,焊接前厚度超过 4mm 的支架、铁件应打坡口,焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔凹陷、漏焊等缺陷.3.3、根据支架承受的荷重，选择相...
