电缆桥架安装要求

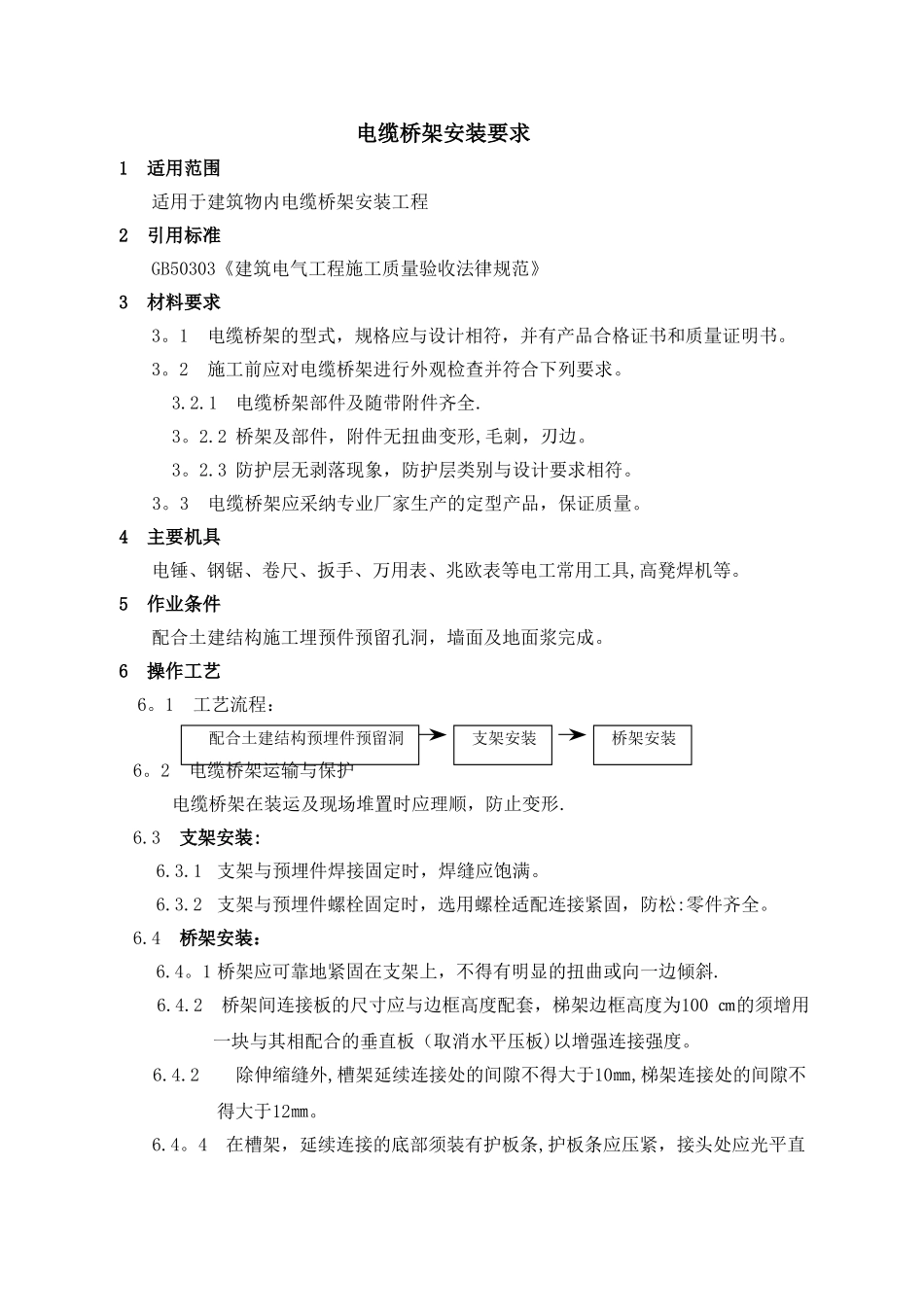

电缆桥架安装要求1 适用范围适用于建筑物内电缆桥架安装工程2 引用标准GB50303《建筑电气工程施工质量验收法律规范》3 材料要求3。1 电缆桥架的型式，规格应与设计相符，并有产品合格证书和质量证明书。3。2 施工前应对电缆桥架进行外观检查并符合下列要求。3.2.1电缆桥架部件及随带附件齐全.3。2.2 桥架及部件，附件无扭曲变形,毛刺，刃边。3。2.3 防护层无剥落现象，防护层类别与设计要求相符。3。3 电缆桥架应采纳专业厂家生产的定型产品，保证质量。4 主要机具电锤、钢锯、卷尺、扳手、万用表、兆欧表等电工常用工具,高凳焊机等。5 作业条件配合土建结构施工埋预件预留孔洞，墙面及地面浆完成。6 操作工艺6。1 工艺流程：配合土建结构预埋件预留洞支架安装桥架安装6。2 电缆桥架运输与保护电缆桥架在装运及现场堆置时应理顺，防止变形.6.3 支架安装:6.3.1 支架与预埋件焊接固定时，焊缝应饱满。6.3.2 支架与预埋件螺栓固定时，选用螺栓适配连接紧固，防松:零件齐全。6.4 桥架安装：6.4。1 桥架应可靠地紧固在支架上，不得有明显的扭曲或向一边倾斜.6.4.2 桥架间连接板的尺寸应与边框高度配套，梯架边框高度为100 ㎝的须增用一块与其相配合的垂直板（取消水平压板)以增强连接强度。6.4.2除伸缩缝外,槽架延续连接处的间隙不得大于10㎜,梯架连接处的间隙不得大于12㎜。6.4。4 在槽架，延续连接的底部须装有护板条,护板条应压紧，接头处应光平直无错口现象.6。4。5在建筑沉降降缝处,应设置补偿装置。6.4。6 钢制电缆桥架直线不超过 30m，应设伸缩节，铝合金或玻璃钢制电缆桥长度超过 15m 应设伸缩节.6.4。7 桥架安装完毕应按施工图标志分类,编号在分支、转弯处的直线均应作标志。6.4。8 严禁将桥架直接点焊在金属结构上.6.4。9 用于组合桥架延续连接及附件的紧固螺栓均应注意螺栓安装方向，螺栓头应在桥架内侧，螺帽在外侧，螺栓长度应适中，紧固后约伸出10 ㎜为宜。6.4.10当需在水平桥架上引下保护管至设备时,须采纳管座，管端伸入桥架的长度一致，管口应加保护套,在距保护管弯头 300-400㎜处,应将保护管固定，固定应牢靠。6。4.11 标准弯头和组合弯头安装要求a 使用标准弯头,其弯曲半径，边框高度均应符合设计要求，弯头的延续连接应接合自如，接口处不应受力，连接后不得有凸起或扭曲现象，其纵向横向中心线应相互垂直,经弯头前后的中心线应重合 或相互平行,同层桥架在弯头的前后应在同一水平面上，其偏差均不...
