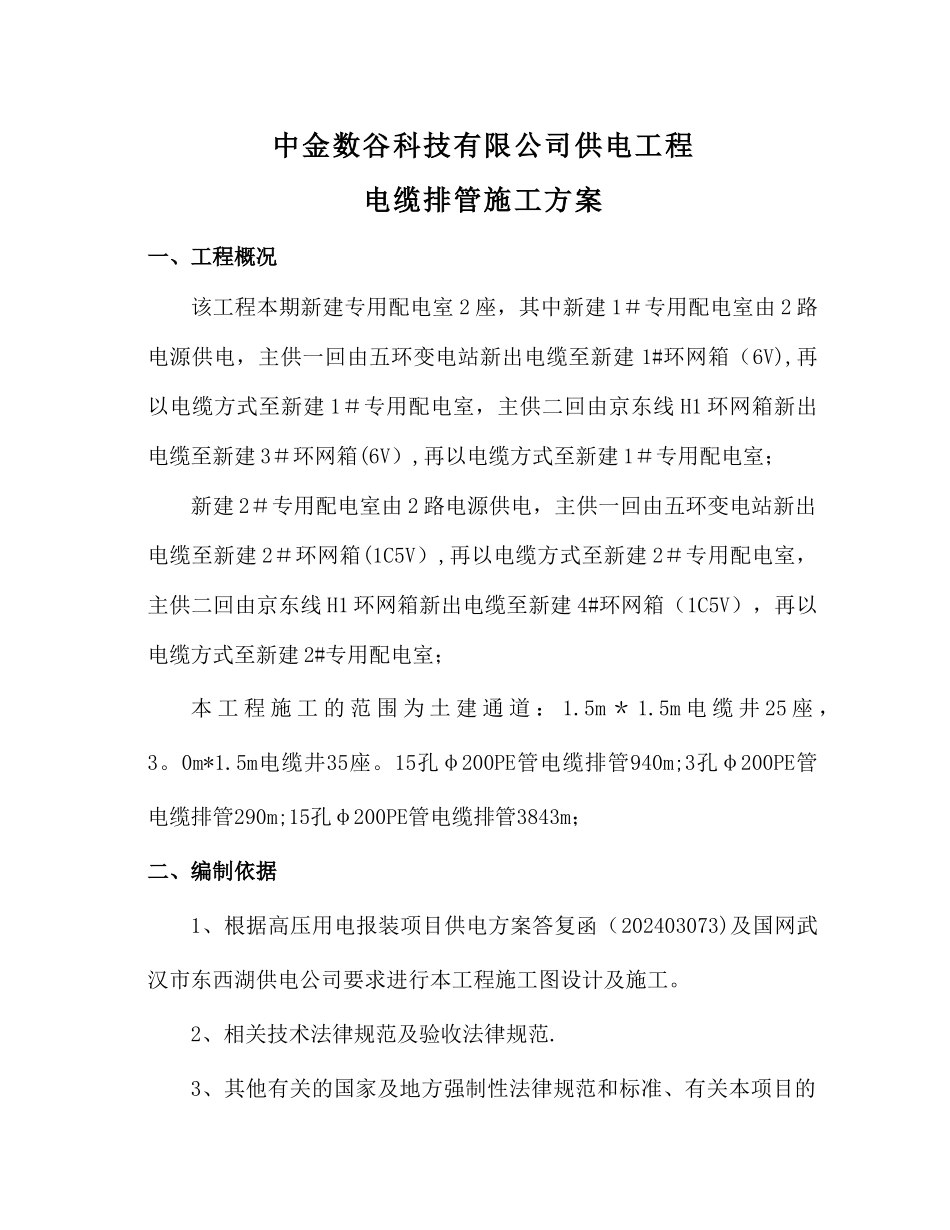

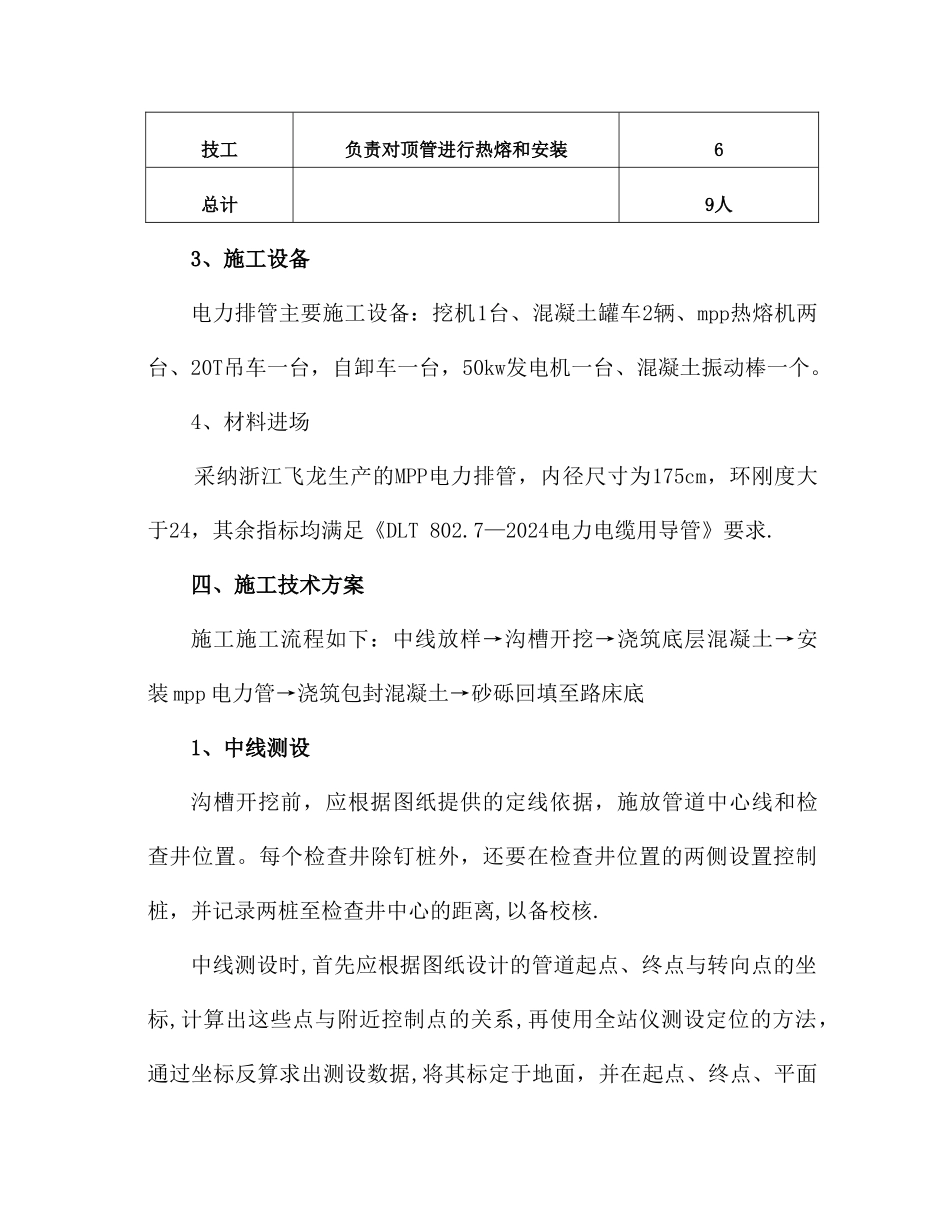

中金数谷科技有限公司供电工程电缆排管施工方案一、工程概况该工程本期新建专用配电室 2 座，其中新建 1＃专用配电室由 2 路电源供电，主供一回由五环变电站新出电缆至新建 1#环网箱（6V),再以电缆方式至新建 1＃专用配电室，主供二回由京东线 H1 环网箱新出电缆至新建 3＃环网箱(6V）,再以电缆方式至新建 1＃专用配电室；新建 2＃专用配电室由 2 路电源供电，主供一回由五环变电站新出电缆至新建 2＃环网箱(1C5V）,再以电缆方式至新建 2＃专用配电室，主供二回由京东线 H1 环网箱新出电缆至新建 4#环网箱（1C5V），再以电缆方式至新建 2#专用配电室；本 工 程 施 工 的 范 围 为 土 建 通 道 ： 1.5m ＊ 1.5m 电 缆 井 25 座 ，3。0m*1.5m电缆井35座。15孔φ200PE管电缆排管940m;3孔φ200PE管电缆排管290m;15孔φ200PE管电缆排管3843m； 二、编制依据1、根据高压用电报装项目供电方案答复函（202403073)及国网武汉市东西湖供电公司要求进行本工程施工图设计及施工。2、相关技术法律规范及验收法律规范.3、其他有关的国家及地方强制性法律规范和标准、有关本项目的技术会议纪要.三、施工组织部署 1、项目管理组织根据本工程的实际情况，我项目分部成立专门施工队伍，负责电缆管拖拉管及电缆井的施工。工程项目管理组织机构图2、施工人员配置施工人员组织表岗位职责人数生产经理负责指挥组织生产，协调对外关系，对工程质量、安全、进度全面管理1技术负责人负责工程技术工作1施工队长负责施工队施工，协调各工序间操作1项目经理项目总工程师生产经理工区长各分队施工队长施工队技工负责对顶管进行热熔和安装6总计9人 3、施工设备电力排管主要施工设备：挖机1台、混凝土罐车2辆、mpp热熔机两台、20T吊车一台，自卸车一台，50kw发电机一台、混凝土振动棒一个。4、材料进场 采纳浙江飞龙生产的MPP电力排管，内径尺寸为175cm，环刚度大于24，其余指标均满足《DLT 802.7—2024电力电缆用导管》要求.四、施工技术方案施工施工流程如下：中线放样→沟槽开挖→浇筑底层混凝土→安装 mpp 电力管→浇筑包封混凝土→砂砾回填至路床底 1、中线测设沟槽开挖前，应根据图纸提供的定线依据，施放管道中心线和检查井位置。每个检查井除钉桩外，还要在检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离,以备校核.中线测设时,首先应根据图纸设计的管道起点、终点与转向点的坐标,计算出这些点与附近控制点...
