电缆沟支架制作及防雷接地施工方案

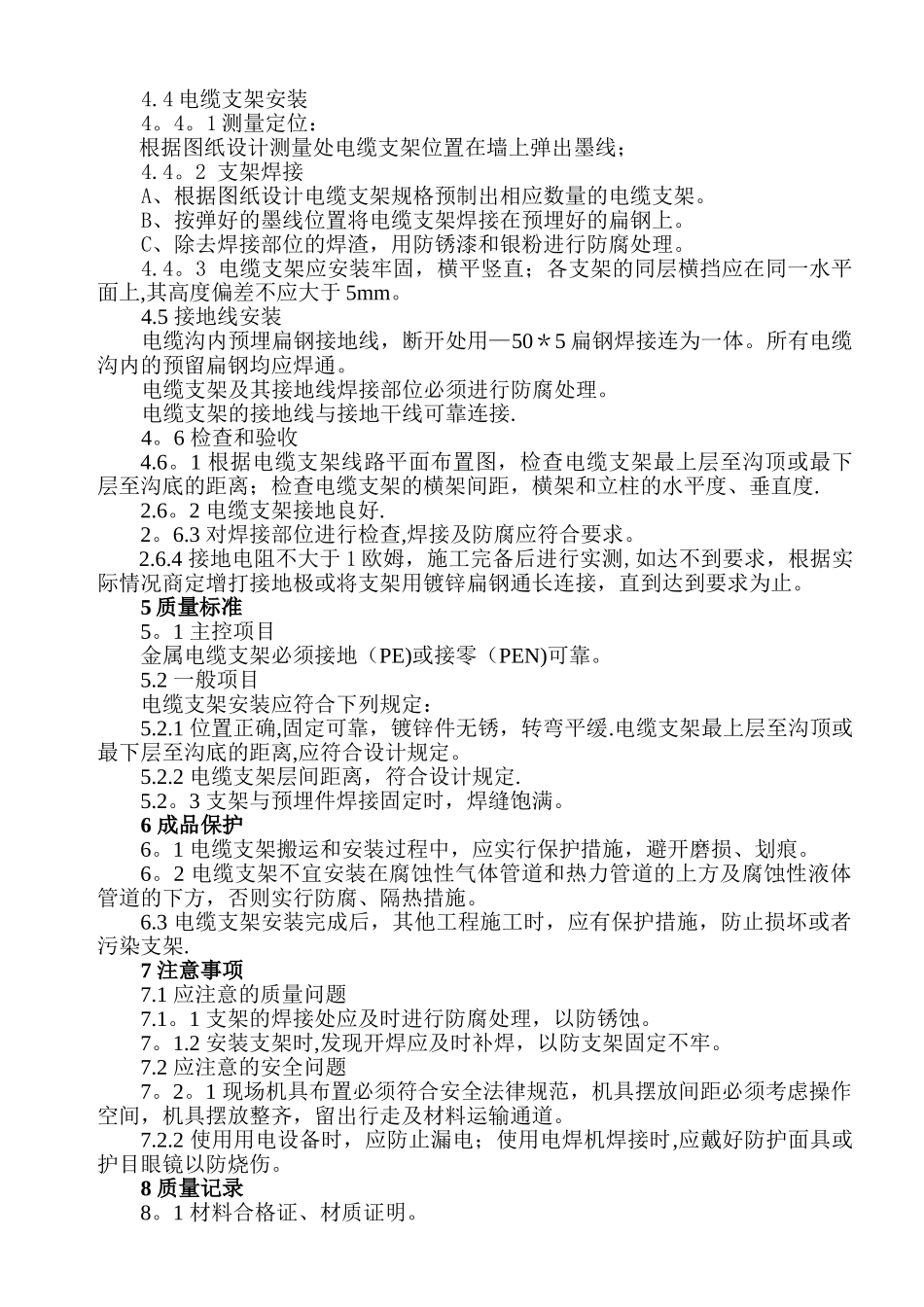

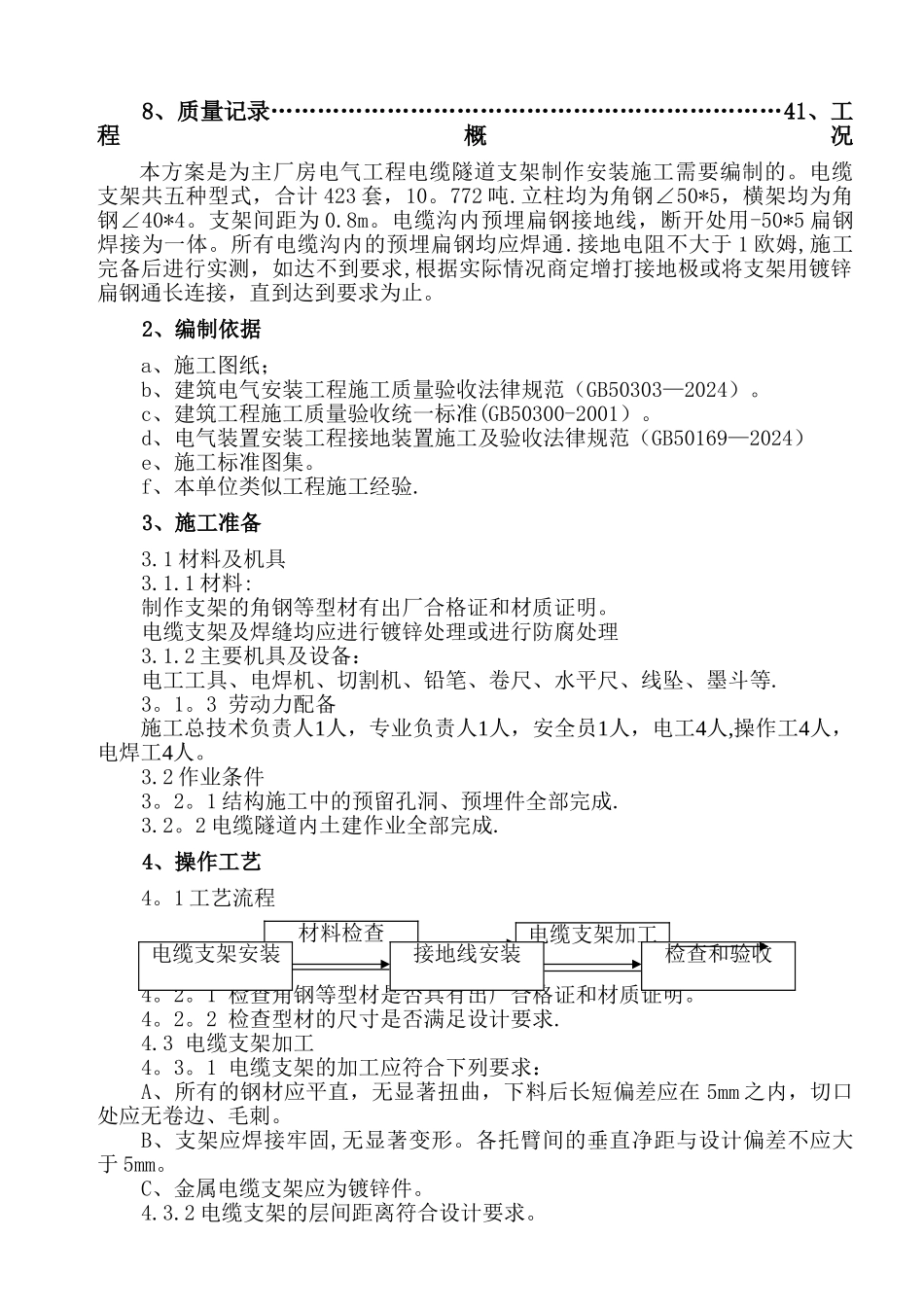

＊＊*＊*＊＊＊＊＊*＊**＊有限责任公司余热利用电厂工程电缆隧道支架制作及接地施工方案 编制人： 审核人: 批准人：＊＊*＊*＊******＊**公司＊*＊**＊＊＊项目部二 0 一一年六月二日目 录 1、工程概况…………………………………………………………12、编制依据…………………………………………………………13、施工准备…………………………………………………………14、操作工艺…………………………………………………………25、质量标准…………………………………………………………36、成品保护………………………………………………………47、注意事项…………………………………………………………48、质量记录…………………………………………………………41、工程概况本方案是为主厂房电气工程电缆隧道支架制作安装施工需要编制的。电缆支架共五种型式，合计 423 套，10。772 吨.立柱均为角钢∠50*5，横架均为角钢∠40*4。支架间距为 0.8m。电缆沟内预埋扁钢接地线，断开处用-50*5 扁钢焊接为一体。所有电缆沟内的预埋扁钢均应焊通.接地电阻不大于 1 欧姆,施工完备后进行实测，如达不到要求,根据实际情况商定增打接地极或将支架用镀锌扁钢通长连接，直到达到要求为止。2、编制依据a、施工图纸；b、建筑电气安装工程施工质量验收法律规范（GB50303—2024）。c、建筑工程施工质量验收统一标准(GB50300-2001）。d、电气装置安装工程接地装置施工及验收法律规范（GB50169—2024）e、施工标准图集。f、本单位类似工程施工经验.3、施工准备3.1 材料及机具3.1.1 材料:制作支架的角钢等型材有出厂合格证和材质证明。电缆支架及焊缝均应进行镀锌处理或进行防腐处理3.1.2 主要机具及设备：电工工具、电焊机、切割机、铅笔、卷尺、水平尺、线坠、墨斗等.3。1。3 劳动力配备施工总技术负责人1人，专业负责人1人，安全员1人，电工4人,操作工4人，电焊工4人。3.2 作业条件3。2。1 结构施工中的预留孔洞、预埋件全部完成.3.2。2 电缆隧道内土建作业全部完成.4、操作工艺4。1 工艺流程4。2 材料检查4。2。1 检查角钢等型材是否具有出厂合格证和材质证明。4。2。2 检查型材的尺寸是否满足设计要求.4.3 电缆支架加工4。3。1 电缆支架的加工应符合下列要求：A、所有的钢材应平直，无显著扭曲，下料后长短偏差应在 5mm 之内，切口处应无卷边、毛刺。B、支架应焊接牢固,无显著变形。各托臂间的垂直净距与设计偏差不应大于 5...
