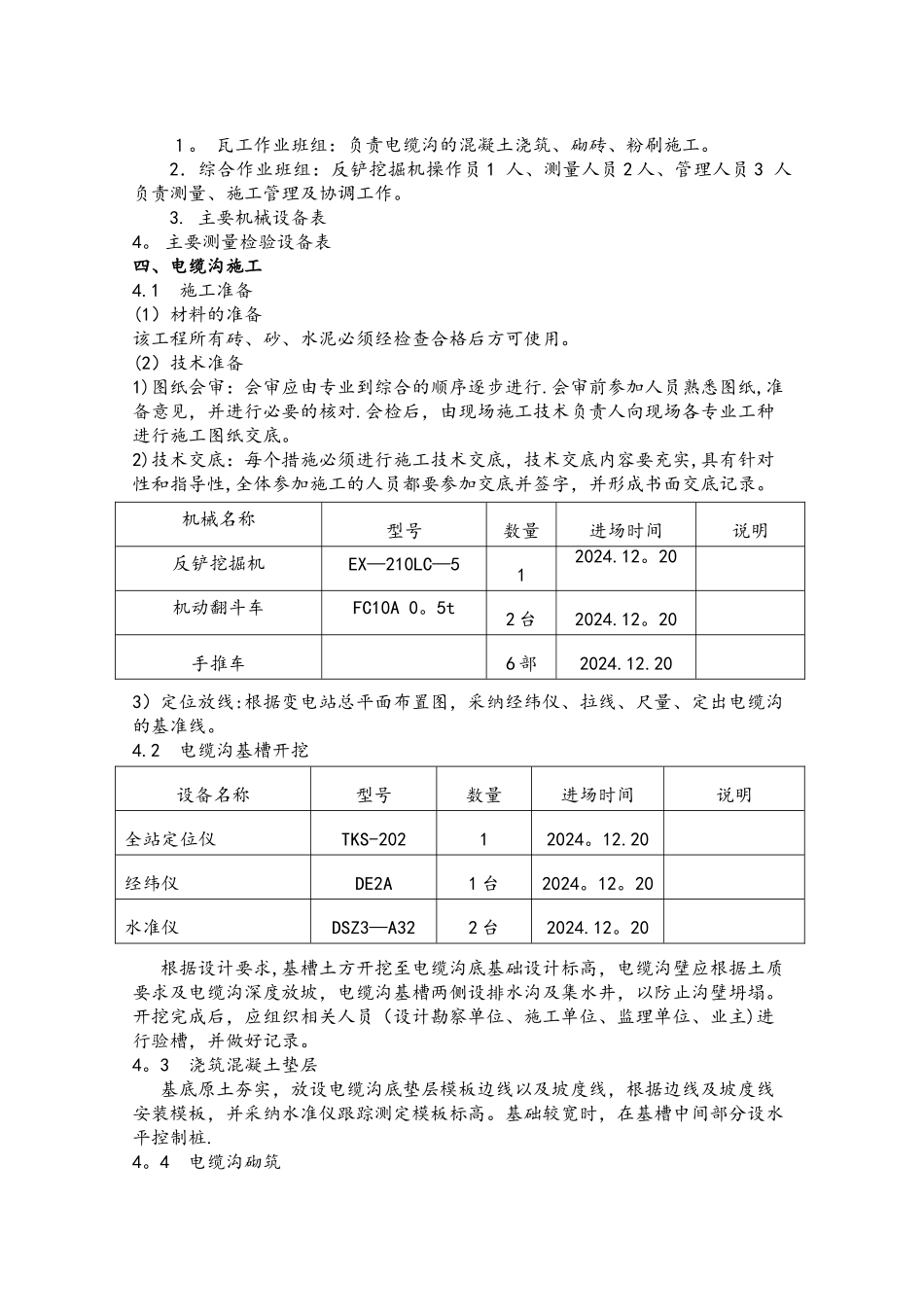

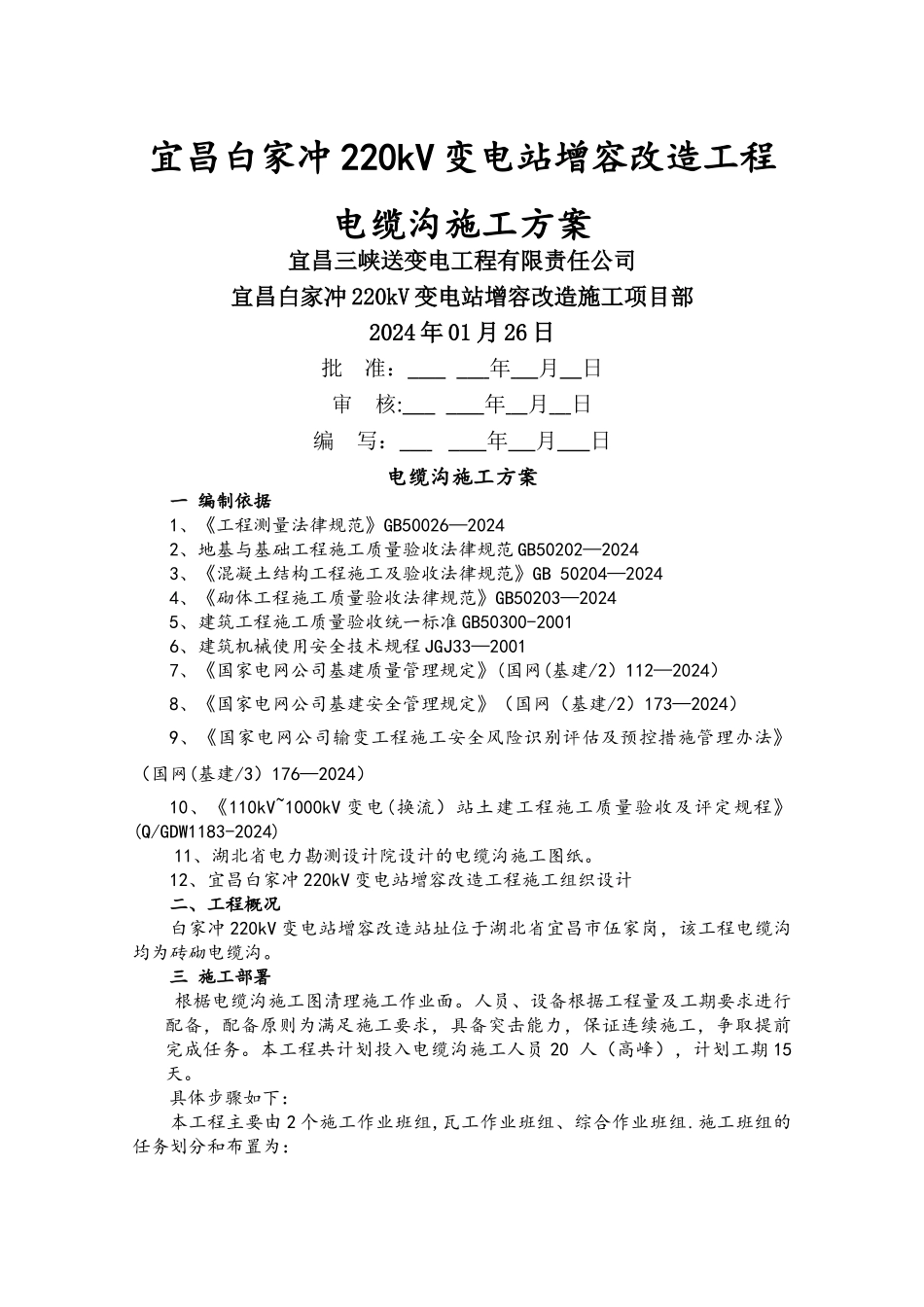

宜昌白家冲 220kV 变电站增容改造工程电缆沟施工方案宜昌三峡送变电工程有限责任公司宜昌白家冲 220kV 变电站增容改造施工项目部2024 年 01 月 26 日批 准： 年 月 日审 核: 年 月 日编 写： 年 月 日电缆沟施工方案一 编制依据1、《工程测量法律规范》GB50026—20242、地基与基础工程施工质量验收法律规范 GB50202—20243、《混凝土结构工程施工及验收法律规范》GB 50204—20244、《砌体工程施工质量验收法律规范》GB50203—20245、建筑工程施工质量验收统一标准 GB50300-20016、建筑机械使用安全技术规程 JGJ33—20017、《国家电网公司基建质量管理规定》(国网(基建/2）112—2024）8、《国家电网公司基建安全管理规定》（国网（基建/2）173—2024）9、《国家电网公司输变工程施工安全风险识别评估及预控措施管理办法》（国网(基建/3）176—2024）10、《110kV~1000kV 变电(换流）站土建工程施工质量验收及评定规程》(Q/GDW1183-2024)11、湖北省电力勘测设计院设计的电缆沟施工图纸。12、宜昌白家冲 220kV 变电站增容改造工程施工组织设计二、工程概况白家冲 220kV 变电站增容改造站址位于湖北省宜昌市伍家岗，该工程电缆沟均为砖砌电缆沟。三 施工部署根椐电缆沟施工图清理施工作业面。人员、设备根据工程量及工期要求进行配备，配备原则为满足施工要求，具备突击能力，保证连续施工，争取提前完成任务。本工程共计划投入电缆沟施工人员 20 人（高峰），计划工期 15天。具体步骤如下：本工程主要由 2 个施工作业班组,瓦工作业班组、综合作业班组.施工班组的任务划分和布置为：１。 瓦工作业班组：负责电缆沟的混凝土浇筑、砌砖、粉刷施工。2．综合作业班组：反铲挖掘机操作员 1 人、测量人员 2 人、管理人员 3 人负责测量、施工管理及协调工作。3. 主要机械设备表4。 主要测量检验设备表四、电缆沟施工4.1 施工准备(1）材料的准备该工程所有砖、砂、水泥必须经检查合格后方可使用。(2）技术准备1)图纸会审：会审应由专业到综合的顺序逐步进行.会审前参加人员熟悉图纸,准备意见，并进行必要的核对.会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。2)技术交底：每个措施必须进行施工技术交底，技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签字，并形成书面交底记录。3）定位放线:根据变电站总平面布置图，采纳经纬仪、拉线、尺量、定出电缆沟的基准线...
