电缆沟的电缆敷设安装

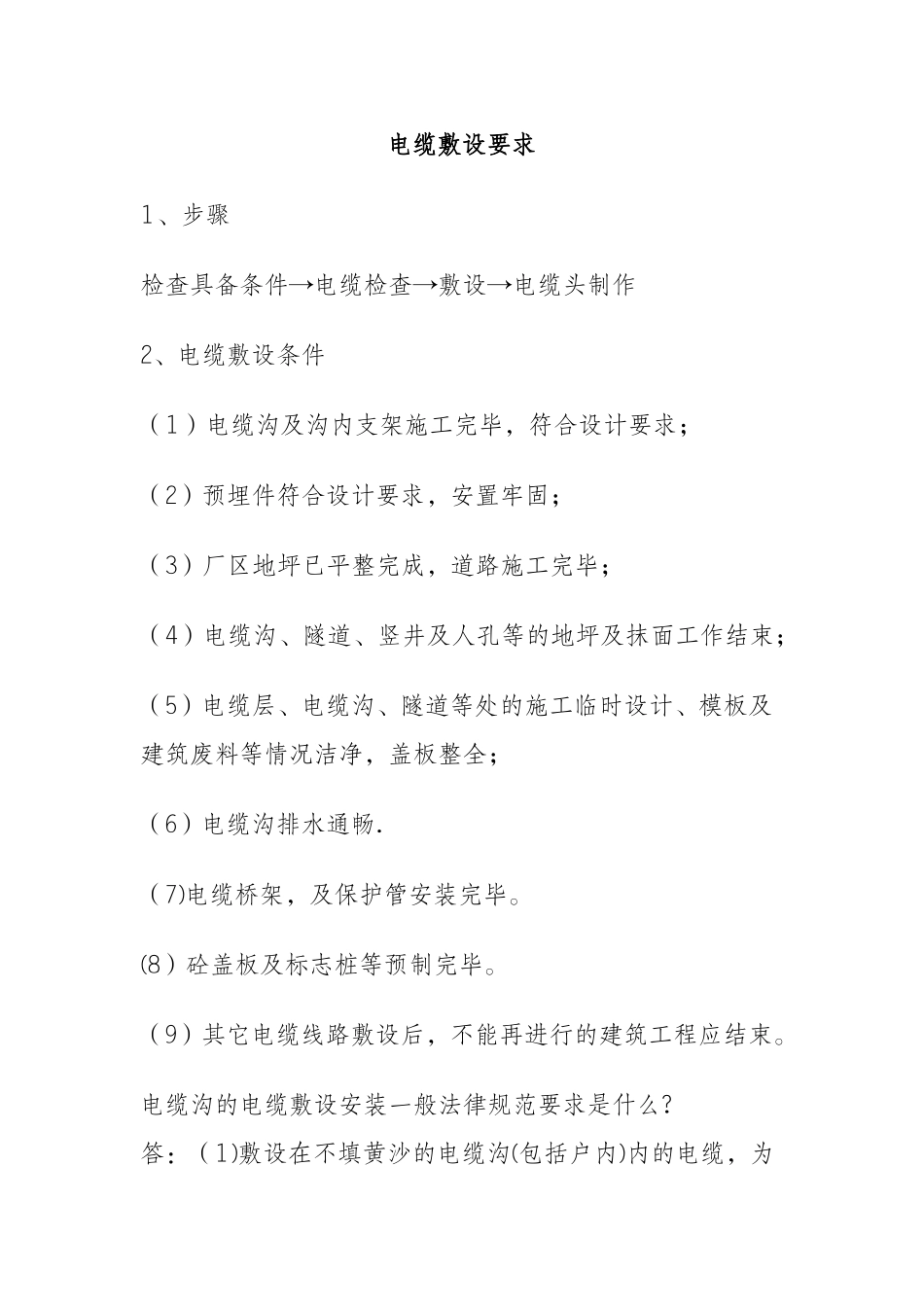

电缆沟的电缆敷设安装_第1页
1/10
电缆沟的电缆敷设安装_第2页
2/10
电缆沟的电缆敷设安装_第3页
3/10
电缆敷设要求1、步骤 检查具备条件→电缆检查→敷设→电缆头制作2、电缆敷设条件(1)电缆沟及沟内支架施工完毕,符合设计要求;(2)预埋件符合设计要求,安置牢固;(3)厂区地坪已平整完成,道路施工完毕;(4)电缆沟、隧道、竖井及人孔等的地坪及抹面工作结束;(5)电缆层、电缆沟、隧道等处的施工临时设计、模板及建筑废料等情况洁净,盖板整全;(6)电缆沟排水通畅.(7)电缆桥架,及保护管安装完毕。(8)砼盖板及标志桩等预制完毕。(9)其它电缆线路敷设后,不能再进行的建筑工程应结束。电缆沟的电缆敷设安装一般法律规范要求是什么?答:(1)敷设在不填黄沙的电缆沟(包括户内)内的电缆,为防火需要,应采纳裸铠装或非易(或阻)燃性外护层的电缆。(2)电缆线路上如有接头,为防止接头故障时殃及邻近电缆,可将接头用防火保护盒保护或实行其它防火措施.(3)电缆沟的沟底可直接放置电缆,同时沟内也可装置支架,以增加敷设电缆的数量。(4)电缆固定于支架上,水平装置时,外径不大于 50mm 的电力电缆及控制电缆,每隔 0。6m 一个支撑;外径大于 50mm的电力电缆,每隔 1.0m 一个支撑。排成正三角形的单芯电缆,应每隔 1.0m 用绑带扎牢。垂直装置时,每隔 1。0—1。5m应加以固定.(5)电力电缆和控制电缆应分别安装在沟的两边支架上。若不具备条件时,则应将电力电缆安置在控制电缆之上的支架上。(6)电缆沟内全长应装设有连续的接地线装置,接地线的规格应符合法律规范要求。其金属支架、电缆的金属护套和铠装层(除有绝缘要求的例外)应全部和接地装置连接,这是为了避开电缆外皮与金属支架间产生电位差,从而发生沟通电蚀或单位差过高危及人身安全。(7)电缆沟内的金属结构物均需实行镀锌或涂防锈漆的防腐措施. 3、电缆敷设前检查应符合下列要求:(1)电缆的规格、型号、电压等级应符合设计要求;(2)电缆外观应无损伤,绝缘良好,电缆封头实严密,并附有制造厂的商标原封包装;(3)电缆的质量保证书,合格证及出厂试验报告齐全.4、电缆的配盘根据图纸及电缆走向,计算出每个回路的电缆长度,再对比到货的电缆清单,合理地配置每一盘电缆所安装的回路编号,并在电缆盘上标明清楚,这样做的目的是为了尽量减少电缆的中间接头。5、电缆的敷设(1)电缆在运输装卸敷设符合下列要求:—在装卸过程中,严禁直接由车上堆下.—滚动电缆盘时必须顺着电缆的缠紧方向。-敷设原则;由远到近,由大到小。敷设时要专人指挥,用力均匀,速度适当...
