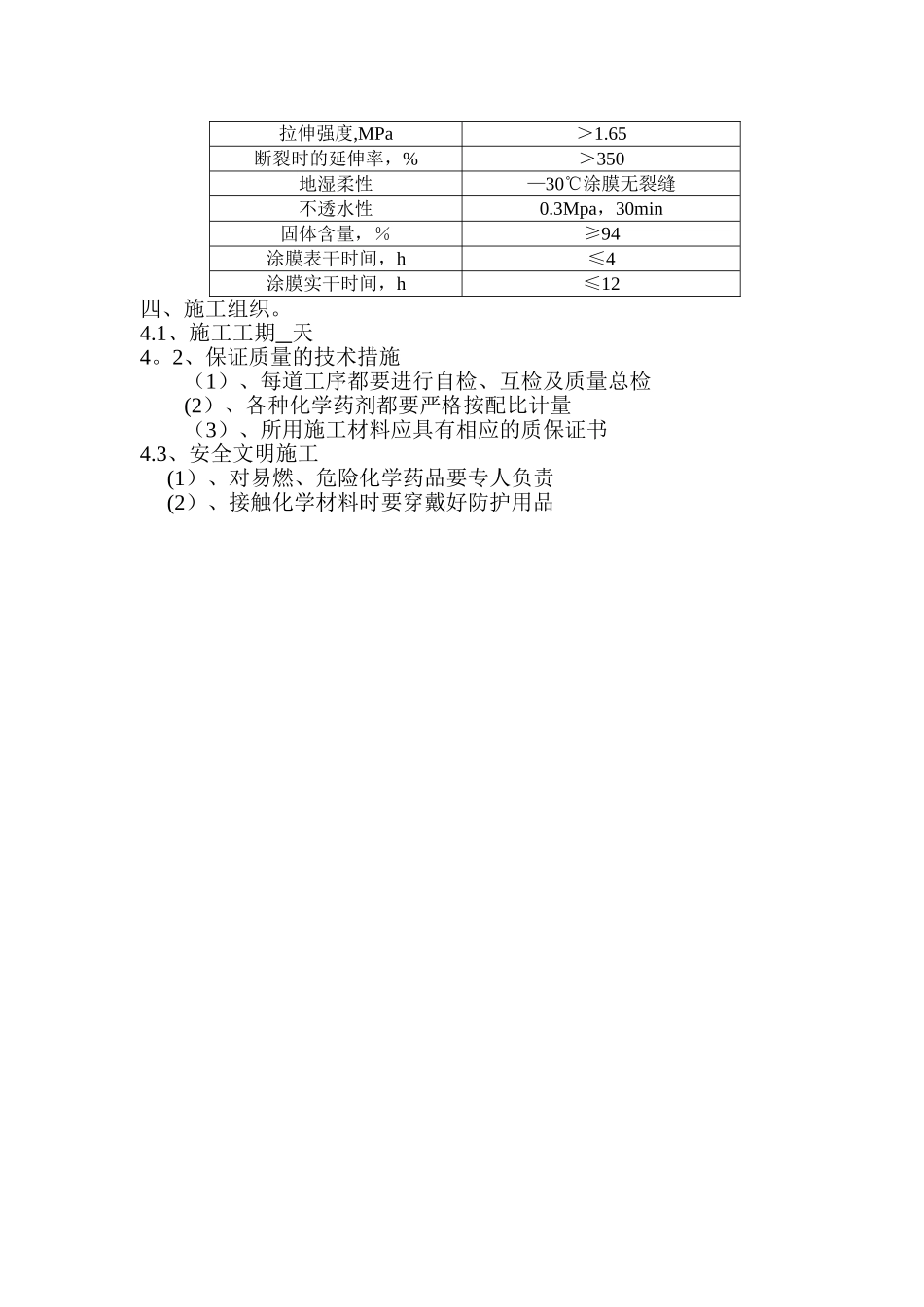

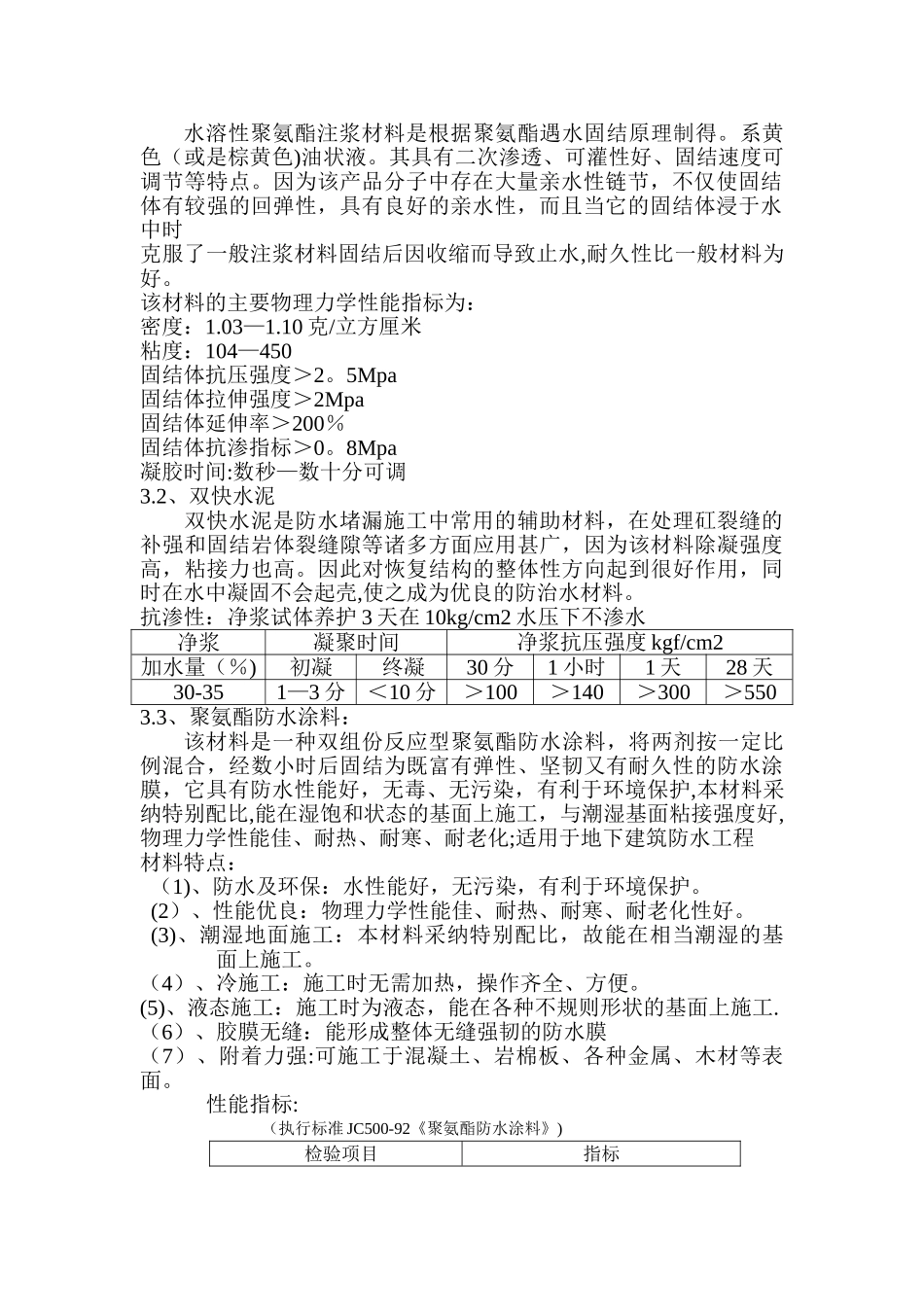

电缆沟防水堵漏施工方案一、 施工方案采纳堵防结合的原则进行施工，对封堵结合处以及空隙实行先用双快水泥进行封堵，然后压注水溶性聚氨酯浆液的方法治理。水溶性聚氨酯堵漏剂遇水产生化学反应发泡、阻水，只要注入一定量的聚氨酯堵漏剂，其在夹缝中充分反应固化后使穿墙管与墙体形成一个整体，达到止水效果，注浆堵漏施工完毕后，对施工部位的表层涂抹聚氨酯涂料 2 涂,以保证施工质量.二、 工艺流程1、电缆管内空隙处注浆堵漏双快水泥封孔、预埋注浆嘴试压聚氨酯注浆割除注浆嘴 封孔 聚氨酯防水涂料施工（1）、封槽封孔预埋注浆嘴 先用回丝塞填以防灌浆时浆液乱窜，然后用双快水泥进行封孔压实,水泥封缝厚度约 3—5cm 同时预埋 2 根注浆嘴。(2)、试压 观察注浆泵上的孔口压力表，通过试压了解裂缝的进浆量和注浆所需的压力.（3)、注浆 a。注浆压力控制在大于静水压力 1-2。5kg。 b。注浆流量 0.5kg/MIN（4）、割管待注入的水溶性聚氨酯堵漏剂与水充分反应固结后,割除预埋注浆嘴。(5)、聚氨酯防水涂料施工 a.基层面处理：将基面浮尘清除洁净b。配料:先将副剂 B 组搅匀，然后将主剂 A 组和副剂 B 组按 1：2 重量比例混合，搅拌均匀后既可以使用。c。涂抹：将混合均匀的胶料用漆刷均匀涂抹，要求厚度一致。三、材料性能和作用机理3.1、水溶性聚氨酯注浆材料：水溶性聚氨酯注浆材料是根据聚氨酯遇水固结原理制得。系黄色（或是棕黄色)油状液。其具有二次渗透、可灌性好、固结速度可调节等特点。因为该产品分子中存在大量亲水性链节，不仅使固结体有较强的回弹性，具有良好的亲水性，而且当它的固结体浸于水中时 克服了一般注浆材料固结后因收缩而导致止水,耐久性比一般材料为好。该材料的主要物理力学性能指标为：密度：1.03—1.10 克/立方厘米粘度：104—450固结体抗压强度＞2。5Mpa固结体拉伸强度＞2Mpa固结体延伸率＞200％固结体抗渗指标＞0。8Mpa凝胶时间:数秒—数十分可调3.2、双快水泥双快水泥是防水堵漏施工中常用的辅助材料，在处理矼裂缝的补强和固结岩体裂缝隙等诸多方面应用甚广，因为该材料除凝强度高，粘接力也高。因此对恢复结构的整体性方向起到很好作用，同时在水中凝固不会起壳,使之成为优良的防治水材料。抗渗性：净浆试体养护 3 天在 10kg/cm2 水压下不渗水净浆凝聚时间净浆抗压强度 kgf/cm2加水量（％)初凝终凝30 分1 小时1 天28 天30-351—3 分＜10 分＞100＞140＞300＞5503.3、聚氨酯防...
