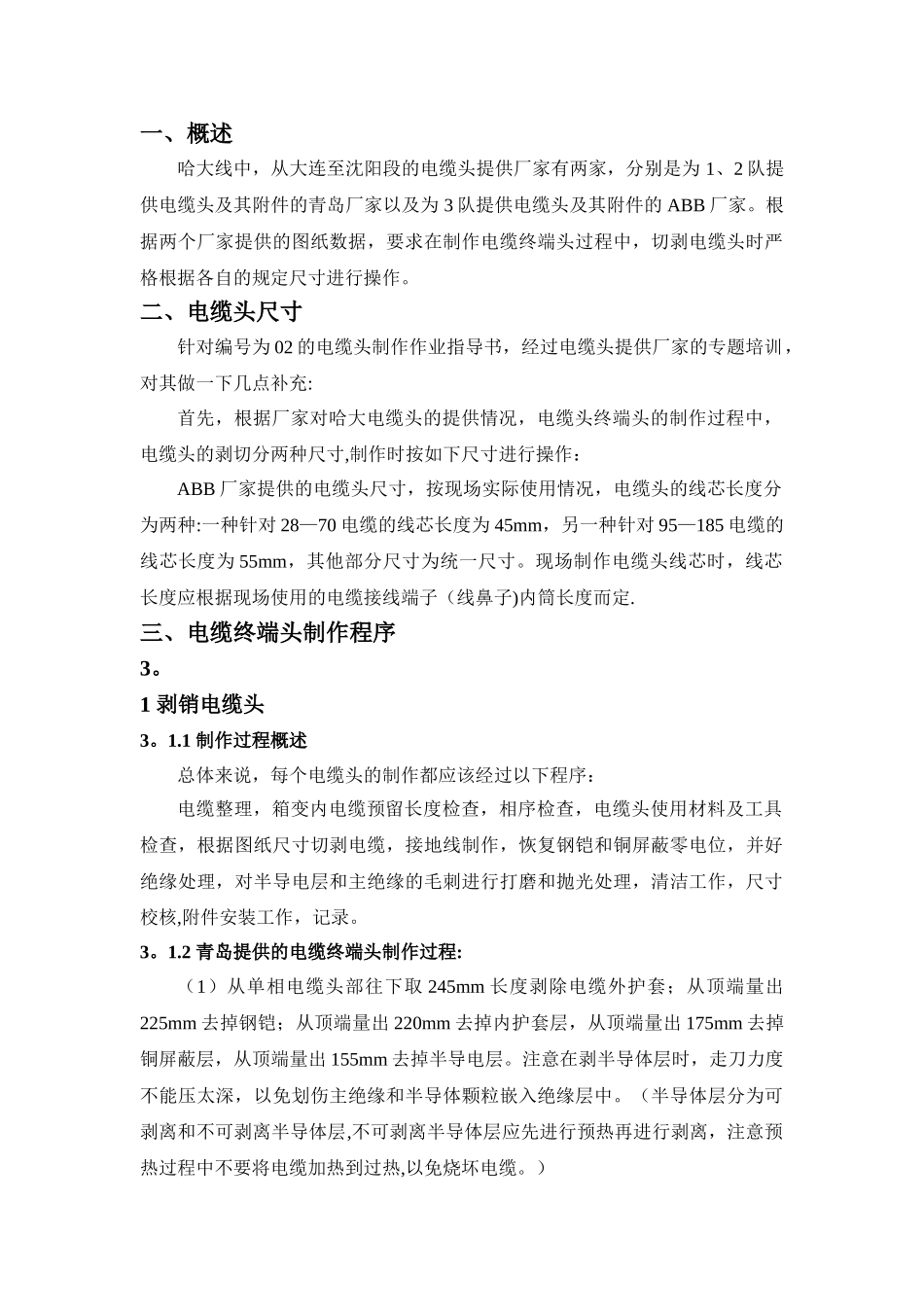

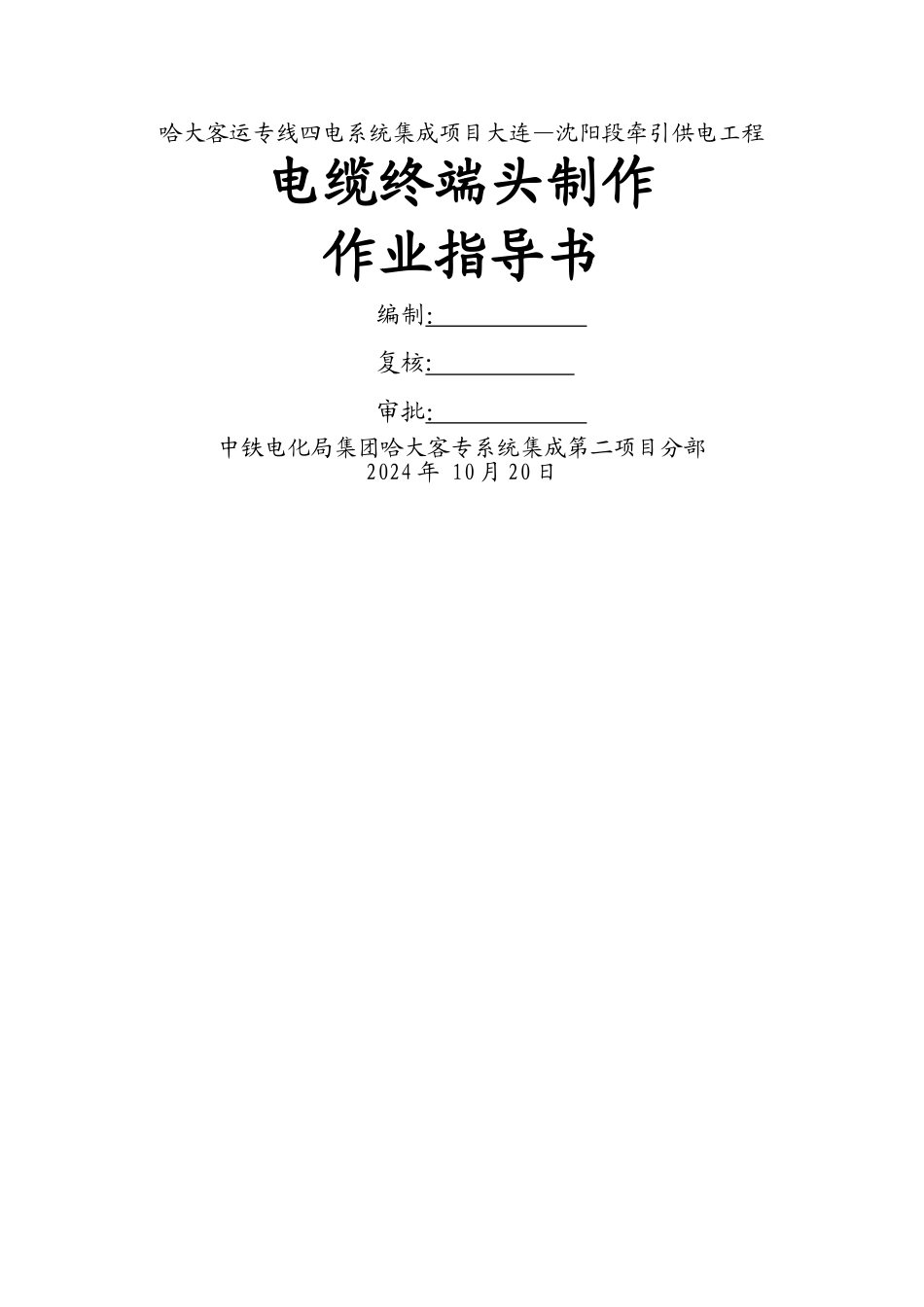

哈大客运专线四电系统集成项目大连—沈阳段牵引供电工程电缆终端头制作作业指导书编制： 复核: 审批： 中铁电化局集团哈大客专系统集成第二项目分部2024 年 10 月 20 日一、概述哈大线中，从大连至沈阳段的电缆头提供厂家有两家，分别是为 1、2 队提供电缆头及其附件的青岛厂家以及为 3 队提供电缆头及其附件的 ABB 厂家。根据两个厂家提供的图纸数据，要求在制作电缆终端头过程中，切剥电缆头时严格根据各自的规定尺寸进行操作。二、电缆头尺寸针对编号为 02 的电缆头制作作业指导书，经过电缆头提供厂家的专题培训，对其做一下几点补充:首先，根据厂家对哈大电缆头的提供情况，电缆头终端头的制作过程中，电缆头的剥切分两种尺寸,制作时按如下尺寸进行操作：ABB 厂家提供的电缆头尺寸，按现场实际使用情况，电缆头的线芯长度分为两种:一种针对 28—70 电缆的线芯长度为 45mm，另一种针对 95—185 电缆的线芯长度为 55mm，其他部分尺寸为统一尺寸。现场制作电缆头线芯时，线芯长度应根据现场使用的电缆接线端子（线鼻子)内筒长度而定.三、电缆终端头制作程序3。1 剥销电缆头3。1.1 制作过程概述总体来说，每个电缆头的制作都应该经过以下程序：电缆整理，箱变内电缆预留长度检查，相序检查，电缆头使用材料及工具检查，根据图纸尺寸切剥电缆，接地线制作，恢复钢铠和铜屏蔽零电位，并好绝缘处理，对半导电层和主绝缘的毛刺进行打磨和抛光处理，清洁工作，尺寸校核,附件安装工作，记录。 3。1.2 青岛提供的电缆终端头制作过程:（1）从单相电缆头部往下取 245mm 长度剥除电缆外护套；从顶端量出225mm 去掉钢铠；从顶端量出 220mm 去掉内护套层，从顶端量出 175mm 去掉铜屏蔽层，从顶端量出 155mm 去掉半导电层。注意在剥半导体层时，走刀力度不能压太深，以免划伤主绝缘和半导体颗粒嵌入绝缘层中。（半导体层分为可剥离和不可剥离半导体层,不可剥离半导体层应先进行预热再进行剥离，注意预热过程中不要将电缆加热到过热,以免烧坏电缆。）(2）清洁电缆绝缘层表面,保证洁净、光滑、无凹痕.清洁时应注意,先清洁半导体层再清洁主绝缘层。（3)在电缆端部剥去长 65(线芯长度）的绝缘层，露出导体，用 PVC 带临时包扎导体线芯端部，然后在线芯绝缘端部和半导体电层端部倒 45°斜角打磨光滑。(4）将电缆外皮从铜屏蔽往下 240mm 用酒精清洁巾擦拭洁净。并在铜屏蔽往下 50mm 处用 PVC 胶带做好相色标记.3。1.3...
