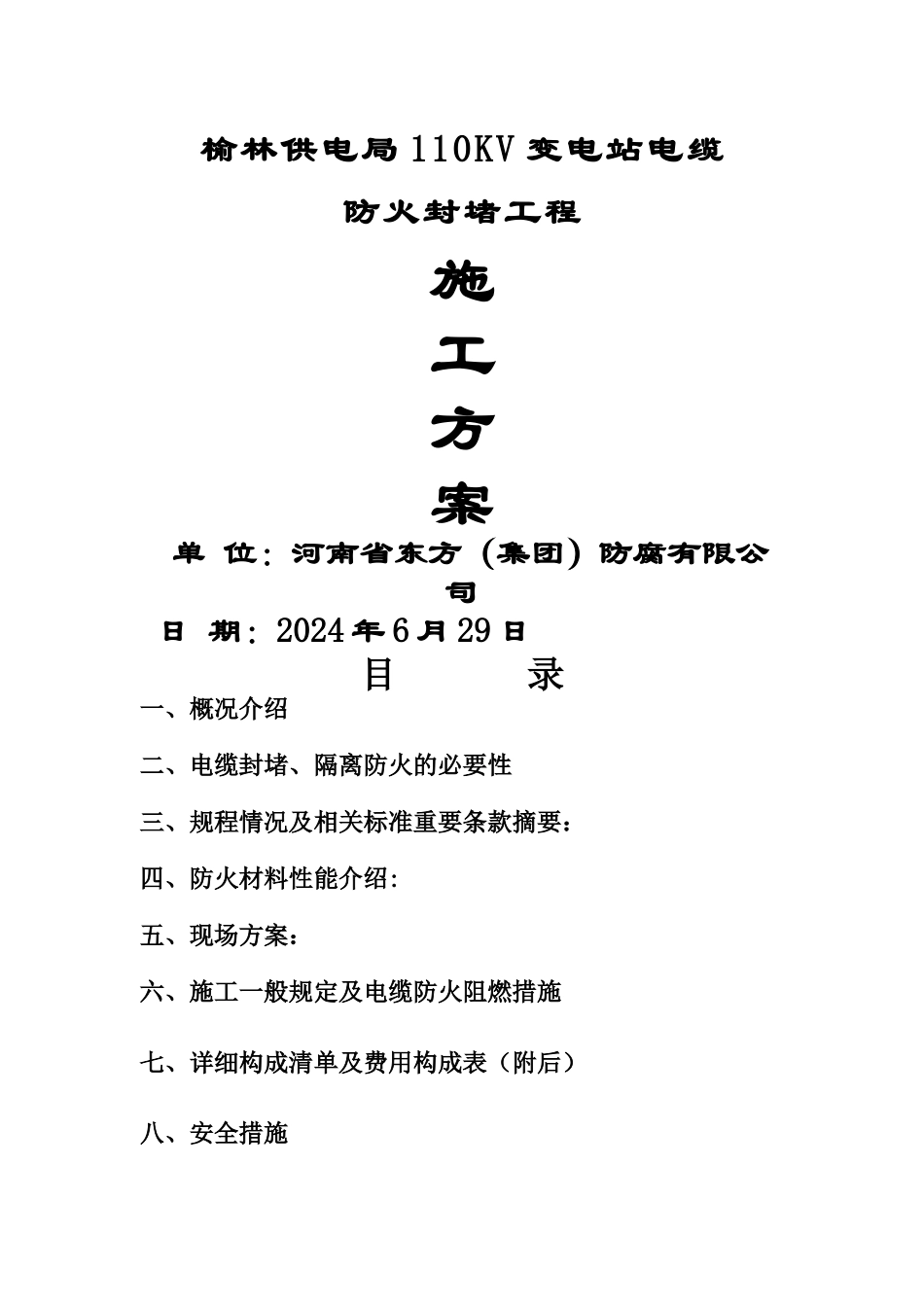

榆林供电局 110KV 变电站电缆防火封堵工程施工方案单 位:河南省东方(集团)防腐有限公司日 期:2024 年 6 月 29 日目 录一、概况介绍二、电缆封堵、隔离防火的必要性三、规程情况及相关标准重要条款摘要:四、防火材料性能介绍:五、现场方案:六、施工一般规定及电缆防火阻燃措施七、详细构成清单及费用构成表(附后)八、安全措施九、文明施工措施十、施工图片及业绩介绍:电缆防火施工方案一、概况介绍为了完善电缆防火阻燃措施,避开减少因电缆着火引起的恶性事故,以保证企业的正常生产。根据本公司多年的施工经验 ,本着采纳新型防火材料在设计中的经济性、合理性且施工方便的原则结合《电缆防火阻燃通用设计》(TD—DL92—3001)的基础上,实行以下措施进行施工。二、电缆封堵、隔离防火的必要性 1、关于防火封堵的典型案例(1)石景山电厂火灾情况 北京石景山电厂,4×200MW 发电机组。当时电缆隧道没有做防火封堵,地面盘柜有封堵。 1994 年 6 月,电缆隧道局部起火,蔓延到整个 18.4km 长的隧道,大火持续 13 小时.1。5km 长电缆隧道全部烧毁,地面控制设备却完好无损,保住的进口设备 4000 万美元,国产设备 1。7 亿元。恢复生产用了 18 天时间.当时电力部在石景山电厂召开了现场会。(2)、神头二电厂火灾情况 山西神头二电厂,6×200MW 发电机组。当时电缆隧道和地面盘柜都没有做防火封堵。 1996 年 8 月 14 日,该电厂电缆隧道局部电缆起火,蔓延到整个隧道。隧道电缆全部烧毁,所有地面控制设备全部烧毁,直接经济损失 7 亿元。恢复生产用了一年半时间。(3)、重庆电信大楼火灾情况 2004 年 12 月 8 日晚,位于重庆大坪的重庆电信大楼发生火灾,市公安消防总队共出动 250 名消防队员,耗时 3 个小时,才将大火成功扑灭。电信大楼一楼全面过火,2 楼也跟着起火,但大火却奇妙地越过了三、四楼,直接燃到了 5 楼,5 楼离 8 楼相隔两层,而 8 楼就是移动通信的机房了,一旦大火蹿入,将对移动通信造成致命打击。因火灾扑救及时,位于该大楼 8 楼的移动通信系统未受损害,得以正常运行。 后来查明,起火部位在一楼营业厅上面的夹层里,原因是电线短路。3、4 层有封堵,所以大火顺着公共竖井从 2 层窜到 5 层。(4)、辽宁辽源中心医院大火2005 年 12 月 15 日,辽源中心医院发生大火,造成 40 人死亡的严重事故。后来查明,火灾原因是电工在地下一层违章操作,造成配电...
