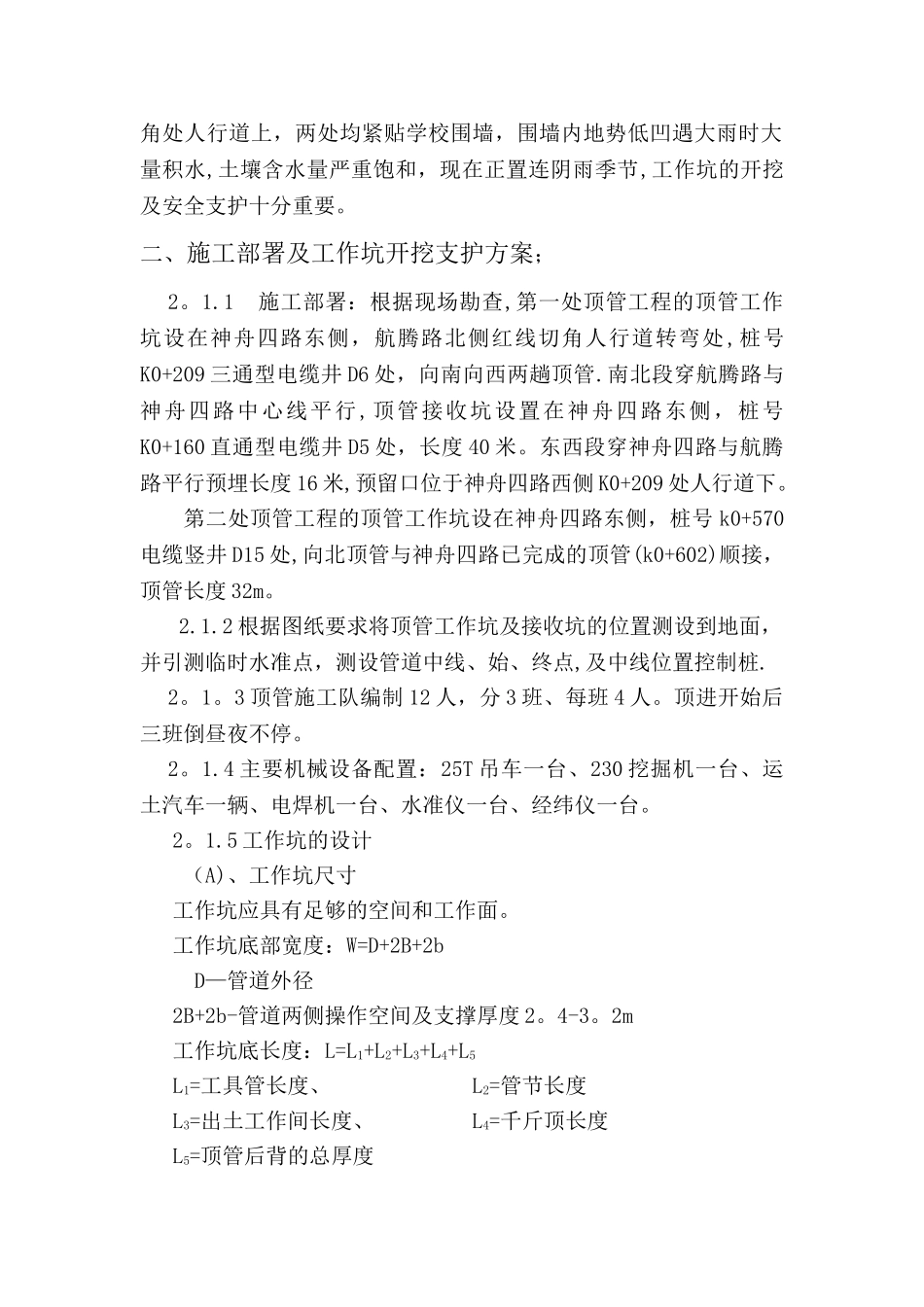

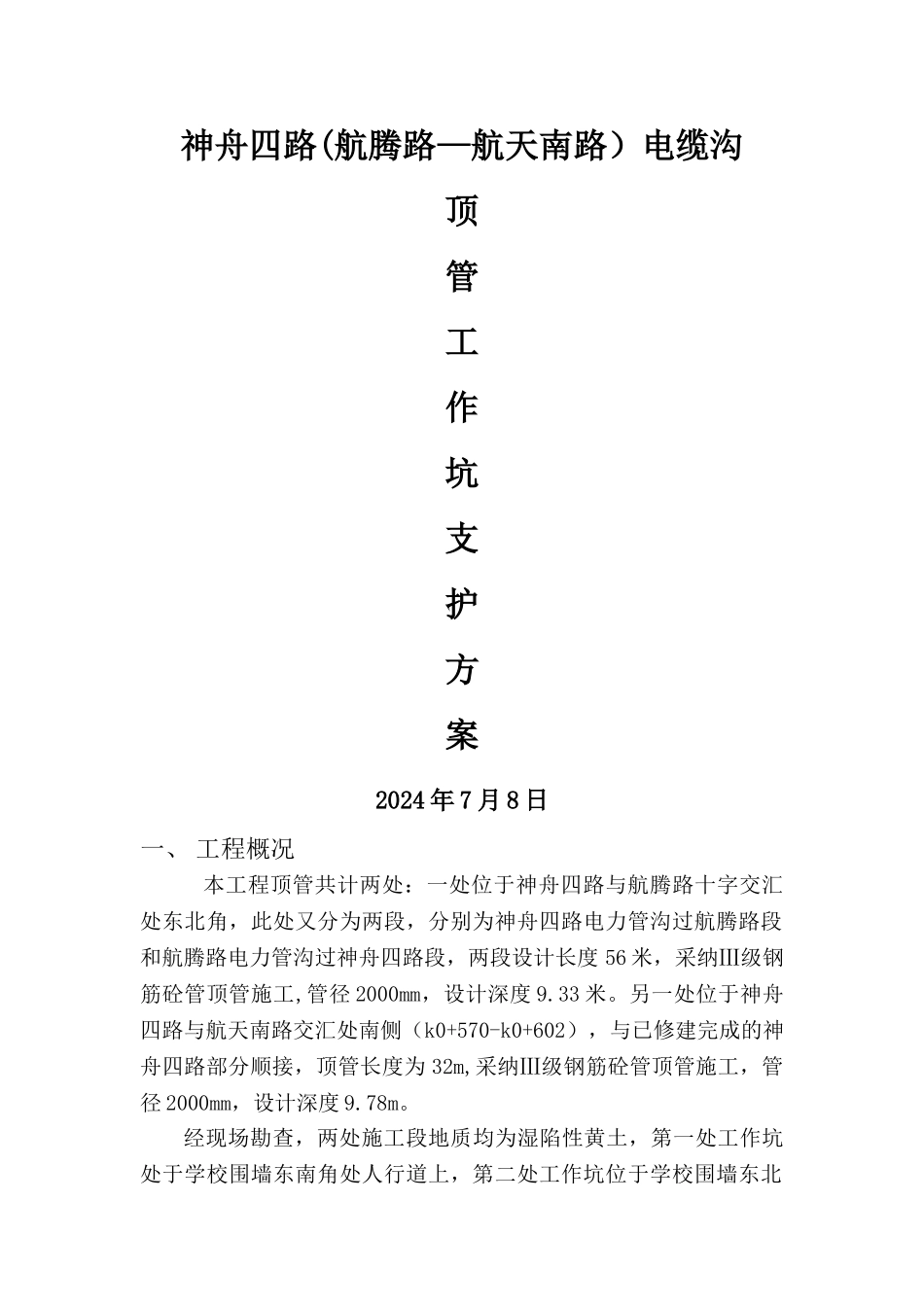

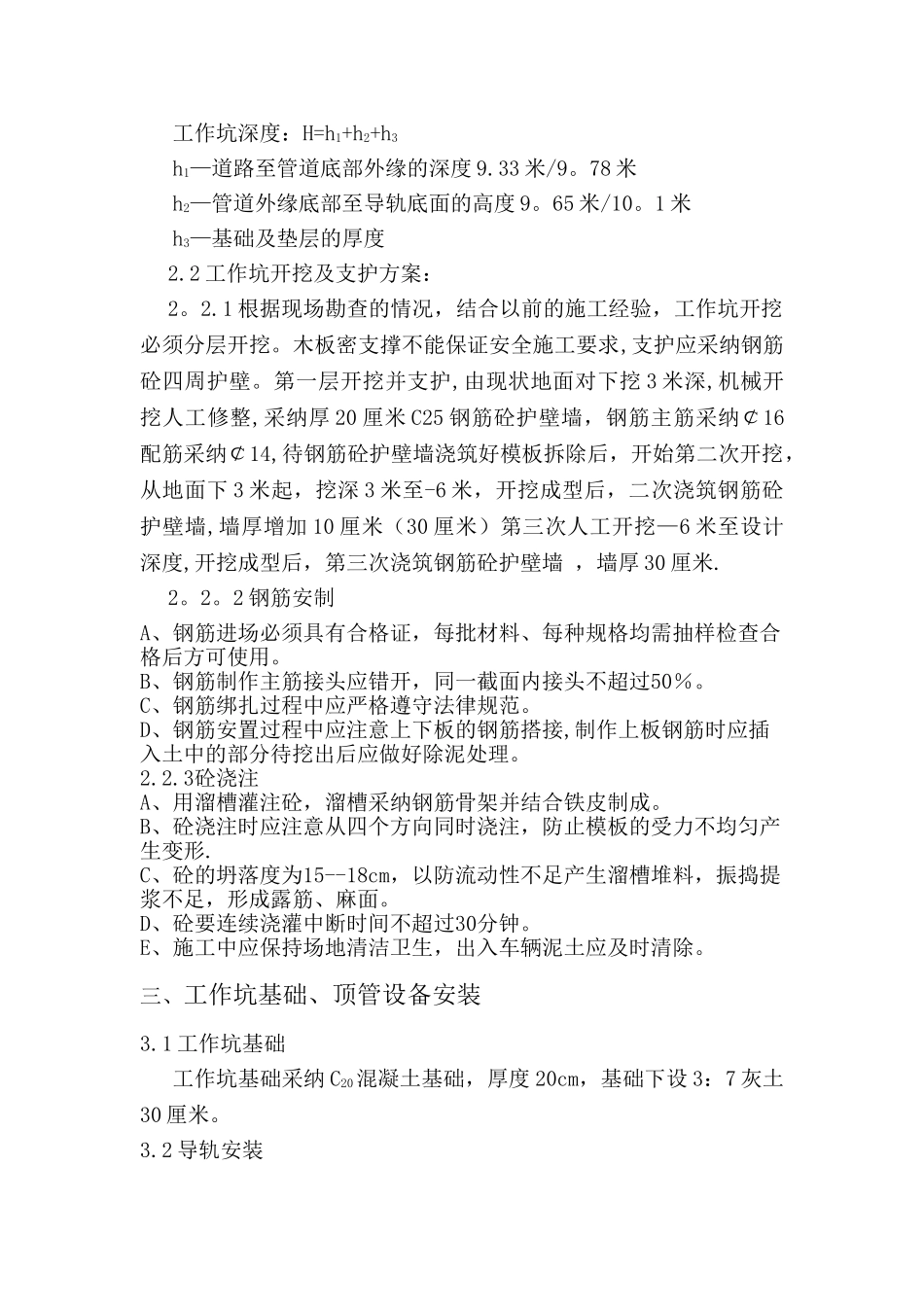

神舟四路(航腾路—航天南路）电缆沟顶管工作坑支护方案 2024 年 7 月 8 日一、 工程概况 本工程顶管共计两处：一处位于神舟四路与航腾路十字交汇处东北角，此处又分为两段，分别为神舟四路电力管沟过航腾路段和航腾路电力管沟过神舟四路段，两段设计长度 56 米，采纳Ⅲ级钢筋砼管顶管施工,管径 2000mm，设计深度 9.33 米。另一处位于神舟四路与航天南路交汇处南侧（k0+570-k0+602），与已修建完成的神舟四路部分顺接，顶管长度为 32m,采纳Ⅲ级钢筋砼管顶管施工，管径 2000mm，设计深度 9.78m。经现场勘查，两处施工段地质均为湿陷性黄土，第一处工作坑处于学校围墙东南角处人行道上，第二处工作坑位于学校围墙东北角处人行道上，两处均紧贴学校围墙，围墙内地势低凹遇大雨时大量积水,土壤含水量严重饱和，现在正置连阴雨季节,工作坑的开挖及安全支护十分重要。二、施工部署及工作坑开挖支护方案；2。1.1 施工部署：根据现场勘查,第一处顶管工程的顶管工作坑设在神舟四路东侧，航腾路北侧红线切角人行道转弯处,桩号K0+209 三通型电缆井 D6 处，向南向西两趟顶管.南北段穿航腾路与神舟四路中心线平行,顶管接收坑设置在神舟四路东侧，桩号K0+160 直通型电缆井 D5 处，长度 40 米。东西段穿神舟四路与航腾路平行预埋长度 16 米,预留口位于神舟四路西侧 K0+209 处人行道下。第二处顶管工程的顶管工作坑设在神舟四路东侧，桩号 k0+570电缆竖井 D15 处,向北顶管与神舟四路已完成的顶管(k0+602)顺接，顶管长度 32m。 2.1.2 根据图纸要求将顶管工作坑及接收坑的位置测设到地面，并引测临时水准点，测设管道中线、始、终点,及中线位置控制桩.2。1。3 顶管施工队编制 12 人，分 3 班、每班 4 人。顶进开始后三班倒昼夜不停。2。1.4 主要机械设备配置：25T 吊车一台、230 挖掘机一台、运土汽车一辆、电焊机一台、水准仪一台、经纬仪一台。2。1.5 工作坑的设计（A)、工作坑尺寸工作坑应具有足够的空间和工作面。工作坑底部宽度：W=D+2B+2bD—管道外径2B+2b-管道两侧操作空间及支撑厚度 2。4-3。2m工作坑底长度：L=L1+L2+L3+L4+L5L1=工具管长度、 L2=管节长度L3=出土工作间长度、 L4=千斤顶长度L5=顶管后背的总厚度工作坑深度：H=h1+h2+h3h1—道路至管道底部外缘的深度 9.33 米/9。78 米h2—管道外缘底部至导轨底面的高度 9。65 米/10。1 米h3—基础及垫层的厚度2.2 工作坑开挖及支护方案：2。2.1 根据...
