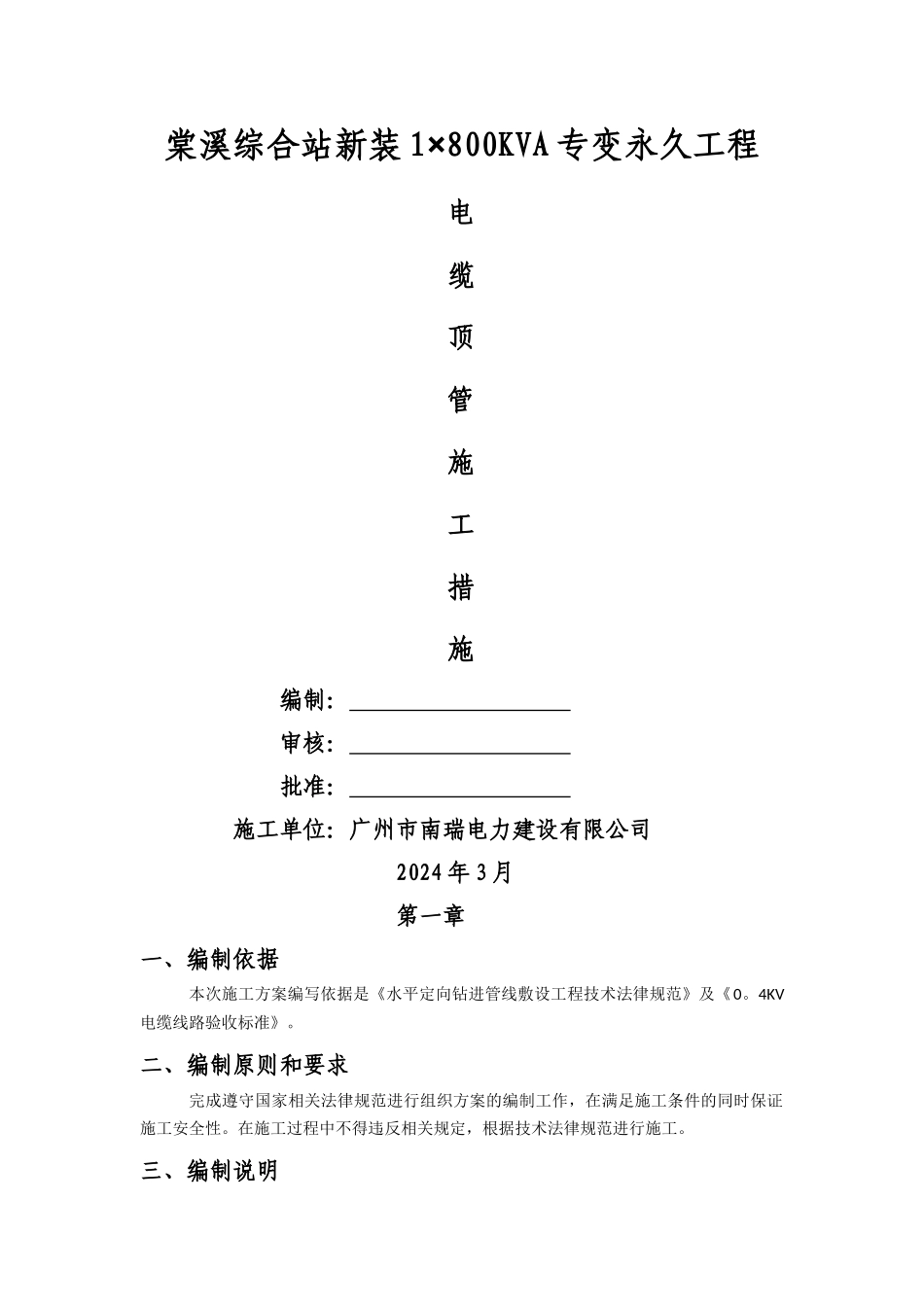

电缆顶管施工措施_第1页
1/7

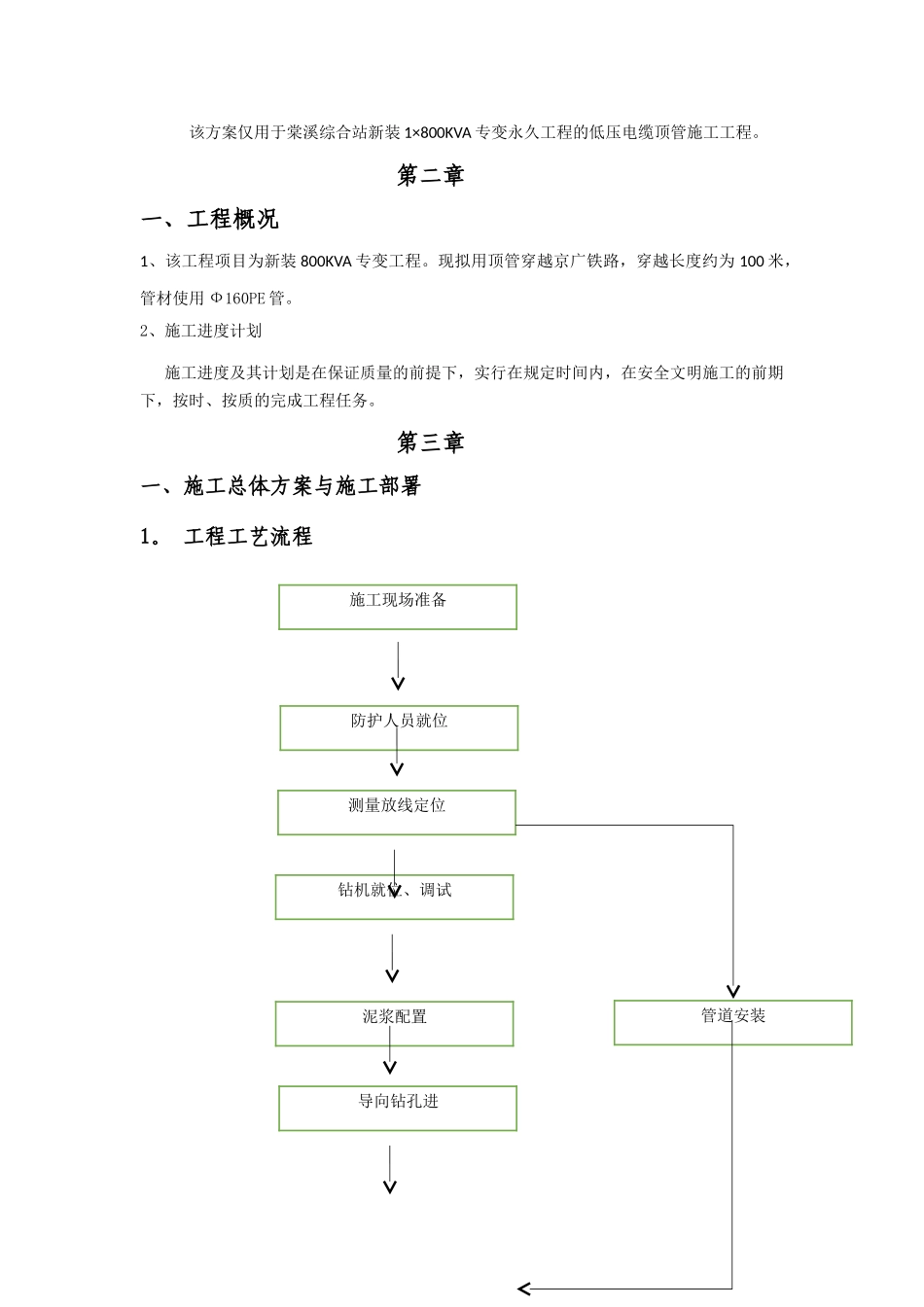

电缆顶管施工措施_第2页
2/7

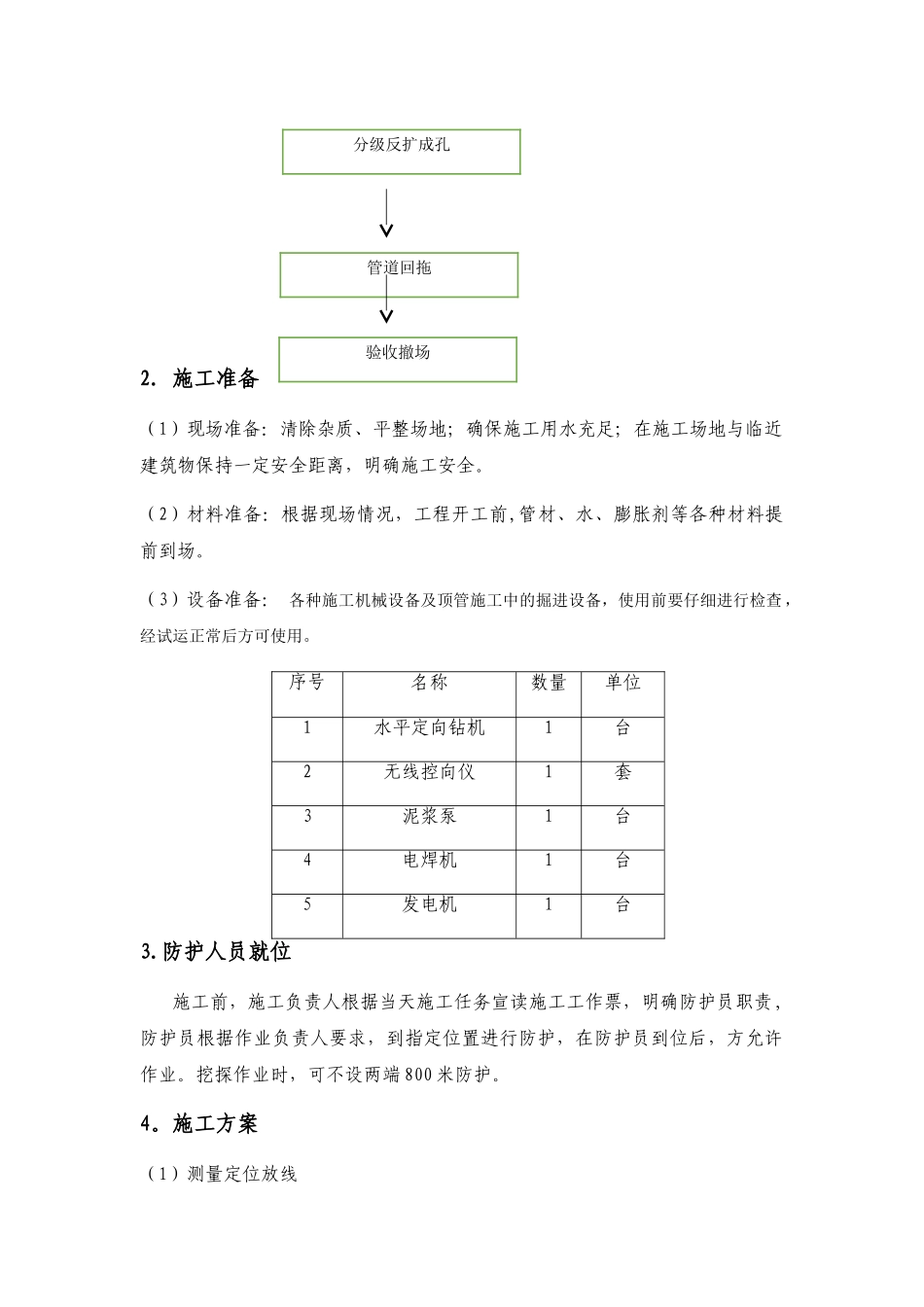

电缆顶管施工措施_第3页
3/7
棠溪综合站新装 1×800KVA 专变永久工程电缆顶管施工措施编制: 审核: 批准: 施工单位:广州市南瑞电力建设有限公司2024 年 3 月第一章一、编制依据本次施工方案编写依据是《水平定向钻进管线敷设工程技术法律规范》及《0。4KV电缆线路验收标准》。二、编制原则和要求完成遵守国家相关法律规范进行组织方案的编制工作,在满足施工条件的同时保证施工安全性。在施工过程中不得违反相关规定,根据技术法律规范进行施工。三、编制说明该方案仅用于棠溪综合站新装 1×800KVA 专变永久工程的低压电缆顶管施工工程。第二章一、工程概况1、该工程项目为新装 800KVA 专变工程。现拟用顶管穿越京广铁路,穿越长度约为 100 米,管材使用 Ф160PE 管。2、施工进度计划 施工进度及其计划是在保证质量的前提下,实行在规定时间内,在安全文明施工的前期下,按时、按质的完成工程任务。第三章 一、施工总体方案与施工部署1。 工程工艺流程 施工现场准备泥浆配置测量放线定位导向钻孔进防护人员就位钻机就位、调试管道安装2. 施工准备 (1)现场准备:清除杂质、平整场地;确保施工用水充足;在施工场地与临近建筑物保持一定安全距离,明确施工安全。(2)材料准备:根据现场情况,工程开工前,管材、水、膨胀剂等各种材料提前到场。 (3)设备准备: 各种施工机械设备及顶管施工中的掘进设备,使用前要仔细进行检查,经试运正常后方可使用。 序号名称数量单位1水平定向钻机1台2无线控向仪1套3泥浆泵1台4电焊机1台5发电机1台3.防护人员就位 施工前,施工负责人根据当天施工任务宣读施工工作票,明确防护员职责,防护员根据作业负责人要求,到指定位置进行防护,在防护员到位后,方允许作业。挖探作业时,可不设两端 800 米防护。4。施工方案 (1)测量定位放线 管道回拖分级反扩成孔验收撤场根据施工要求的管道轴线放出钻机安装位置线、管道两端的具体轴线位置;在路面上放出轴线。a。确定钻机的安装位置、入土点、出土点的具体位置。b。放线入土点、出土点位置左右偏差不超过 200mm,沿管线轴方向误差不超过 200mm,并做出明显标记.从出土点到回拖管线路必须保持直线。 (2)管线复测 施施工场地点位于铁路路基边坡两侧,为了防止意外,在施工前应经设备管理单位确认光电缆路径后才允许开挖。根据现场光电缆路径调整管道轨迹,确定顶管路径。(3)钻机就位和调试 a。 钻机及配套设备就位 按施工布置及法律规范要求将钻机及...
