电表改装和多用电表的使用

电表改装和多用电表的使用_第1页
1/1

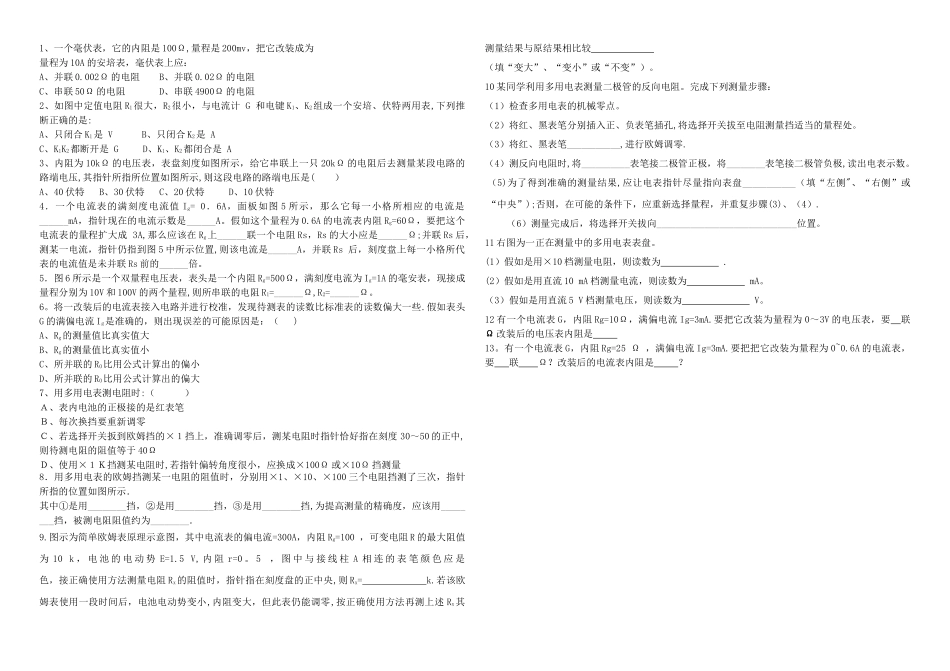

1、一个毫伏表,它的内阻是 100Ω,量程是 200mv,把它改装成为量程为 10A 的安培表,毫伏表上应:A、并联 0.002Ω 的电阻 B、并联 0.02Ω 的电阻C、串联 50Ω 的电阻 D、串联 4900Ω 的电阻2、如图中定值电阻 R1很大,R2很小,与电流计 G 和电键 K1、K2组成一个安培、伏特两用表,下列推断正确的是:A、只闭合 K1是 V B、只闭合 K2是 A C、K1K2都断开是 G D、K1、K2都闭合是 A 3、内阻为 10kΩ 的电压表,表盘刻度如图所示,给它串联上一只 20kΩ 的电阻后去测量某段电路的路端电压,其指针所指所位置如图所示,则这段电路的路端电压是( )A、40 伏特 B、30 伏特 C、20 伏特 D、10 伏特4.一个电流表的满刻度电流值 Ig= 0.6A,面板如图 5 所示,那么它每一小格所相应的电流是______mA,指针现在的电流示数是______A。假如这个量程为 0.6A 的电流表内阻 Rg=60Ω,要把这个电流表的量程扩大成 3A,那么应该在 Rg上______联一个电阻 Rs,Rs 的大小应是______Ω;并联 Rs 后,测某一电流,指针仍指到图 5 中所示位置,则该电流是______A,并联 Rs 后,刻度盘上每一小格所代表的电流值是未并联 Rs 前的______倍。5.图 6 所示是一个双量程电压表,表头是一个内阻 Rg=500Ω,满刻度电流为 Ig=1A 的毫安表,现接成量程分别为 10V 和 100V 的两个量程,则所串联的电阻 R1=______Ω,R2=______Ω。6。将一改装后的电流表接入电路并进行校准,发现待测表的读数比标准表的读数偏大一些.假如表头G 的满偏电流 Ig是准确的,则出现误差的可能原因是:( )A、Rg的测量值比真实值大 B、Rg的测量值比真实值小C、所并联的 R0比用公式计算出的偏小D、所并联的 R0比用公式计算出的偏大7、用多用电表测电阻时:( )A、表内电池的正极接的是红表笔 B、每次换挡要重新调零C、若选择开关扳到欧姆挡的×1挡上,准确调零后,测某电阻时指针恰好指在刻度 30~50 的正中,则待测电阻的阻值等于 40ΩD、使用×1K挡测某电阻时,若指针偏转角度很小,应换成×100Ω 或×10Ω 挡测量8.用多用电表的欧姆挡测某一电阻的阻值时,分别用×1、×10、×100 三个电阻挡测了三次,指针所指的位置如图所示.其中①是用________挡,②是用________挡,③是用________挡,为提高测量的精确度,应该用________挡,被测电阻阻值约为________.9.图示为简单欧姆表原理示意图,其中电流表的偏电流=300A,内阻 Rg...
