高精度基准电流源的设计和实现 电气工程专业

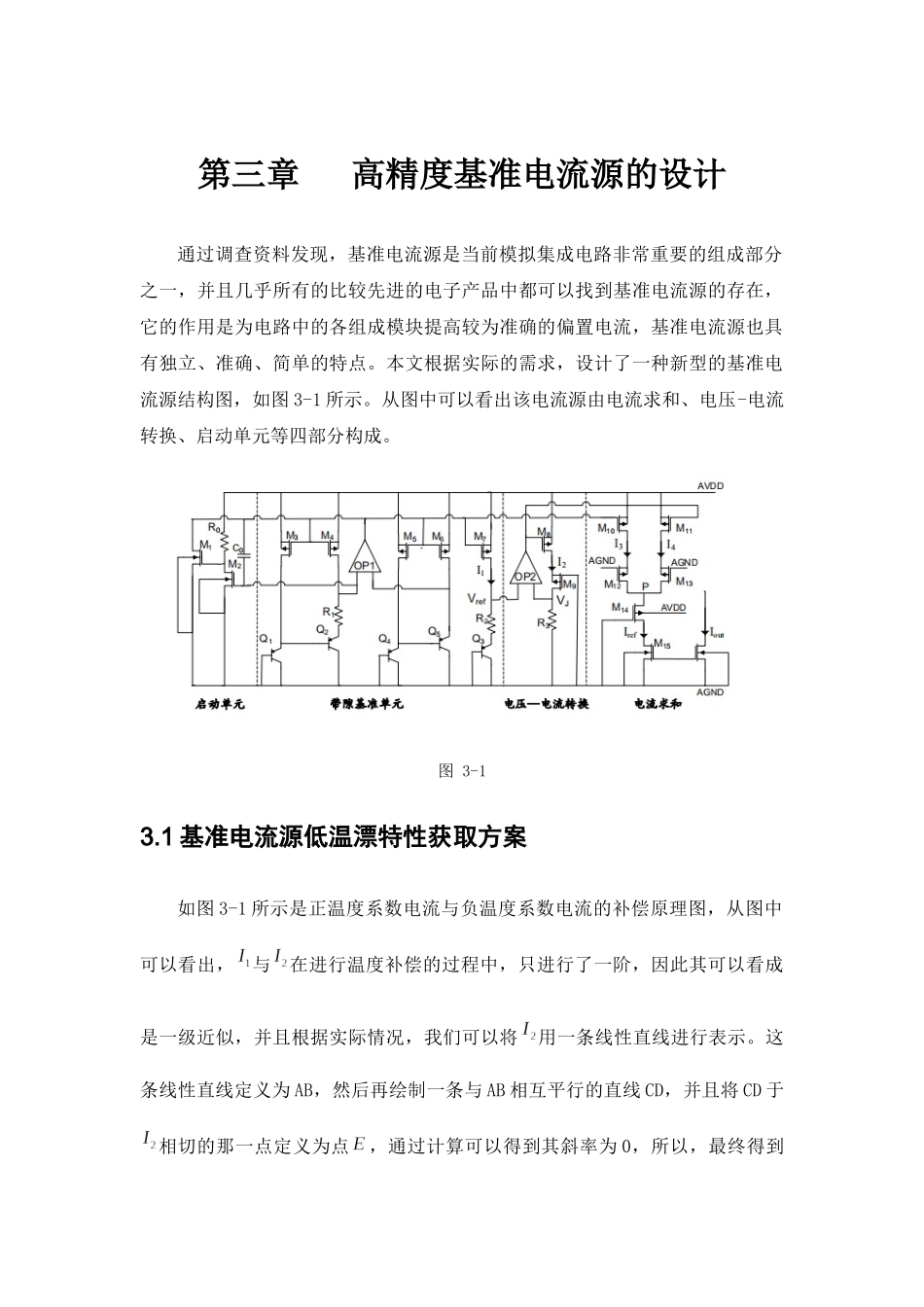

高精度基准电流源的设计和实现  电气工程专业_第1页
1/17

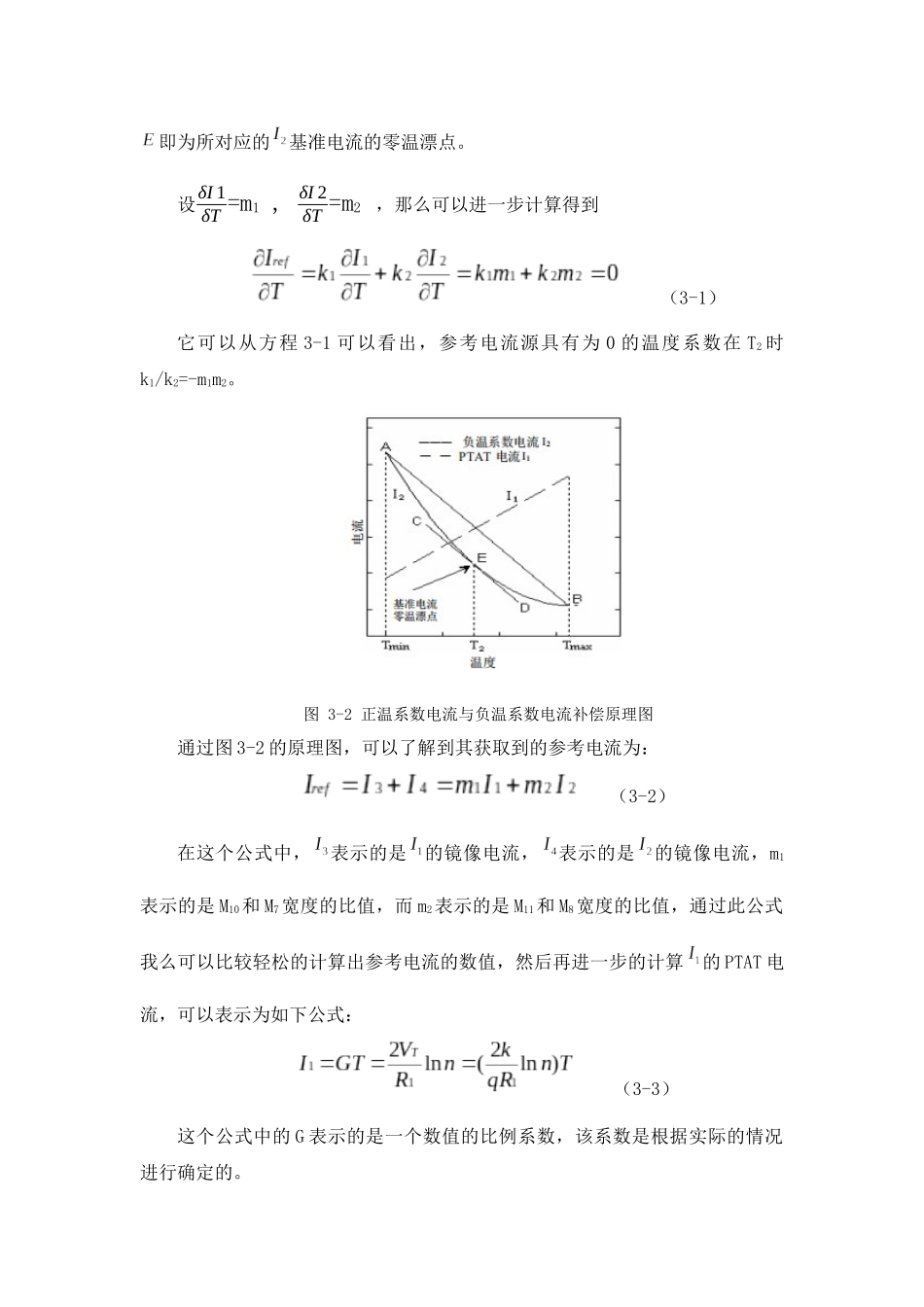

高精度基准电流源的设计和实现  电气工程专业_第2页
2/17

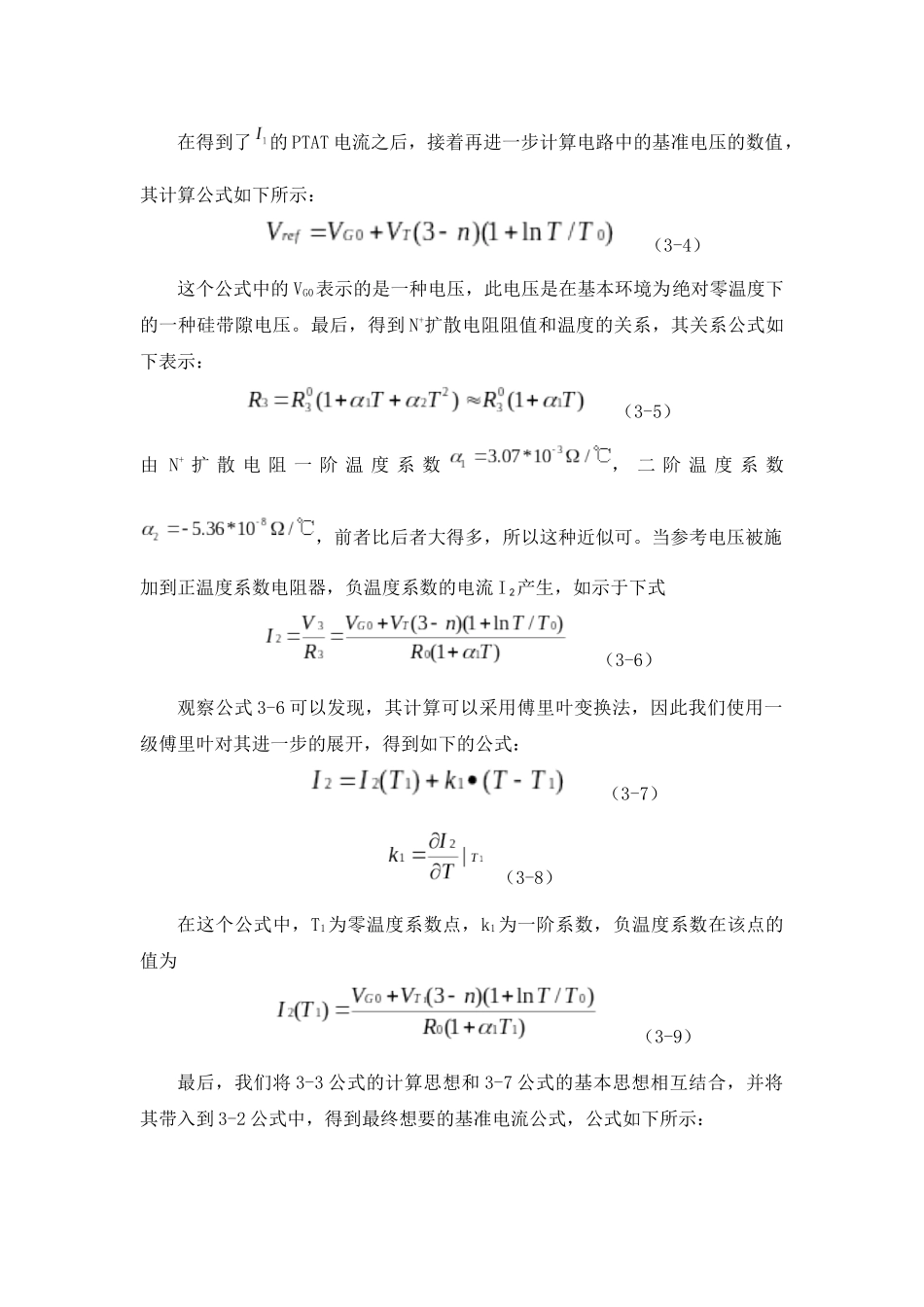

高精度基准电流源的设计和实现  电气工程专业_第3页
3/17
第三章 高精度基准电流源的设计通过调查资料发现,基准电流源是当前模拟集成电路非常重要的组成部分之一,并且几乎所有的比较先进的电子产品中都可以找到基准电流源的存在,它的作用是为电路中的各组成模块提高较为准确的偏置电流,基准电流源也具有独立、准确、简单的特点。本文根据实际的需求,设计了一种新型的基准电流源结构图,如图 3-1 所示。从图中可以看出该电流源由电流求和、电压-电流转换、启动单元等四部分构成。图 3-1 3.1 基准电流源低温漂特性获取方案如图 3-1 所示是正温度系数电流与负温度系数电流的补偿原理图,从图中可以看出,与在进行温度补偿的过程中,只进行了一阶,因此其可以看成是一级近似,并且根据实际情况,我们可以将用一条线性直线进行表示。这条线性直线定义为 AB,然后再绘制一条与 AB 相互平行的直线 CD,并且将 CD 于相切的那一点定义为点,通过计算可以得到其斜率为 0,所以,最终得到即为所对应的基准电流的零温漂点。设δI 1δT =m1 , δI 2δT =m2 ,那么可以进一步计算得到 (3-1)它可以从方程 3-1 可以看出,参考电流源具有为 0 的温度系数在 T2 时k1/k2=-m1m2。图 3-2 正温系数电流与负温系数电流补偿原理图通过图 3-2 的原理图,可以了解到其获取到的参考电流为: (3-2)在这个公式中,表示的是的镜像电流,表示的是的镜像电流,m1表示的是 M10和 M7宽度的比值,而 m2表示的是 M11和 M8宽度的比值,通过此公式我么可以比较轻松的计算出参考电流的数值,然后再进一步的计算的 PTAT 电流,可以表示为如下公式: (3-3)这个公式中的 G 表示的是一个数值的比例系数,该系数是根据实际的情况进行确定的。在得到了的 PTAT 电流之后,接着再进一步计算电路中的基准电压的数值,其计算公式如下所示: (3-4)这个公式中的 VG0表示的是一种电压,此电压是在基本环境为绝对零温度下的一种硅带隙电压。最后,得到 N+扩散电阻阻值和温度的关系,其关系公式如下表示: (3-5)由 N+ 扩 散 电 阻 一 阶 温 度 系 数, 二 阶 温 度 系 数,前者比后者大得多,所以这种近似可。当参考电压被施加到正温度系数电阻器,负温度系数的电流 I 2产生,如示于下式 (3-6)观察公式 3-6 可以发现,其计算可以采用傅里叶变换法,因此我们使用一级傅里叶对其进一步的展开,得到如下的公式: (3-7) (3-8)在这个公式中,T1为零温度系数点,k1为一...
