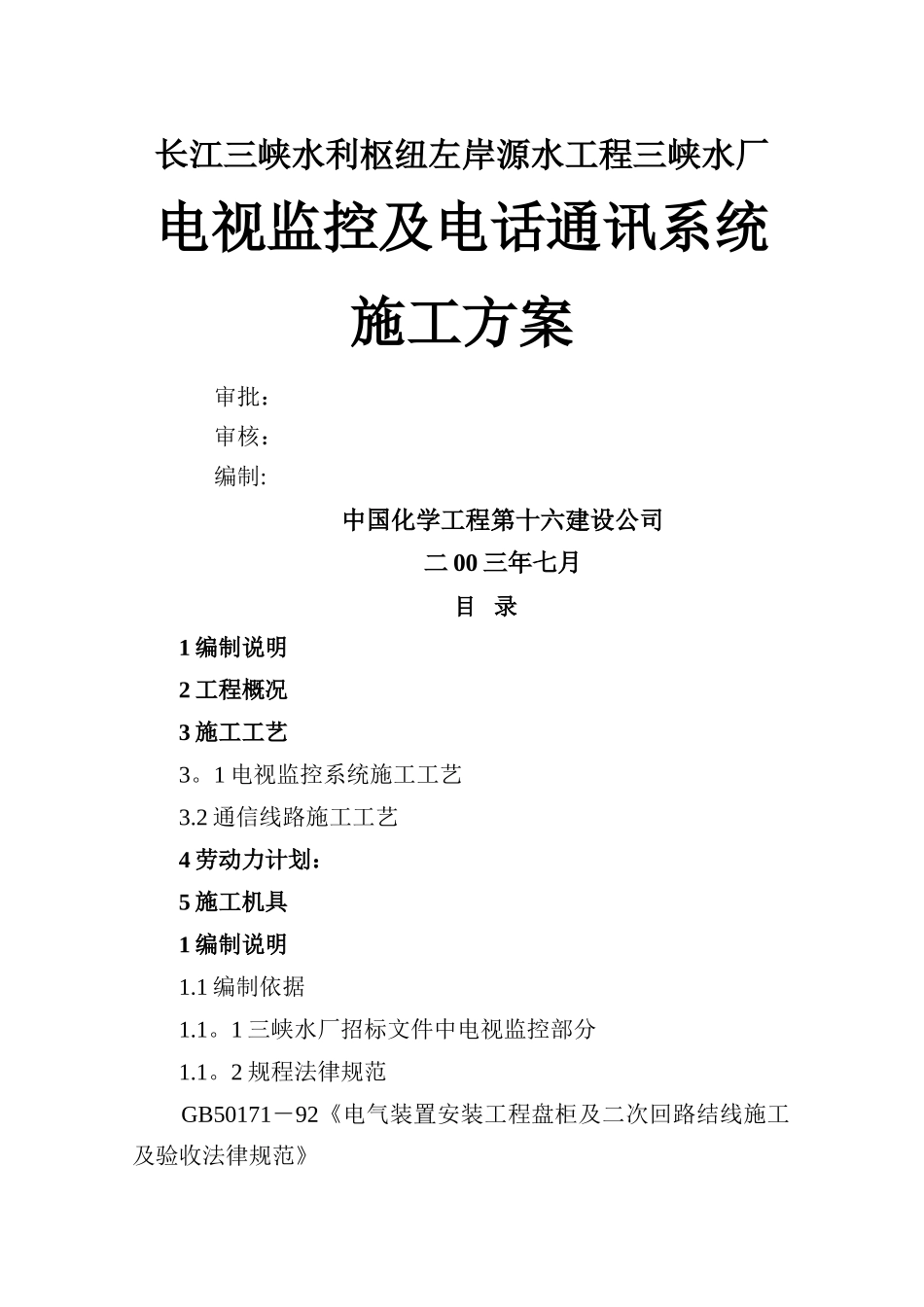

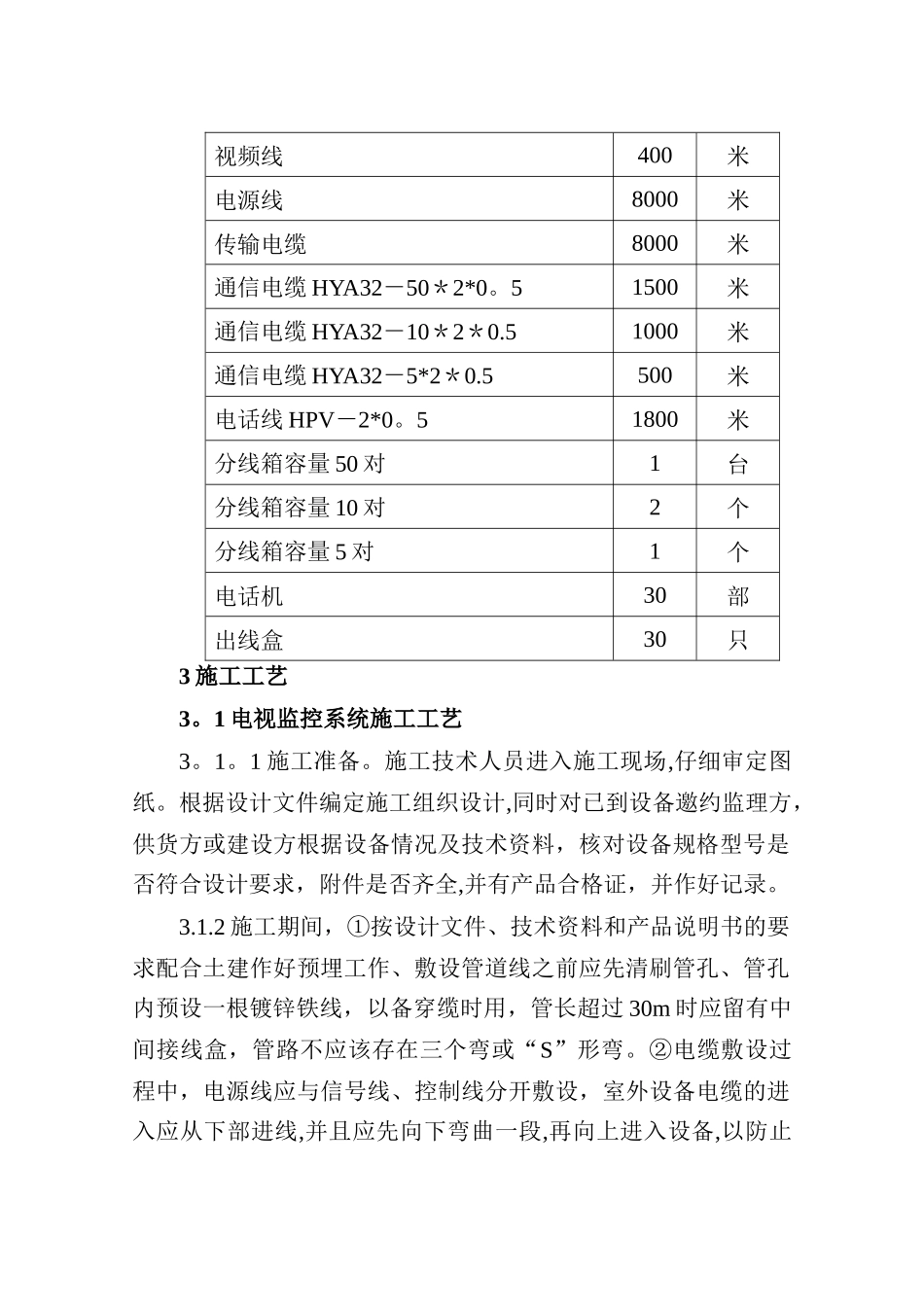

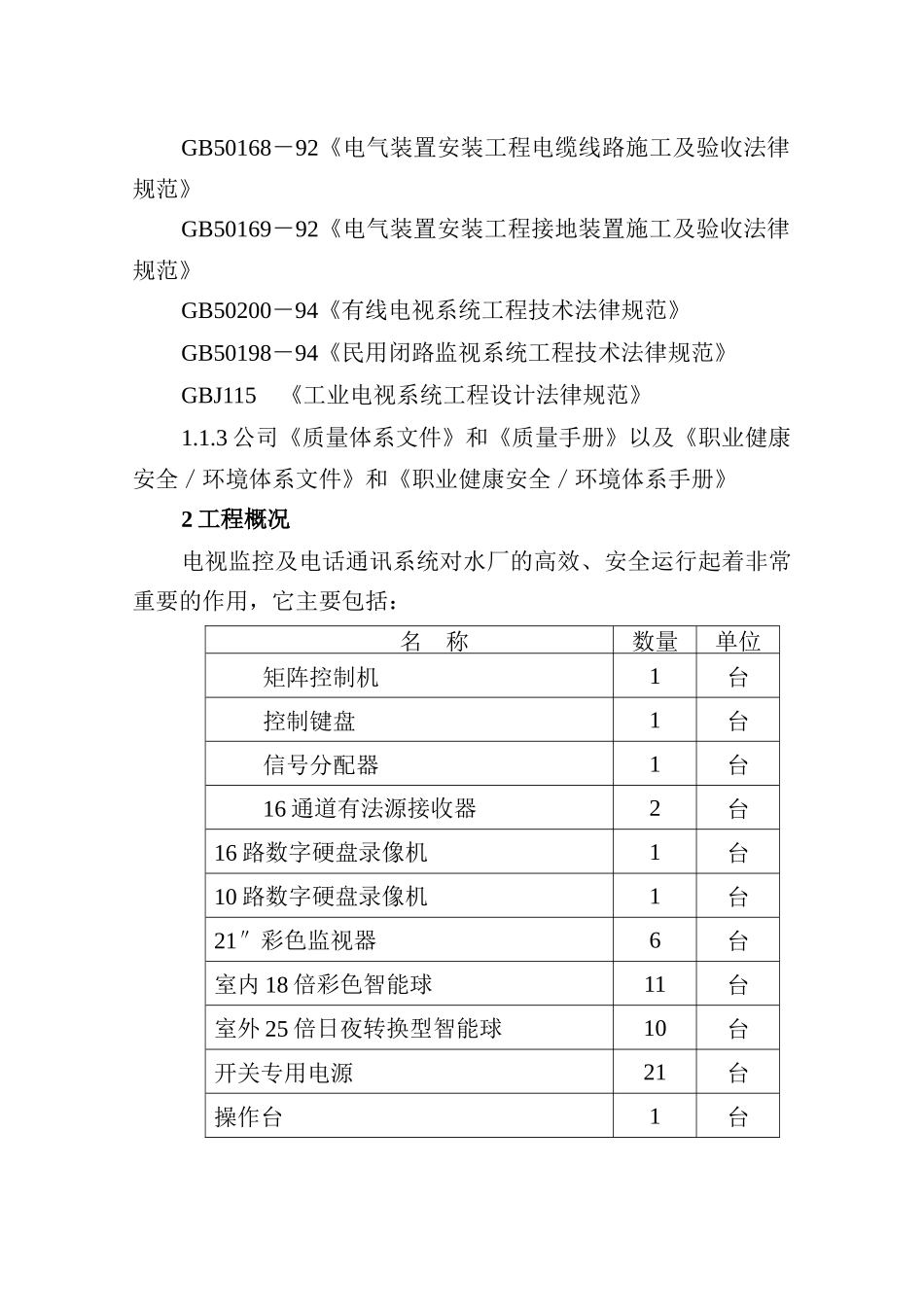

长江三峡水利枢纽左岸源水工程三峡水厂电视监控及电话通讯系统施工方案审批：审核：编制:中国化学工程第十六建设公司二 00 三年七月目 录1 编制说明2 工程概况3 施工工艺3。1 电视监控系统施工工艺3.2 通信线路施工工艺4 劳动力计划：5 施工机具1 编制说明1.1 编制依据1.1。1 三峡水厂招标文件中电视监控部分1.1。2 规程法律规范GB50171－92《电气装置安装工程盘柜及二次回路结线施工及验收法律规范》GB50168－92《电气装置安装工程电缆线路施工及验收法律规范》GB50169－92《电气装置安装工程接地装置施工及验收法律规范》GB50200－94《有线电视系统工程技术法律规范》GB50198－94《民用闭路监视系统工程技术法律规范》GBJ115 《工业电视系统工程设计法律规范》1.1.3 公司《质量体系文件》和《质量手册》以及《职业健康安全／环境体系文件》和《职业健康安全／环境体系手册》2 工程概况电视监控及电话通讯系统对水厂的高效、安全运行起着非常重要的作用，它主要包括：名 称数量单位矩阵控制机1台控制键盘 1台信号分配器 1台16 通道有法源接收器 2台16 路数字硬盘录像机 1台10 路数字硬盘录像机 1台21″彩色监视器 6台室内 18 倍彩色智能球 11台室外 25 倍日夜转换型智能球10台开关专用电源 21台操作台 1台视频线400米电源线8000米传输电缆8000米通信电缆 HYA32－50＊2*0。51500米通信电缆 HYA32－10＊2＊0.51000米通信电缆 HYA32－5*2＊0.5500米电话线 HPV－2*0。51800米分线箱容量 50 对1台分线箱容量 10 对2个分线箱容量 5 对1个电话机30部出线盒30只3 施工工艺3。1 电视监控系统施工工艺3。1。1 施工准备。施工技术人员进入施工现场,仔细审定图纸。根据设计文件编定施工组织设计,同时对已到设备邀约监理方，供货方或建设方根据设备情况及技术资料，核对设备规格型号是否符合设计要求，附件是否齐全,并有产品合格证，并作好记录。3.1.2 施工期间，①按设计文件、技术资料和产品说明书的要求配合土建作好预埋工作、敷设管道线之前应先清刷管孔、管孔内预设一根镀锌铁线，以备穿缆时用，管长超过 30m 时应留有中间接线盒，管路不应该存在三个弯或“S”形弯。②电缆敷设过程中，电源线应与信号线、控制线分开敷设，室外设备电缆的进入应从下部进线,并且应先向下弯曲一段,再向上进入设备,以防止水的进入。在电缆敷设时应逐盘核对，根据实际长度来确定选配电缆，避开电缆的接续。电缆接续时应采纳...
