电路分析试卷

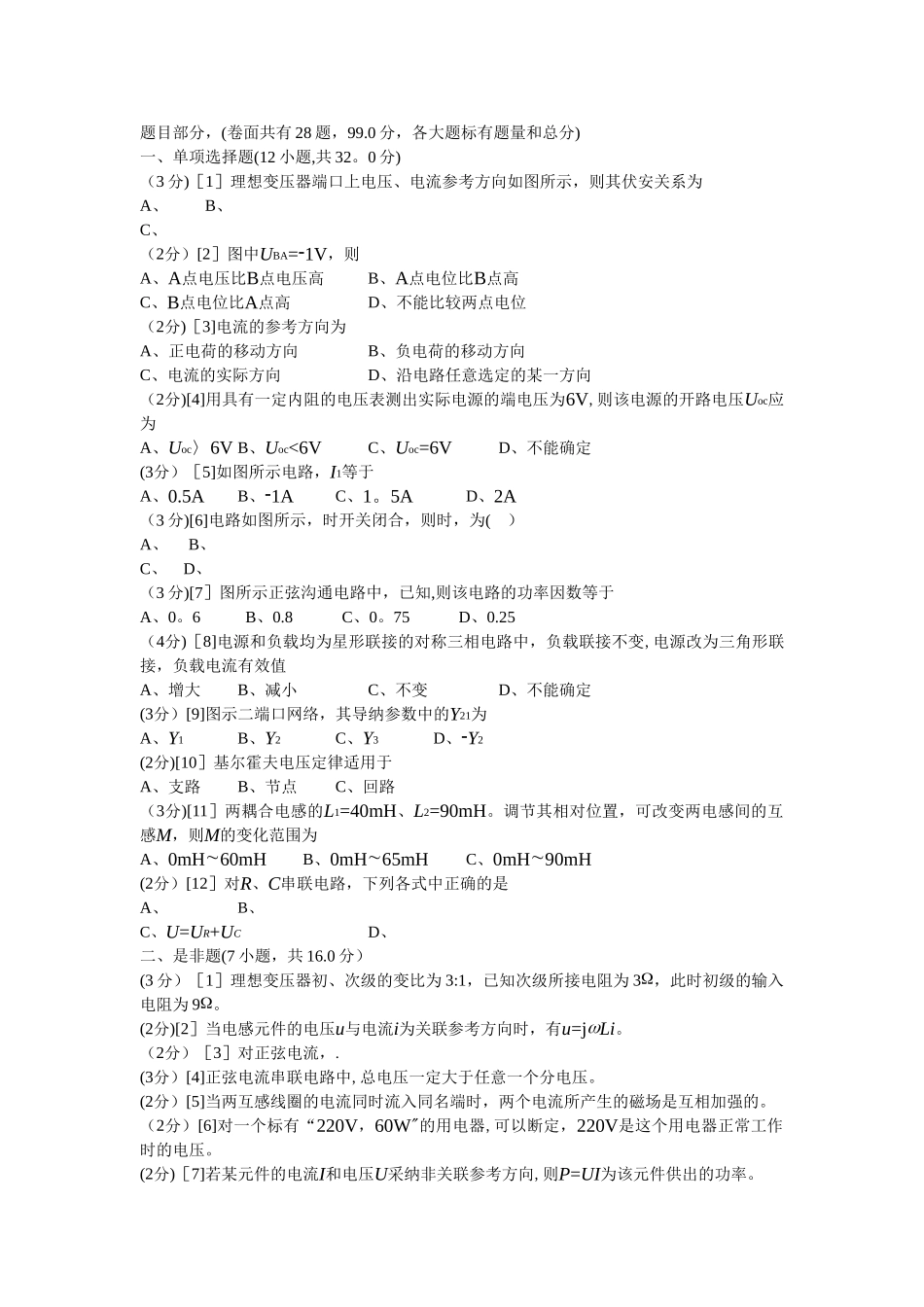

题目部分，(卷面共有 28 题，99.0 分，各大题标有题量和总分)一、单项选择题(12 小题,共 32。0 分)（3 分)［1］理想变压器端口上电压、电流参考方向如图所示，则其伏安关系为A、B、C、（2分）[2］图中UBA=1V，则A、A点电压比B点电压高B、A点电位比B点高C、B点电位比A点高D、不能比较两点电位（2分)［3]电流的参考方向为A、正电荷的移动方向B、负电荷的移动方向C、电流的实际方向D、沿电路任意选定的某一方向（2分)[4]用具有一定内阻的电压表测出实际电源的端电压为6V,则该电源的开路电压Uoc应为A、Uoc〉6V B、Uoc<6VC、Uoc=6VD、不能确定(3分）［5]如图所示电路，I1等于A、0.5AB、1AC、1。5AD、2A（3 分)[6]电路如图所示，时开关闭合，则时，为( ）A、 B、C、 D、（3 分)[7］图所示正弦沟通电路中，已知,则该电路的功率因数等于A、0。6 B、0.8 C、0。75 D、0.25（4分)［8]电源和负载均为星形联接的对称三相电路中，负载联接不变,电源改为三角形联接，负载电流有效值A、增大B、减小C、不变D、不能确定(3分）[9]图示二端口网络，其导纳参数中的Y21为A、Y1B、Y2C、Y3D、Y2(2分)[10］基尔霍夫电压定律适用于A、支路B、节点C、回路（3分)[11］两耦合电感的L1=40mH、L2=90mH。调节其相对位置，可改变两电感间的互感M，则M的变化范围为A、0mH60mHB、0mH65mHC、0mH90mH(2分）[12］对R、C串联电路，下列各式中正确的是A、B、C、U=UR+UCD、二、是非题(7 小题，共 16.0 分）(3 分）［1］理想变压器初、次级的变比为 3:1，已知次级所接电阻为 3，此时初级的输入电阻为 9。(2分)[2］当电感元件的电压u与电流i为关联参考方向时，有u=jLi。（2分）［3］对正弦电流，.(3分）[4]正弦电流串联电路中,总电压一定大于任意一个分电压。(2分）[5]当两互感线圈的电流同时流入同名端时，两个电流所产生的磁场是互相加强的。（2分）[6]对一个标有“220V，60W"的用电器,可以断定，220V是这个用电器正常工作时的电压。(2分)［7]若某元件的电流I和电压U采纳非关联参考方向,则P=UI为该元件供出的功率。三、填空题(3 小题,共 7。0 分)(2 分）［1]一阶电路的全响应等于零状态响应与_________的叠加.（1 分)［2]时间常数越大，暂态过程持续的时间就越_________。(4 分)［3］为了分析问题的方便，我们认为换路是在 t=0 时刻进行的，并把换路前的最终时刻记为 t=________，把换路后的最初时刻记为 t=________,换路经历时间为_____...
