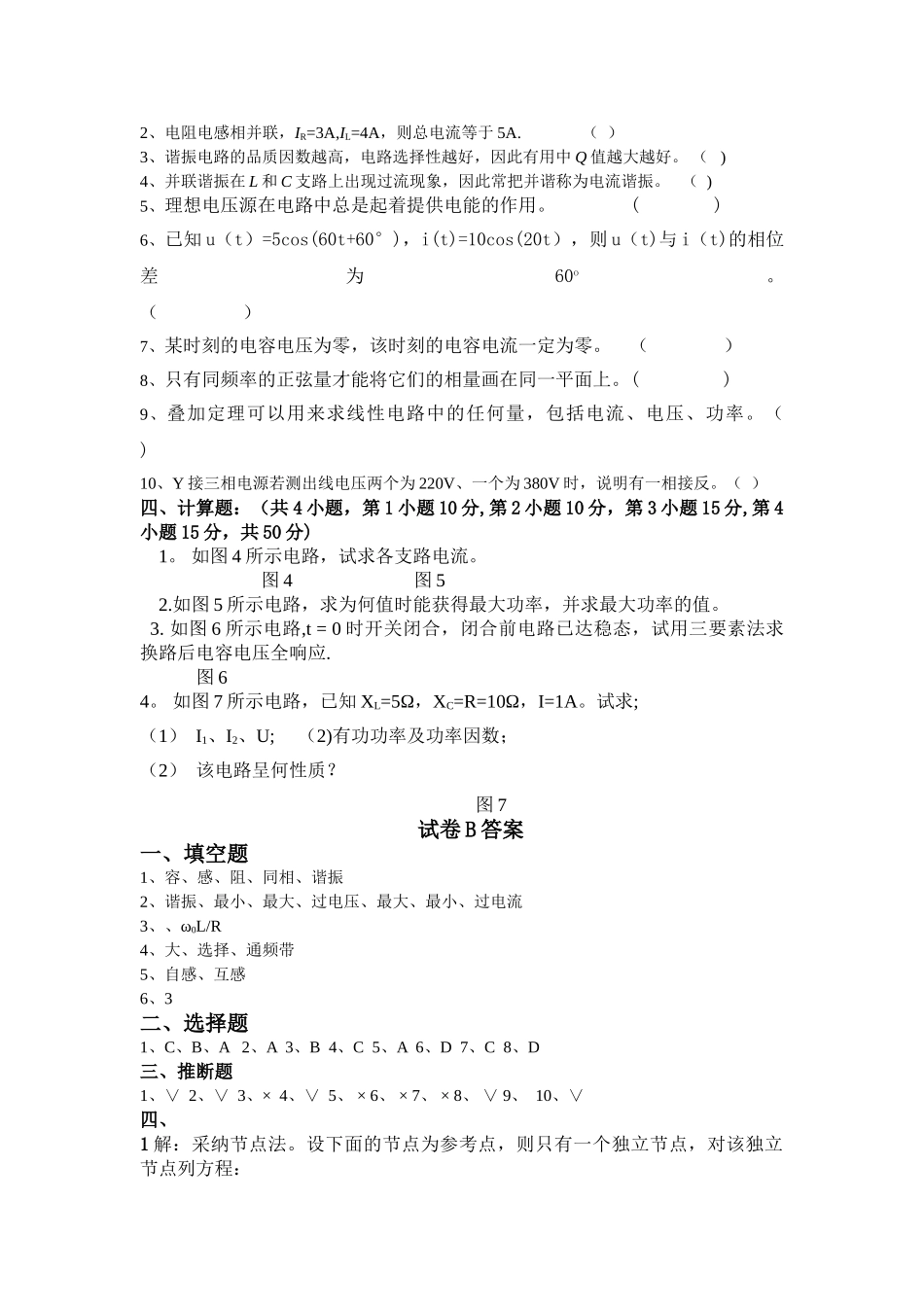

电路分析试卷B及答案_第2页
2/3

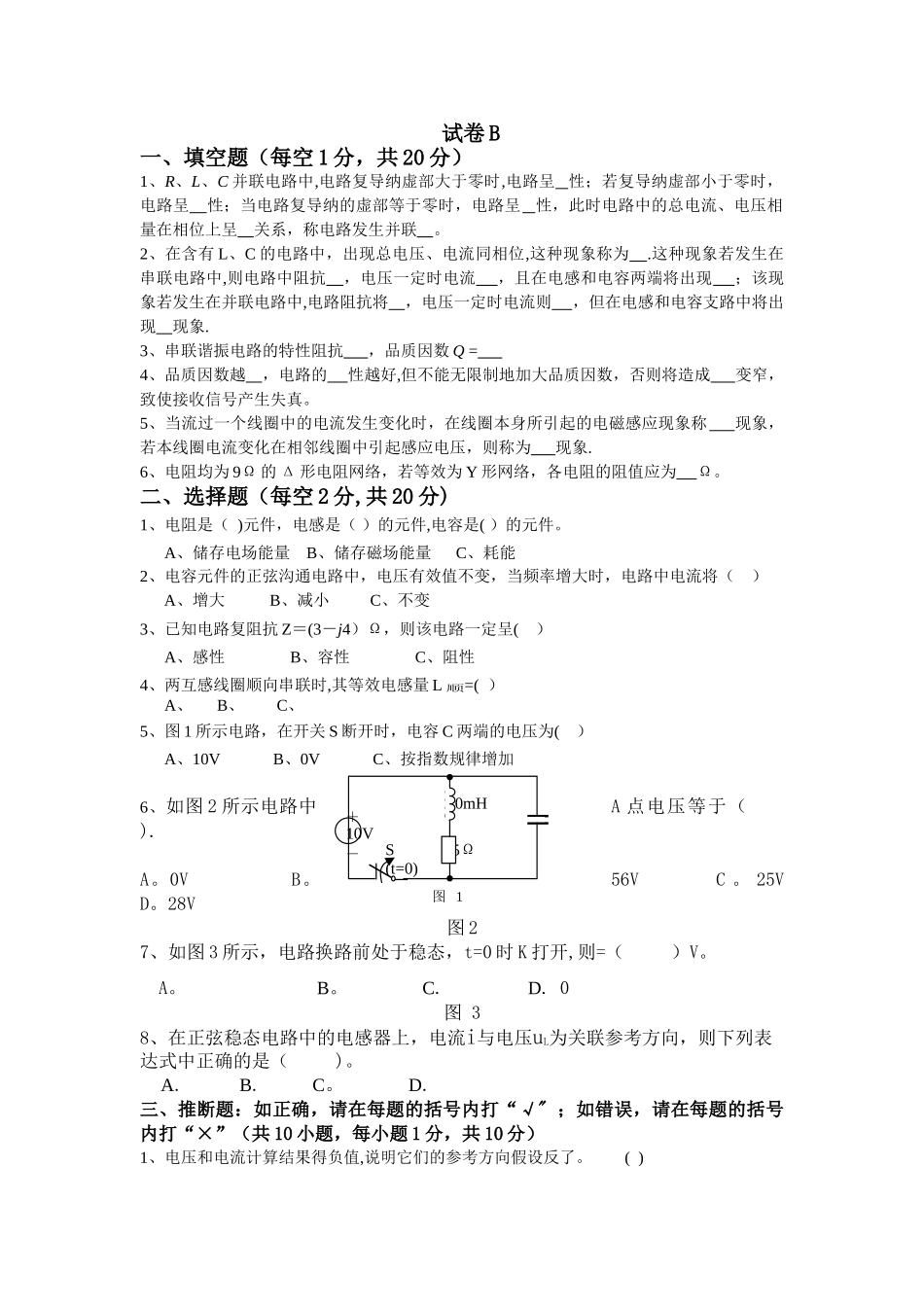

电路分析试卷B及答案_第3页
3/3
试卷 B一、填空题(每空 1 分,共 20 分)1、R、L、C 并联电路中,电路复导纳虚部大于零时,电路呈 性;若复导纳虚部小于零时,电路呈 性;当电路复导纳的虚部等于零时,电路呈 性,此时电路中的总电流、电压相量在相位上呈 关系,称电路发生并联 。2、在含有 L、C 的电路中,出现总电压、电流同相位,这种现象称为 .这种现象若发生在串联电路中,则电路中阻抗 ,电压一定时电流 ,且在电感和电容两端将出现 ;该现象若发生在并联电路中,电路阻抗将 ,电压一定时电流则 ,但在电感和电容支路中将出现 现象.3、串联谐振电路的特性阻抗 ,品质因数 Q = 4、品质因数越 ,电路的 性越好,但不能无限制地加大品质因数,否则将造成 变窄,致使接收信号产生失真。5、当流过一个线圈中的电流发生变化时,在线圈本身所引起的电磁感应现象称 现象,若本线圈电流变化在相邻线圈中引起感应电压,则称为 现象.6、电阻均为 9Ω 的 Δ 形电阻网络,若等效为 Y 形网络,各电阻的阻值应为 Ω。二、选择题(每空 2 分,共 20 分)1、电阻是( )元件,电感是( )的元件,电容是( )的元件。A、储存电场能量 B、储存磁场能量 C、耗能2、电容元件的正弦沟通电路中,电压有效值不变,当频率增大时,电路中电流将( )A、增大 B、减小 C、不变3、已知电路复阻抗 Z=(3-j4)Ω,则该电路一定呈( )A、感性 B、容性 C、阻性4、两互感线圈顺向串联时,其等效电感量 L 顺=( )A、 B、 C、5、图 1 所示电路,在开关 S 断开时,电容 C 两端的电压为( )A、10V B、0V C、按指数规律增加6、如图 2 所示电路中A 点电压等于( ).A。0V B。 56V C 。 25V D。28V图 27、如图 3 所示,电路换路前处于稳态,t=0 时 K 打开,则=( )V。 A。 B。 C. D. 0 图 38、在正弦稳态电路中的电感器上,电流i与电压uL为关联参考方向,则下列表达式中正确的是( )。A. B. C。 D. 三、推断题:如正确,请在每题的括号内打“√" ;如错误,请在每题的括号内打“×”(共 10 小题,每小题 1 分,共 10 分)1、电压和电流计算结果得负值,说明它们的参考方向假设反了。 ( )图 1S(t=0)10mH+10V-5Ω2、电阻电感相并联,IR=3A,IL=4A,则总电流等于 5A. ( )3、谐振电路的品质因数越高,电路选择性越好,因此有用中 Q 值越大越好。 ( )4、并联谐振在 L 和 C 支路上出现过流现象,因此常把并...
