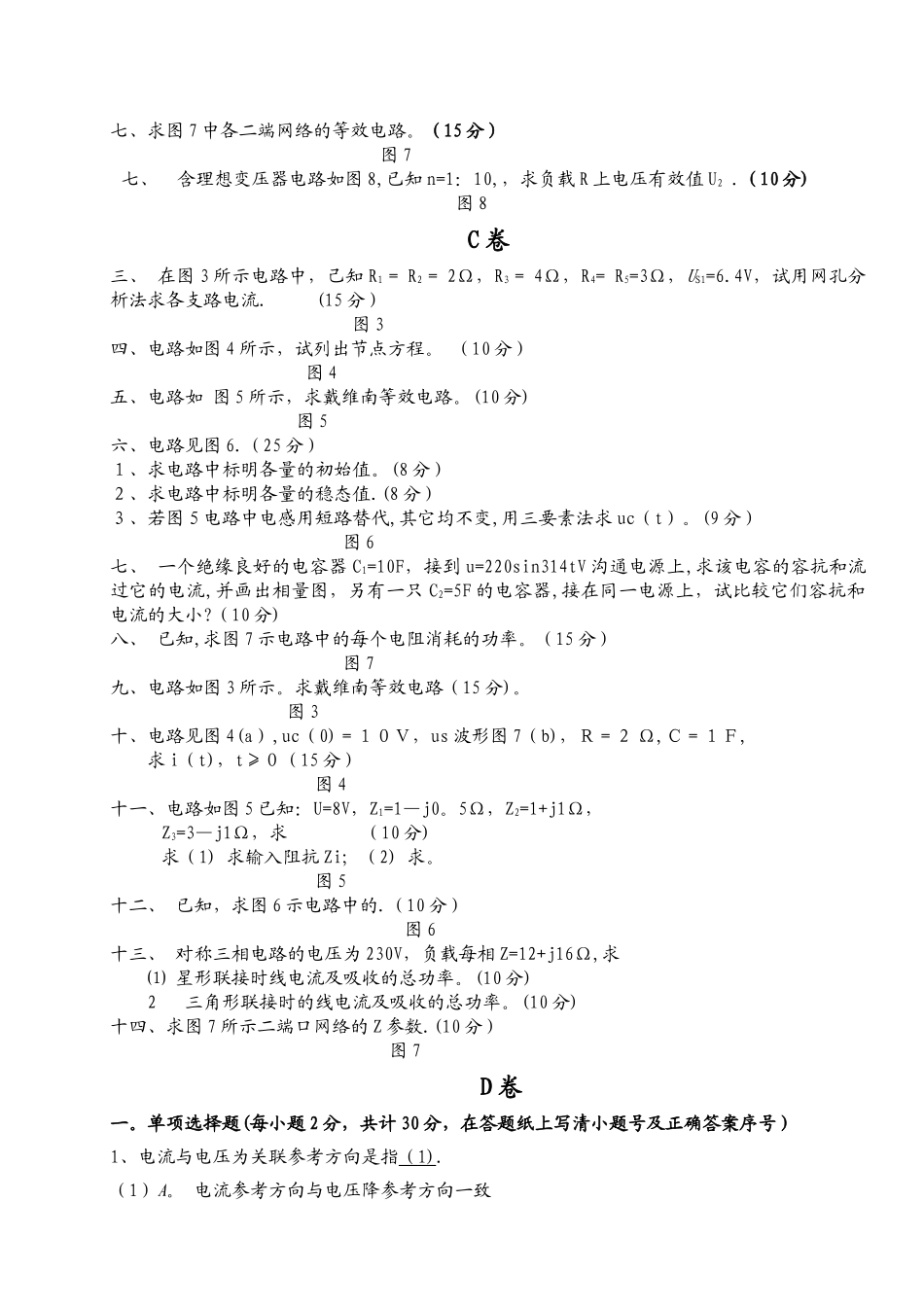

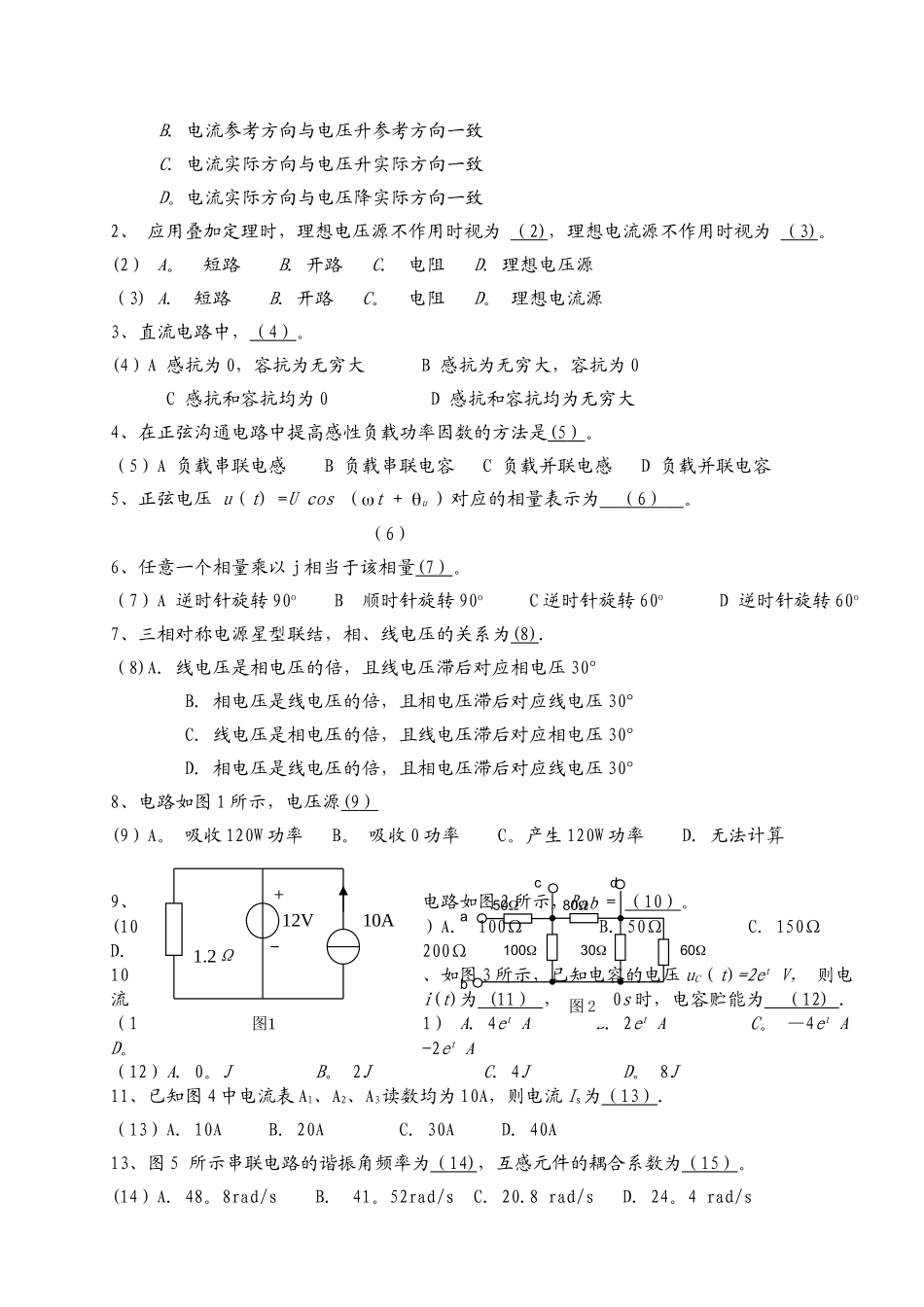

A 卷一、填空：要求有计算过程.（每空 5 分，共 15 分)1、图 1 所示电路中理想电流源的功率为 。（4 分)2、图 2 所示电路中电流 I 为 。3、图 3 所示电路中电流 U 为 。二、 分别用节点法、网孔法和戴维南定理求图 4 所示电路中的电流 I。 图 4 图 5 图 6三、 求图 5 所示电路中的电压 Uab 。(10 分） 四、 含理想变压器电路如图 6，,求负载 R 上电压有效值 U .(10 分)五、求图 7 中各二端网络的等效电阻。（15 分） 图 7六、电路如图 8 所示，开关 K 闭合前电路已稳定，用三要素法求 K 闭合后的 uc(t)。（10 分)七、（10 分）电路如图 9 所示。已知:U=8V，Z1=1—j0.5Ω，Z2=1+j1Ω, Z3=3-j1Ω。（1) 求输入阻抗 Zi； （2） 求。 图 8 图 9B 卷一、选择题（单选)：(20 分）1、电阻与电感元件并联，它们的电流有效值分别为 3A 和 4A，则它们总的电流有效值为（ ) 。 A、7A B、6A C、5A D、4A2、关于理想电感元件的伏安关系,下列各式正确的有（ ）A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt3、耦合电感的顺串时等效电感为（ ） 。 A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2—M2 D、 Leq=L1L2-M2 4、单口网络，其入端阻抗形式是 Z=R+jX，当 X<0 时，单口网络呈（ ） A、电阻性质 B、电感性质 C、电容性质二、填空:（每空 2 分,共 14 分)1、图 1.1 所示电路中理想电流源吸收的功率为 。2、图 1。2 所示电路中电阻的单位为 Ω，则电流 I 为 。3、已知 i=10cos（100t-30。)A,u=5sin（100t-60。)A，则 i、u 的相位差为 且 i u。4、为提高电路的功率因数，对容性负载，应并接 元件.5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为 相电流与线电流的关系为 。三、电路见图 3,用网孔分析法求 I。(10 分）四、电路见图 4，RL=10Ω,试用戴维南定理求流过 RL的电流.(10 分)五、电路如图 5,开关 K 闭合前电路已稳定，用三要素法求 K 闭合后的 uc（t）。六、(10 分)电路如图 6 已知：U=8V，Z1=1-j0。5Ω，Z2=1+j1Ω， Z3=3—j1Ω,求(1)输入阻抗 Zi （2) 求、、。七、求图 7 中各二端网络的等效电路。（15 分） 图 7七、含理想变压器电路如图 8,已知 n=1：10,，求负载 R 上电压有效值 U2 .（10 分) 图 8C 卷三、 在图 3 所示电路中，己知 R1 = R2 = 2Ω，R3 = 4Ω，R4=...
