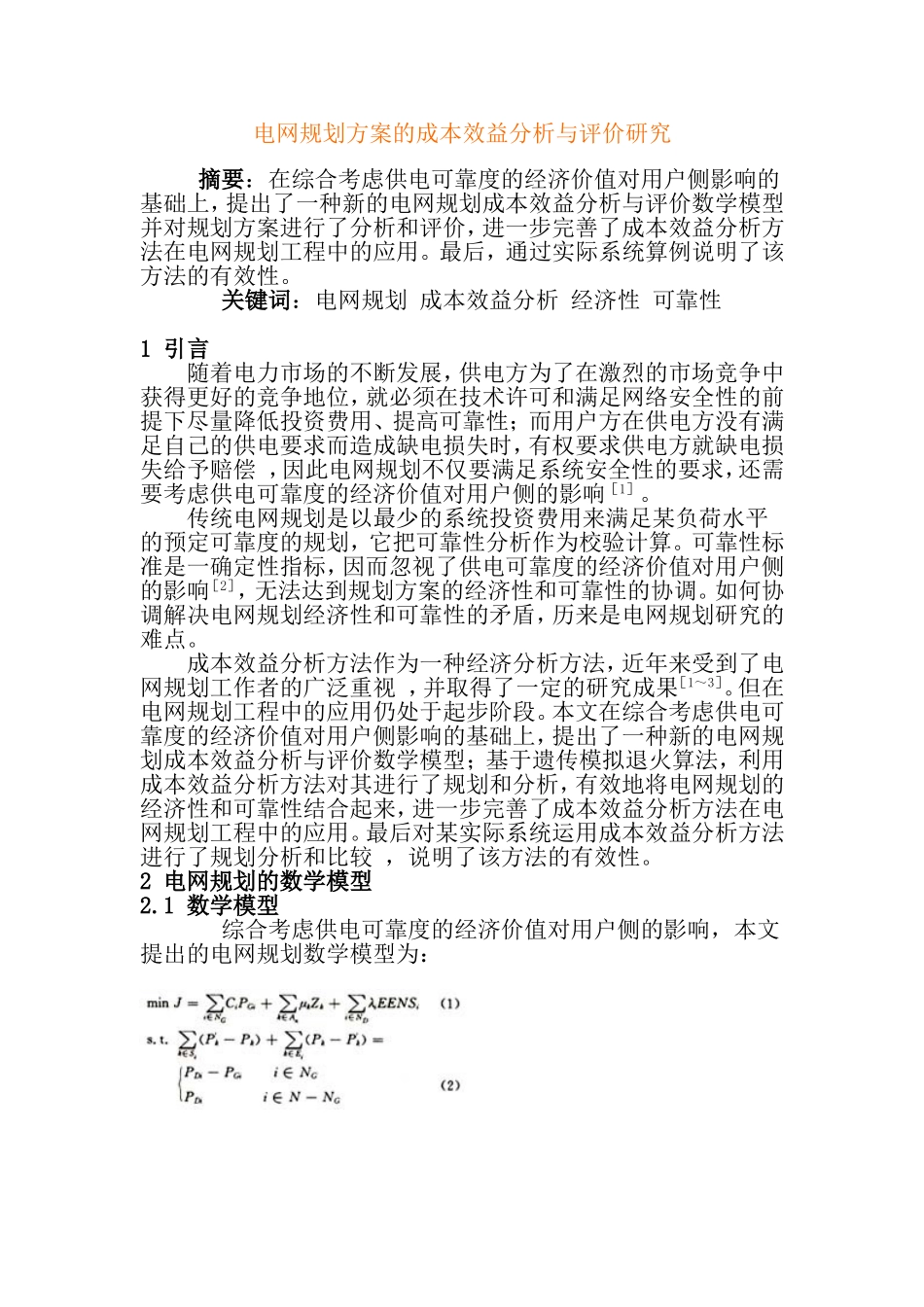

电网规划方案的成本效益分析与评价研究 电气工程专业

电网规划方案的成本效益分析与评价研究 摘要：在综合考虑供电可靠度的经济价值对用户侧影响的基础上，提出了一种新的电网规划成本效益分析与评价数学模型并对规划方案进行了分析和评价，进一步完善了成本效益分析方法在电网规划工程中的应用。最后，通过实际系统算例说明了该方法的有效性。 关键词：电网规划 成本效益分析 经济性 可靠性1 引言 随着电力市场的不断发展，供电方为了在激烈的市场竞争中获得更好的竞争地位，就必须在技术许可和满足网络安全性的前提下尽量降低投资费用、提高可靠性；而用户方在供电方没有满足自己的供电要求而造成缺电损失时，有权要求供电方就缺电损失给予赔偿 ，因此电网规划不仅要满足系统安全性的要求，还需要考虑供电可靠度的经济价值对用户侧的影响［1］。 传统电网规划是以最少的系统投资费用来满足某负荷水平的预定可靠度的规划，它把可靠性分析作为校验计算。可靠性标准是一确定性指标，因而忽视了供电可靠度的经济价值对用户侧的影响［2］，无法达到规划方案的经济性和可靠性的协调。如何协调解决电网规划经济性和可靠性的矛盾，历来是电网规划研究的难点。 成本效益分析方法作为一种经济分析方法，近年来受到了电网规划工作者的广泛重视 ，并取得了一定的研究成果［1～3］。但在电网规划工程中的应用仍处于起步阶段。本文在综合考虑供电可靠度的经济价值对用户侧影响的基础上，提出了一种新的电网规划成本效益分析与评价数学模型；基于遗传模拟退火算法，利用成本效益分析方法对其进行了规划和分析，有效地将电网规划的经济性和可靠性结合起来，进一步完善了成本效益分析方法在电网规划工程中的应用。最后对某实际系统运用成本效益分析方法进行了规划分析和比较 ，说明了该方法的有效性。2 电网规划的数学模型2.1 数学模型 综合考虑供电可靠度的经济价值对用户侧的影响，本文提出的电网规划数学模型为： 式中 NG为发电机节点集；Ci为节点 i 在整个规划期发出单位功率电力的费用；PGi为节点 i 发电机向网络注入的有功功率；An为待选线路集；μk为线路 k 的建设投资费用；Zk为线路 k 的 0－1 决策变量，线路 k 加入网络时 Zk为 1，否则 Zk为 0；ND为负荷节点集λi为节点 i 的单位缺电成本；EENSi为节点 i 的电力不足期望值［2］；Si为以节点 i 为起点的所有线路；Ei表示以节点 i 为终点的所有线路；Pk为线路 k 的正向潮流，方向为从“起点”到“终点”；P′k为...
