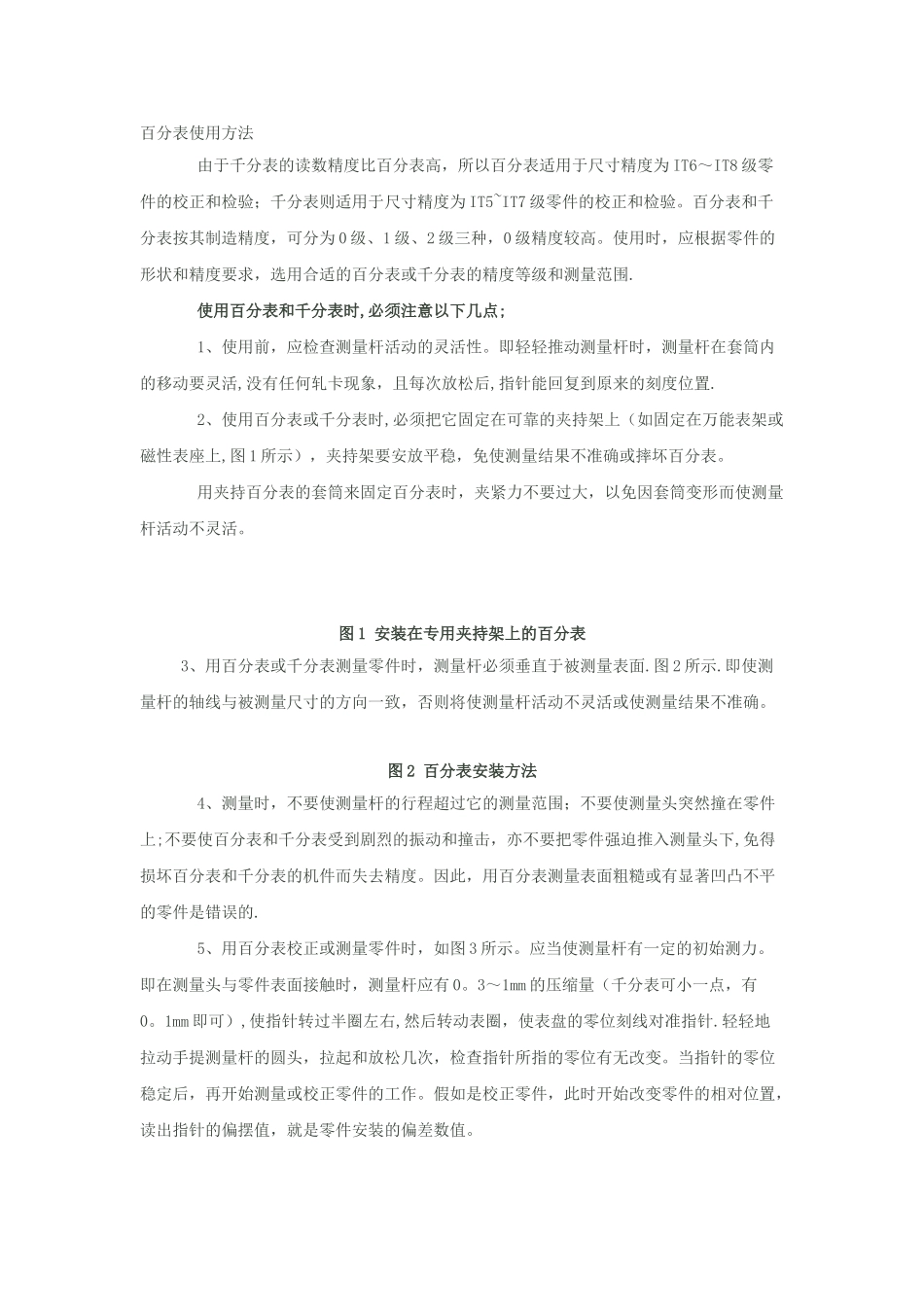

百分表使用方法_第1页
1/3

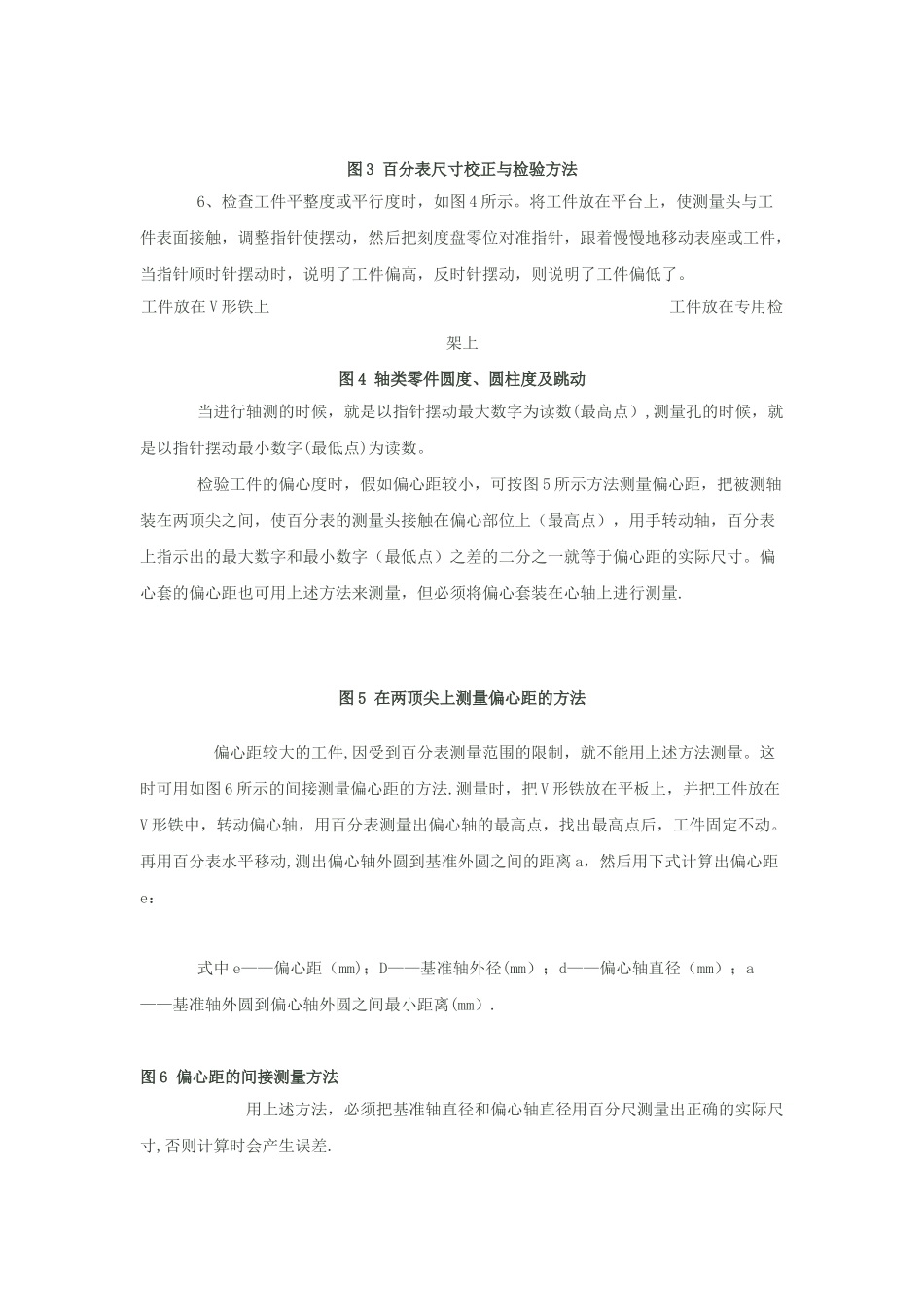

百分表使用方法_第2页
2/3

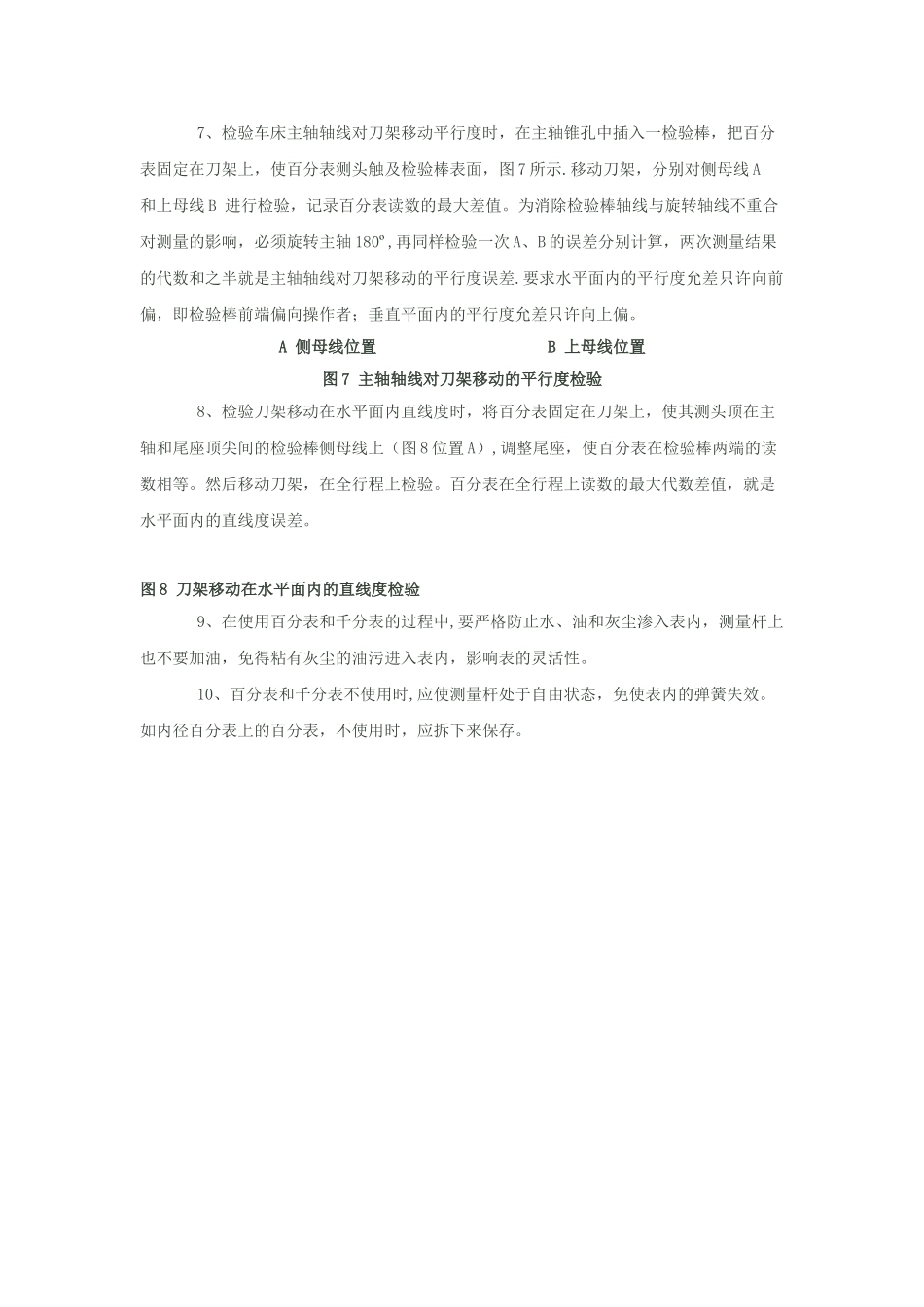

百分表使用方法_第3页
3/3
百分表使用方法 由于千分表的读数精度比百分表高,所以百分表适用于尺寸精度为 IT6~IT8 级零件的校正和检验;千分表则适用于尺寸精度为 IT5~IT7 级零件的校正和检验。百分表和千分表按其制造精度,可分为 0 级、1 级、2 级三种,0 级精度较高。使用时,应根据零件的形状和精度要求,选用合适的百分表或千分表的精度等级和测量范围. 使用百分表和千分表时,必须注意以下几点; 1、使用前,应检查测量杆活动的灵活性。即轻轻推动测量杆时,测量杆在套筒内的移动要灵活,没有任何轧卡现象,且每次放松后,指针能回复到原来的刻度位置. 2、使用百分表或千分表时,必须把它固定在可靠的夹持架上(如固定在万能表架或磁性表座上,图 1 所示),夹持架要安放平稳,免使测量结果不准确或摔坏百分表。 用夹持百分表的套筒来固定百分表时,夹紧力不要过大,以免因套筒变形而使测量杆活动不灵活。图 1 安装在专用夹持架上的百分表 3、用百分表或千分表测量零件时,测量杆必须垂直于被测量表面.图 2 所示.即使测量杆的轴线与被测量尺寸的方向一致,否则将使测量杆活动不灵活或使测量结果不准确。图 2 百分表安装方法 4、测量时,不要使测量杆的行程超过它的测量范围;不要使测量头突然撞在零件上;不要使百分表和千分表受到剧烈的振动和撞击,亦不要把零件强迫推入测量头下,免得损坏百分表和千分表的机件而失去精度。因此,用百分表测量表面粗糙或有显著凹凸不平的零件是错误的. 5、用百分表校正或测量零件时,如图 3 所示。应当使测量杆有一定的初始测力。即在测量头与零件表面接触时,测量杆应有 0。3~1mm 的压缩量(千分表可小一点,有0。1mm 即可),使指针转过半圈左右,然后转动表圈,使表盘的零位刻线对准指针.轻轻地拉动手提测量杆的圆头,拉起和放松几次,检查指针所指的零位有无改变。当指针的零位稳定后,再开始测量或校正零件的工作。假如是校正零件,此时开始改变零件的相对位置,读出指针的偏摆值,就是零件安装的偏差数值。图 3 百分表尺寸校正与检验方法 6、检查工件平整度或平行度时,如图 4 所示。将工件放在平台上,使测量头与工件表面接触,调整指针使摆动,然后把刻度盘零位对准指针,跟着慢慢地移动表座或工件,当指针顺时针摆动时,说明了工件偏高,反时针摆动,则说明了工件偏低了。工件放在 V 形铁上 工件放在专用检架上图 4 轴类零件圆度、圆柱度及跳动 当进行轴测的时候,就是以指针摆动最大数字...
