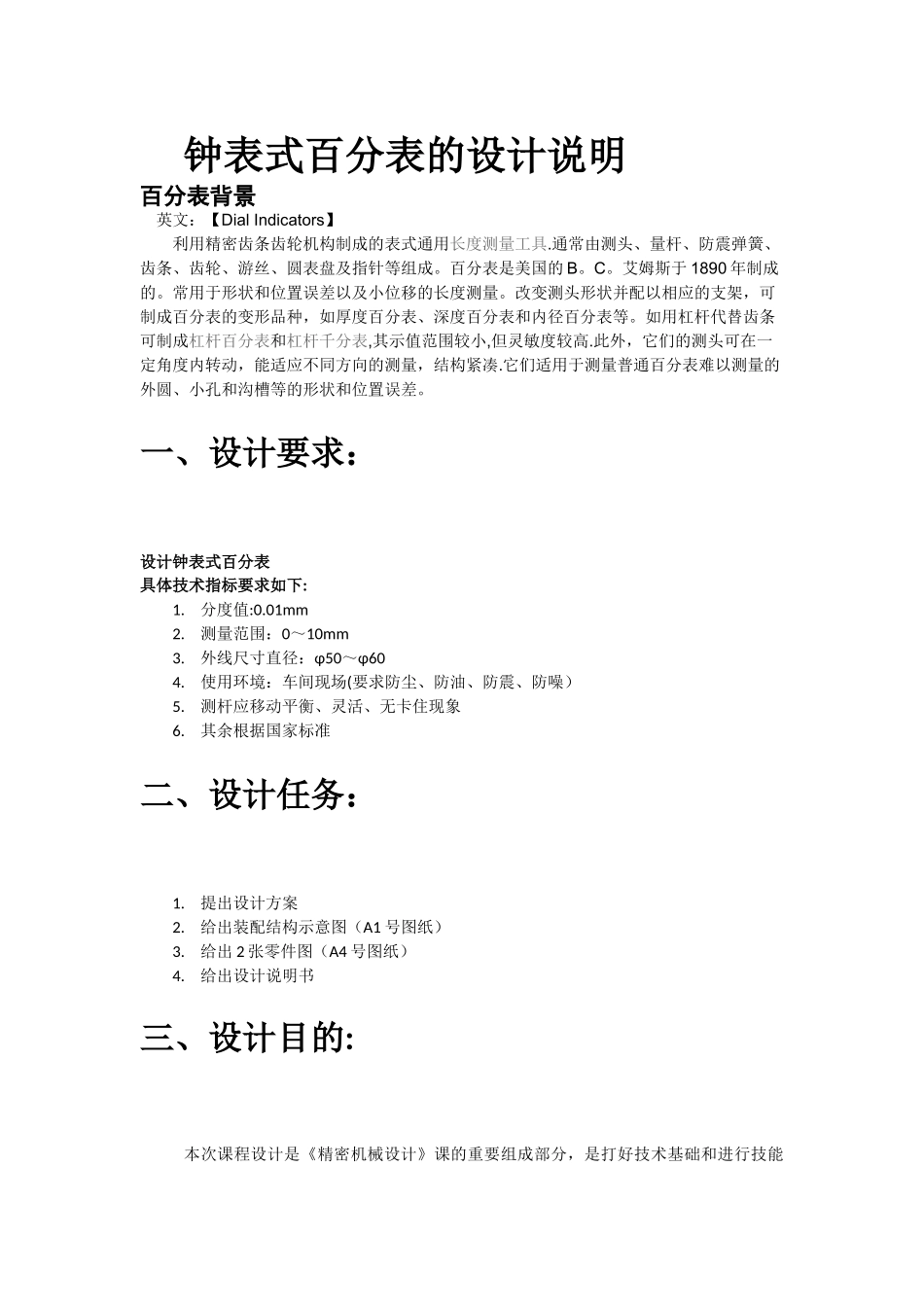

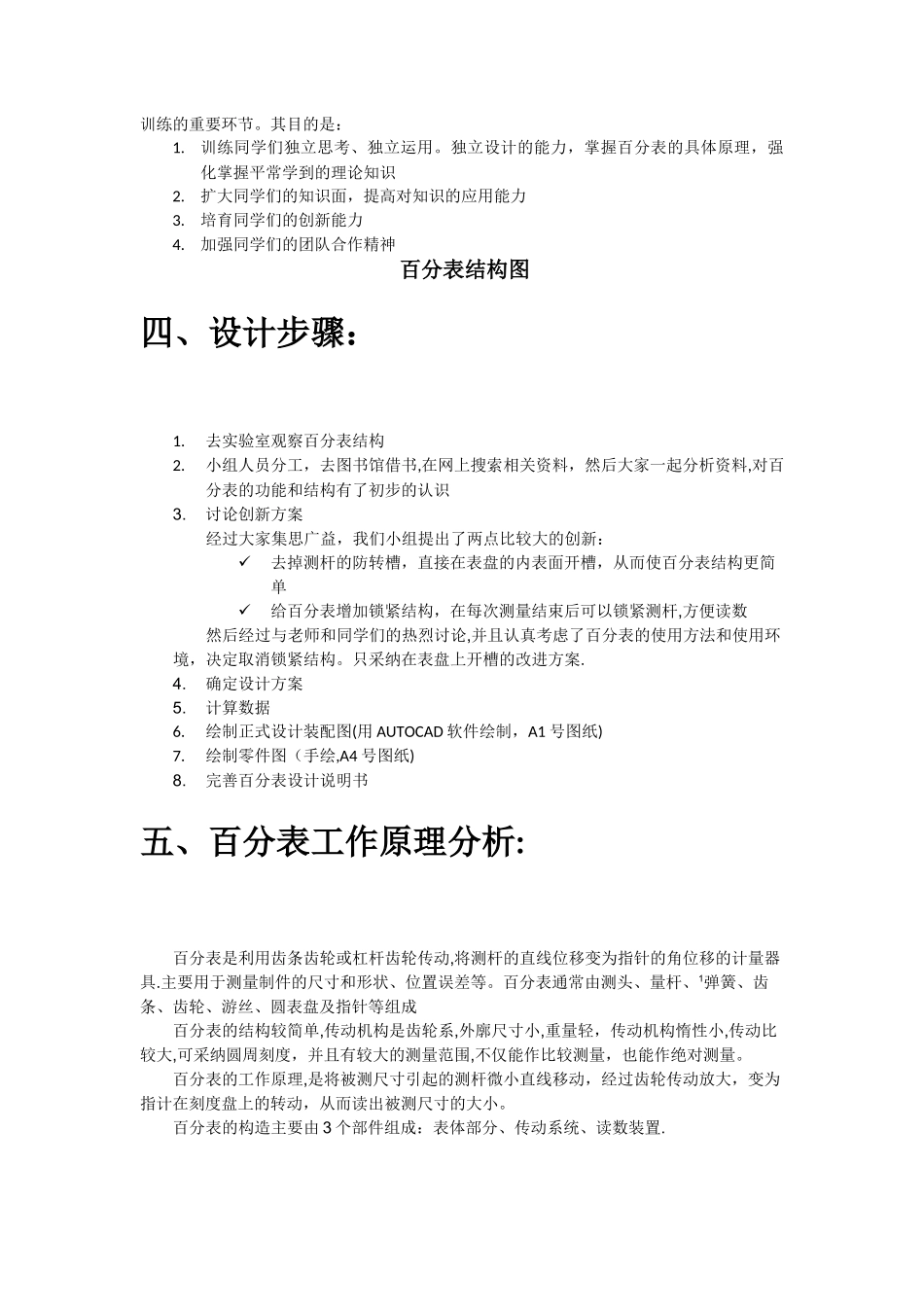

钟表式百分表的设计说明百分表背景 英文：【Dial Indicators】 利用精密齿条齿轮机构制成的表式通用长度测量工具.通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的 B。C。艾姆斯于 1890 年制成的。常用于形状和位置误差以及小位移的长度测量。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表,其示值范围较小,但灵敏度较高.此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑.它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。一、设计要求：设计钟表式百分表具体技术指标要求如下:1.分度值:0.01mm2.测量范围：0～10mm3.外线尺寸直径：φ50～φ604.使用环境：车间现场(要求防尘、防油、防震、防噪）5.测杆应移动平衡、灵活、无卡住现象6.其余根据国家标准二、设计任务：1.提出设计方案2.给出装配结构示意图（A1 号图纸）3.给出 2 张零件图（A4 号图纸）4.给出设计说明书三、设计目的:本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。其目的是：1.训练同学们独立思考、独立运用。独立设计的能力，掌握百分表的具体原理，强化掌握平常学到的理论知识2.扩大同学们的知识面，提高对知识的应用能力3.培育同学们的创新能力4.加强同学们的团队合作精神 百分表结构图四、设计步骤：1.去实验室观察百分表结构2.小组人员分工，去图书馆借书,在网上搜索相关资料，然后大家一起分析资料,对百分表的功能和结构有了初步的认识3.讨论创新方案经过大家集思广益，我们小组提出了两点比较大的创新：去掉测杆的防转槽，直接在表盘的内表面开槽，从而使百分表结构更简单给百分表增加锁紧结构，在每次测量结束后可以锁紧测杆,方便读数然后经过与老师和同学们的热烈讨论,并且认真考虑了百分表的使用方法和使用环境，决定取消锁紧结构。只采纳在表盘上开槽的改进方案.4.确定设计方案5.计算数据6.绘制正式设计装配图(用 AUTOCAD 软件绘制，A1 号图纸)7.绘制零件图（手绘,A4 号图纸)8.完善百分表设计说明书五、百分表工作原理分析:百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具.主要用于测量制件的尺寸和形状、位置误差等。百分表通常由测头、量杆、1弹簧、齿条、齿轮、游丝、圆表盘及指针等组...
