监控施工培训资料

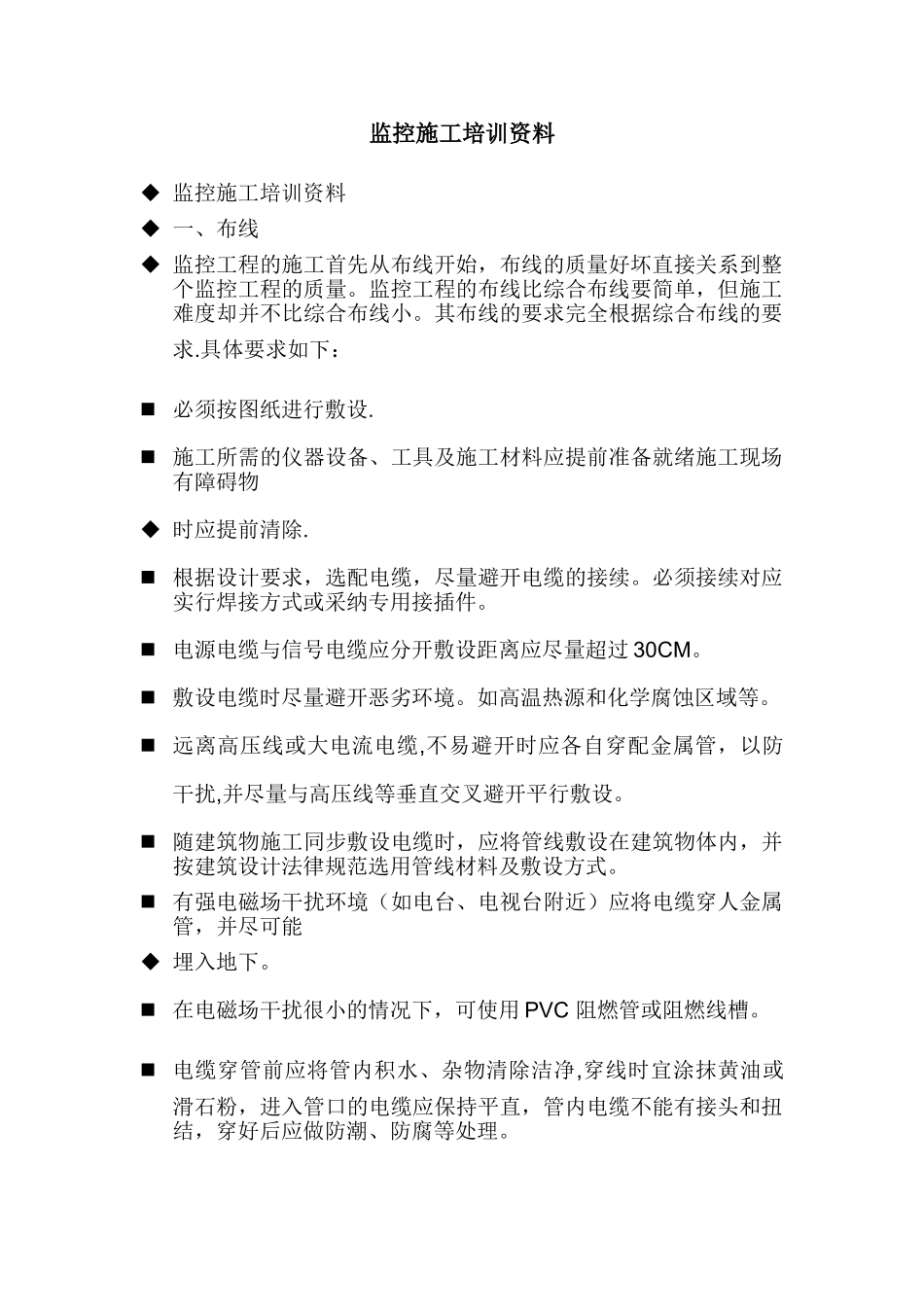

监控施工培训资料  监控施工培训资料 一、布线 监控工程的施工首先从布线开始，布线的质量好坏直接关系到整个监控工程的质量。监控工程的布线比综合布线要简单，但施工难度却并不比综合布线小。其布线的要求完全根据综合布线的要求.具体要求如下： 必须按图纸进行敷设. 施工所需的仪器设备、工具及施工材料应提前准备就绪施工现场有障碍物 时应提前清除. 根据设计要求，选配电缆，尽量避开电缆的接续。必须接续对应实行焊接方式或采纳专用接插件。 电源电缆与信号电缆应分开敷设距离应尽量超过 30CM。 敷设电缆时尽量避开恶劣环境。如高温热源和化学腐蚀区域等。 远离高压线或大电流电缆,不易避开时应各自穿配金属管，以防干扰,并尽量与高压线等垂直交叉避开平行敷设。 随建筑物施工同步敷设电缆时，应将管线敷设在建筑物体内，并按建筑设计法律规范选用管线材料及敷设方式。 有强电磁场干扰环境（如电台、电视台附近）应将电缆穿人金属管，并尽可能 埋入地下。 在电磁场干扰很小的情况下，可使用 PVC 阻燃管或阻燃线槽。 电缆穿管前应将管内积水、杂物清除洁净,穿线时宜涂抹黄油或滑石粉，进入管口的电缆应保持平直，管内电缆不能有接头和扭结，穿好后应做防潮、防腐等处理。 管线两固定点之间距离不得超过 1．5m。 电缆应从所接设备下部穿出，并留出一定余量。 在地沟或天花板内敷设的电缆，必须穿管（视具体情况选用金属管或 PVC 阻燃管），并固定在墙上，线缆与设备连接处不能露出明线应包裹缠绕管或金属软管。 在电缆两端作好标志和编号以备查。 二、设备安装 安装设备时，要小心谨慎虽然监控设备都是工业级的。室内安装要简单一点但美观的要求要高，不能破坏原有的室内装修。室外安装时,应尽量避开阳光的直射、雨水的浇淋等. 设备安装的注意事项如下： 1、一般要求 ① 按安装图纸进行安装。 ② 安装前应对所装设备通电检查。 ② 安装质量应符合《电气装置安装工程及验收法律规范》的要求。 2、支架、云台的安装 ① 检查云台转动是否平稳、刹车是否有回程等现象,确认无误后才能安装。 ② 检查支架与云台的配套情况。 ③ 支架与建筑物、支架与云台均应牢固安装。所接电源线及控制线接出端应固 定，且留有一定的余量，以不影响云台的转动为宜.安装高度以满足防范要求为 原则，应为:室内宜距地面 2.5~5m；室外应距地面 3.5～10...
