监控施工技术方案

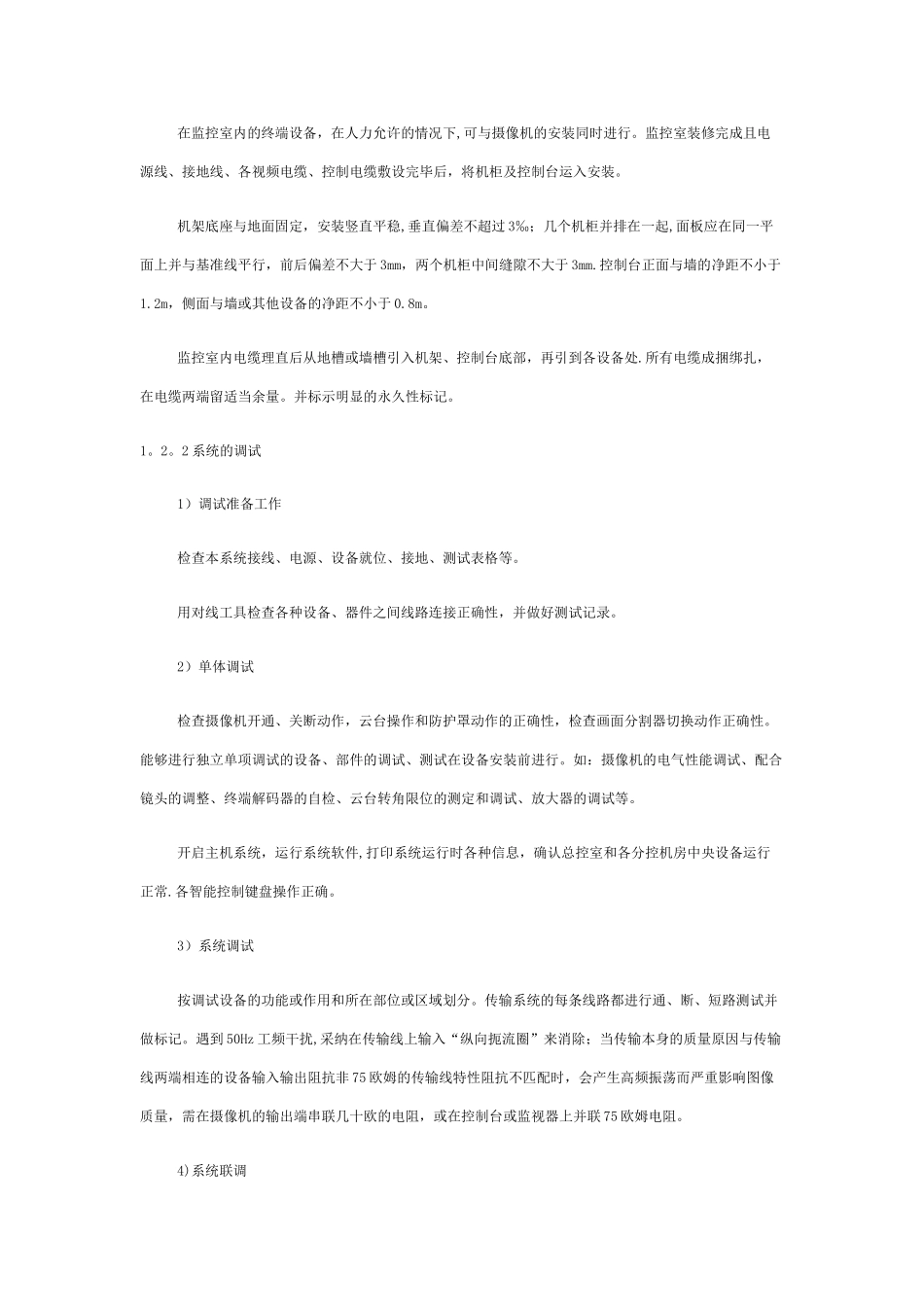

监控施工技术方案1. 工程的施工技术、施工方法、工艺流程及施工进度计划、工期安排1.1 施工程序线缆敷设→设备安装→设备调试→投入试运行→竣工资料整理→验收交付使用1。2 主要施工方法1.2.1 系统安装根据施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置,明确各位置的设备型号和安装尺寸,根据供应商提供的产品样本确定安装要求。根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。摄像机应安装在监视目标附近,不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为 2.50 米，室外 3。50 米。摄像机的镜头应从光源方向对准监视目标，镜头应避开受强光直射。摄像机采纳 75Ω-5 同轴视频电缆,云台控制箱与视频矩阵主机之间连线采纳 2 芯屏蔽通讯线缆（RVVP）或 3 类双绞线。从摄像机引出的电缆留有 1m 的余量，以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内 2.5-5m，室外 3。5-10m。摄像机避开逆光安装。安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。在监控室内的终端设备，在人力允许的情况下,可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。机架底座与地面固定，安装竖直平稳,垂直偏差不超过 3‰；几个机柜并排在一起,面板应在同一平面上并与基准线平行，前后偏差不大于 3mm，两个机柜中间缝隙不大于 3mm.控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距不小于 0.8m。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处.所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。1。2。2 系统的调试1）调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。2）单体调试检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。开启主机系统，运行系统软件,打印系统运行时...
