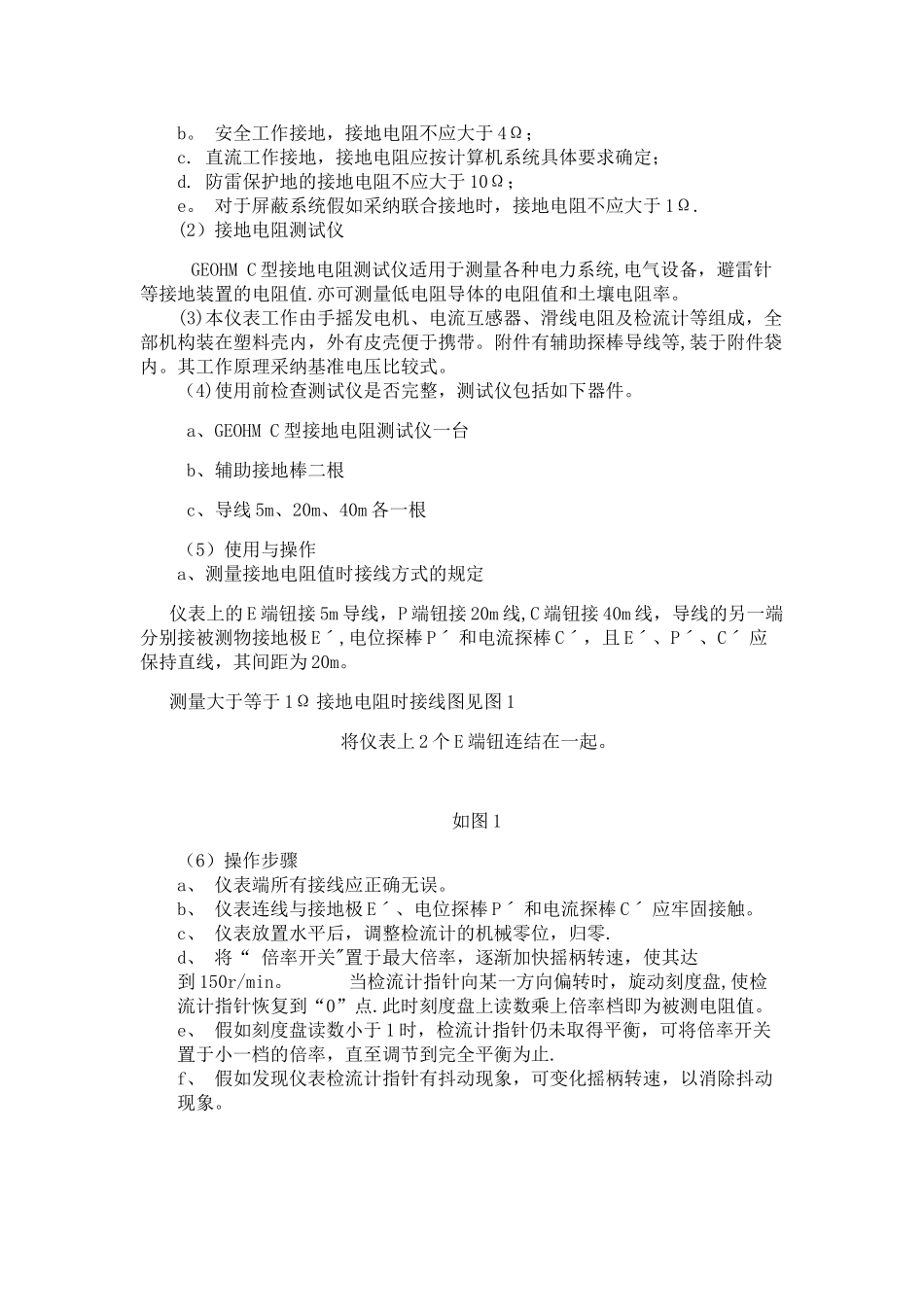

监控立杆基础施工方案1、监控立杆规格：(1）基本结构:常用监控立杆 道路监控杆 电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。 （2）监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采纳防潮,无自爆，耐火或阻燃产品。 （3)监控立杆及其主要构件结构装配的质量应满足下列要求： 监控立杆及其主要构件高度允许偏差±200mm； 监控立杆及其主要构件截面尺寸允许偏差±3mm； 监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm； 监控立杆及其主要构件垂直允许偏差为塔身高度的 1/1000； （4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。 (5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于 M10，连结应有防松动措施，且牢固可靠。 (6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。 （7）在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的 1/200. （8)监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体,通过外壳上的接地螺栓与接地线连接。监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4 欧姆。（2）基础底座及地锚 采纳混凝土加钢筋笼浇注,4 米以下预埋件尺寸不小于 0。3m＊0.3m＊0。6m灌浇水泥尺寸不小于 0。4m×0。4m×0.6m。4 至 6 米立杆预埋件尺寸不小于0。3m*0。3m＊0.8m 灌浇水泥尺寸不小于 0.5m×0。5m×1。0m.如图所示：4 米监控立杆基础设计图6 米监控立杆基础设计图2、接地电阻测试方法接地电阻测试方法(图解）（1)接地电阻测试要求:a. 沟通工作接地，接地电阻不应大于 4Ω；C25水泥扁铁焊接32cm60cm50cm深化地下1.5M角铁焊接30cm法兰盘30cm32cm100cm50cm深化地下1.5MC25水泥扁铁焊接角铁焊接30cm法兰盘30cmb。 安全工作接地，接地电阻不应大于 4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于 10Ω；e。 对于屏蔽系统假如采纳联合接地时，接地电阻不应大于 1Ω.(2）接地电阻测试仪GEOHM C 型接地电阻测试仪适用于测量各种电力系统,电气设备，避雷针等接地装置的电阻值.亦可测量低电阻导体的电阻值和土壤电阻率。 (3)本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等...
