监理人员如何做好图纸会审工作

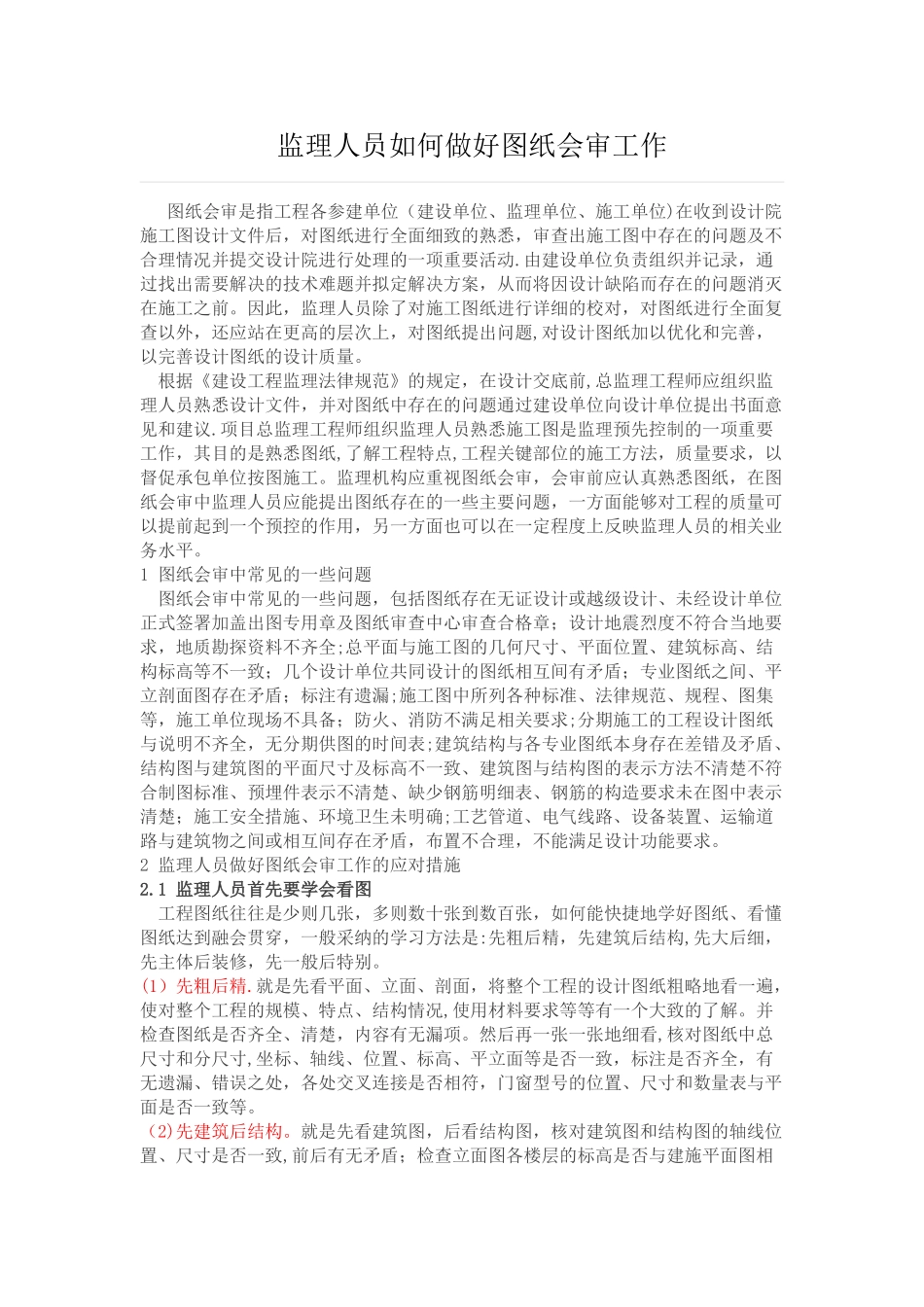

监理人员如何做好图纸会审工作_第1页
1/4

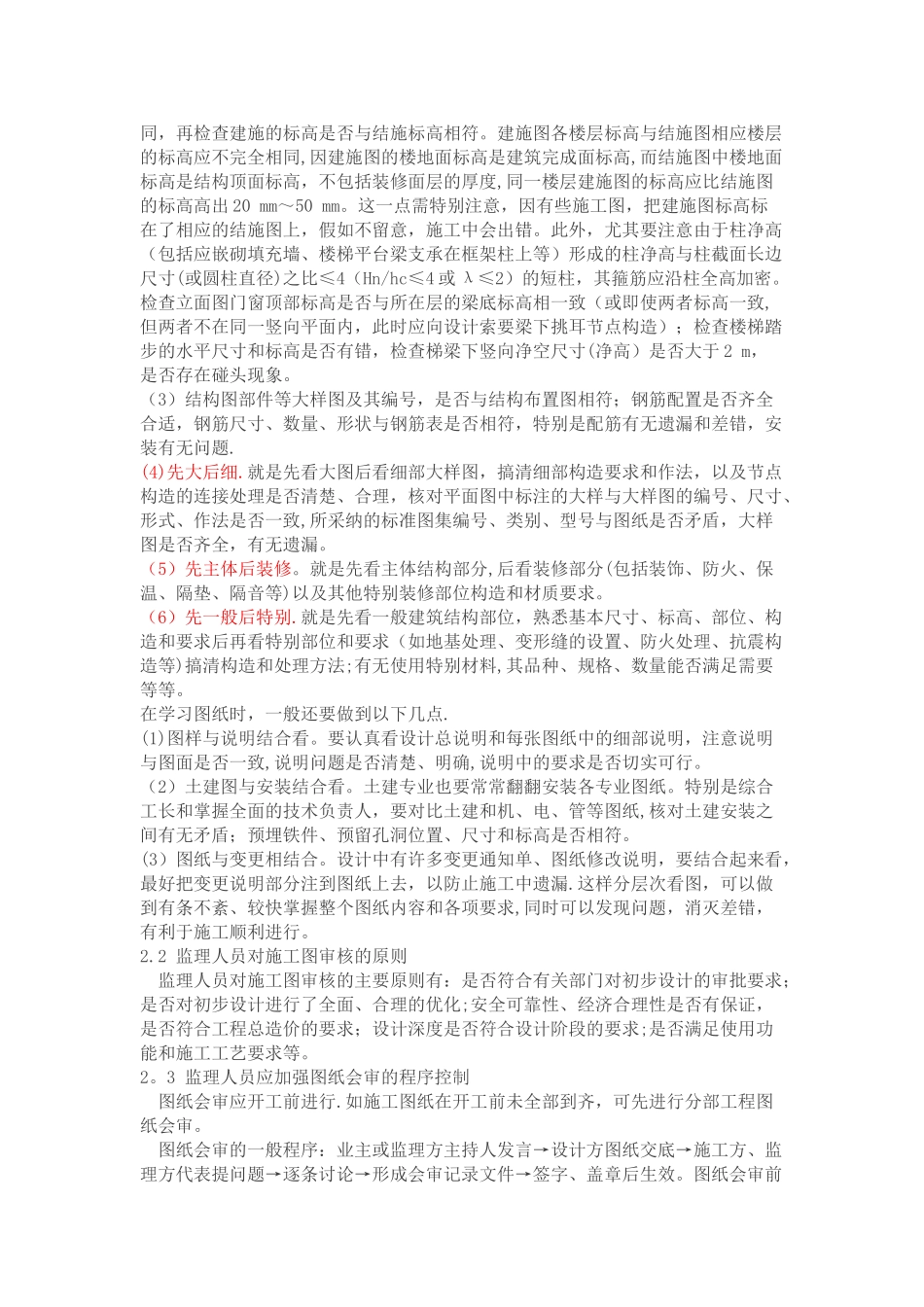

监理人员如何做好图纸会审工作_第2页
2/4

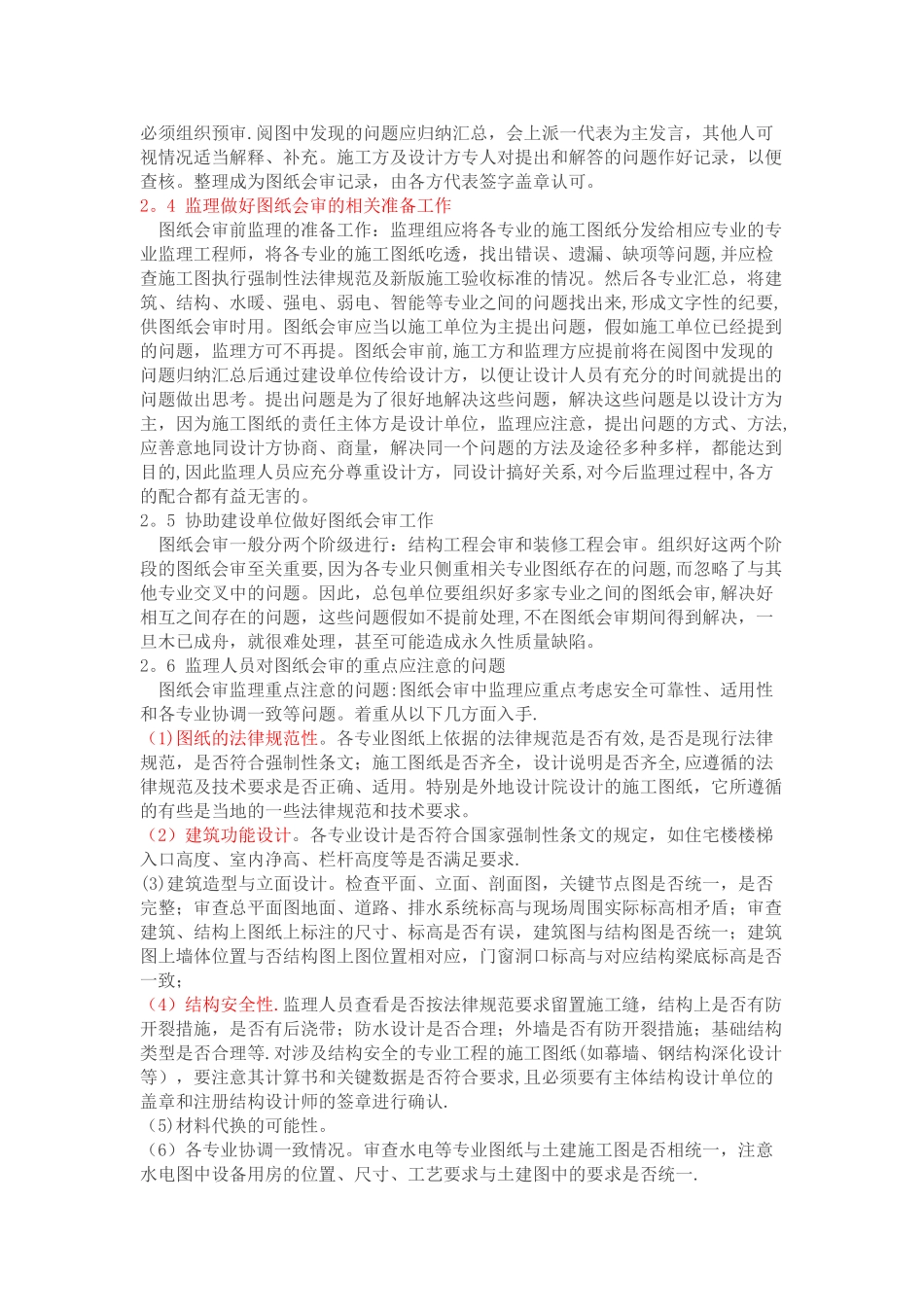

监理人员如何做好图纸会审工作_第3页
3/4
监理人员如何做好图纸会审工作图纸会审是指工程各参建单位(建设单位、监理单位、施工单位)在收到设计院施工图设计文件后,对图纸进行全面细致的熟悉,审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动.由建设单位负责组织并记录,通过找出需要解决的技术难题并拟定解决方案,从而将因设计缺陷而存在的问题消灭在施工之前。因此,监理人员除了对施工图纸进行详细的校对,对图纸进行全面复查以外,还应站在更高的层次上,对图纸提出问题,对设计图纸加以优化和完善,以完善设计图纸的设计质量。根据《建设工程监理法律规范》的规定,在设计交底前,总监理工程师应组织监理人员熟悉设计文件,并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议.项目总监理工程师组织监理人员熟悉施工图是监理预先控制的一项重要工作,其目的是熟悉图纸,了解工程特点,工程关键部位的施工方法,质量要求,以督促承包单位按图施工。监理机构应重视图纸会审,会审前应认真熟悉图纸,在图纸会审中监理人员应能提出图纸存在的一些主要问题,一方面能够对工程的质量可以提前起到一个预控的作用,另一方面也可以在一定程度上反映监理人员的相关业务水平。1 图纸会审中常见的一些问题图纸会审中常见的一些问题,包括图纸存在无证设计或越级设计、未经设计单位正式签署加盖出图专用章及图纸审查中心审查合格章;设计地震烈度不符合当地要求,地质勘探资料不齐全;总平面与施工图的几何尺寸、平面位置、建筑标高、结构标高等不一致;几个设计单位共同设计的图纸相互间有矛盾;专业图纸之间、平立剖面图存在矛盾;标注有遗漏;施工图中所列各种标准、法律规范、规程、图集等,施工单位现场不具备;防火、消防不满足相关要求;分期施工的工程设计图纸与说明不齐全,无分期供图的时间表;建筑结构与各专业图纸本身存在差错及矛盾、结构图与建筑图的平面尺寸及标高不一致、建筑图与结构图的表示方法不清楚不符合制图标准、预埋件表示不清楚、缺少钢筋明细表、钢筋的构造要求未在图中表示清楚;施工安全措施、环境卫生未明确;工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间存在矛盾,布置不合理,不能满足设计功能要求。2 监理人员做好图纸会审工作的应对措施2.1 监理人员首先要学会看图工程图纸往往是少则几张,多则数十张到数百张,如何能快捷地学好图纸、看懂图纸达到融会贯穿,一般采纳的学习方法是:先粗后精,先建筑后结构,先大...
