直流安装作业指导书

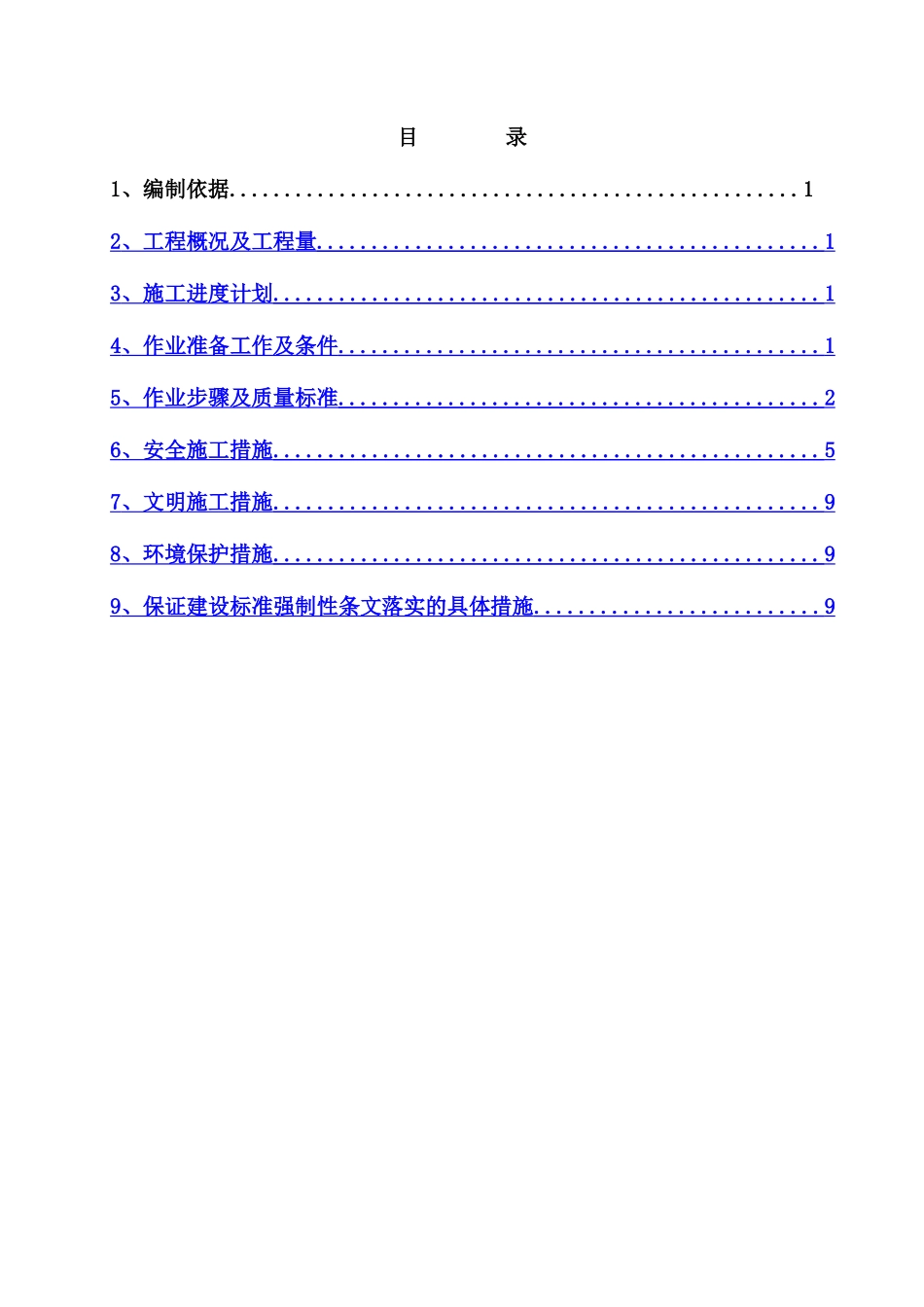

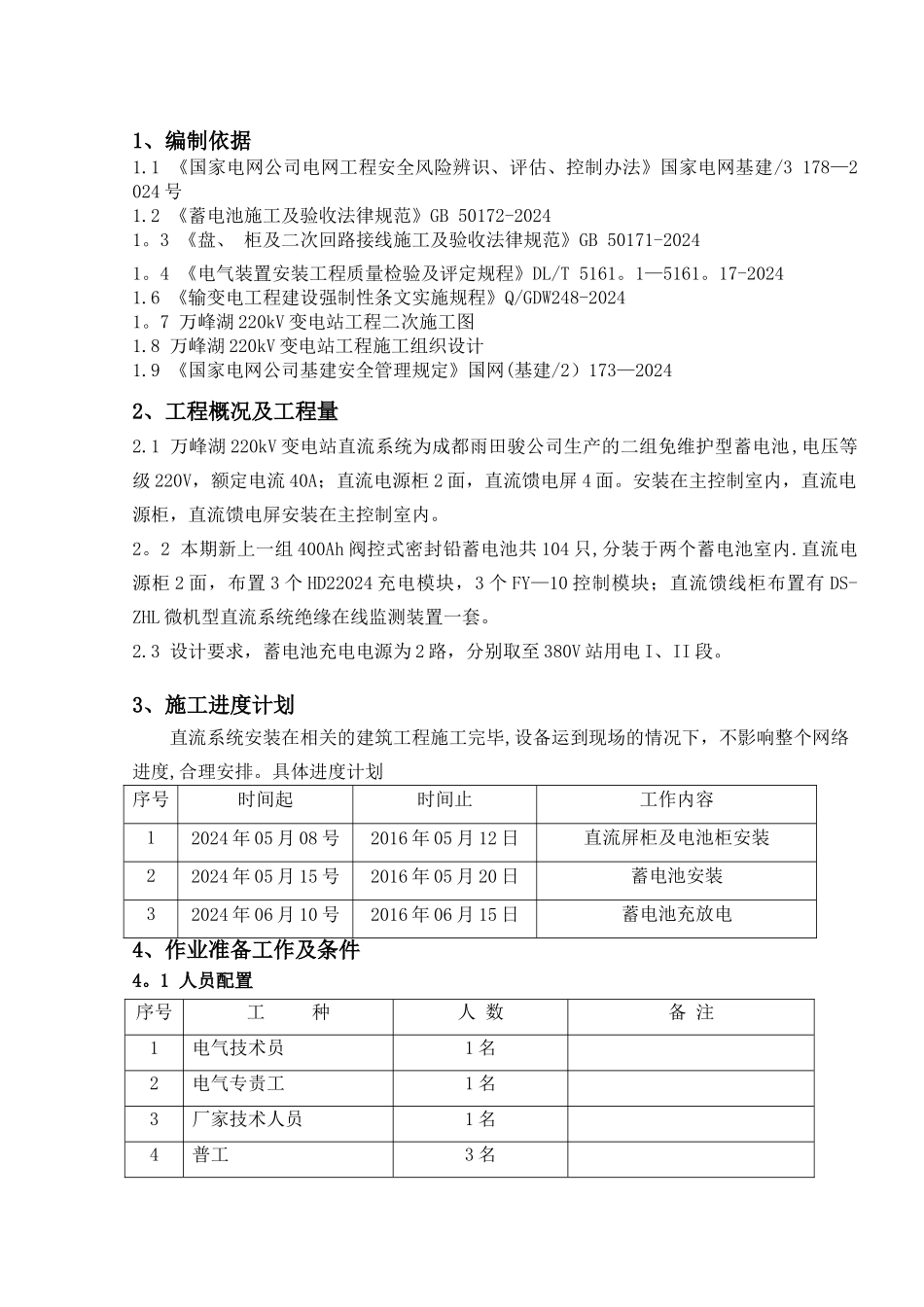

目 录1、编制依据....................................................12 、工程概况及工程量 .............................................. 1 3 、施工进度计划 .................................................. 1 4 、作业准备工作及条件 ............................................ 1 5 、作业步骤及质量标准 ............................................ 2 6 、安全施工措施 .................................................. 5 7 、文明施工措施 .................................................. 9 8 、环境保护措施 .................................................. 9 9 、保证建设标准强制性条文落实的具体措施 .......................... 9 1、编制依据1.1 《国家电网公司电网工程安全风险辨识、评估、控制办法》国家电网基建/3 178—2024 号1.2 《蓄电池施工及验收法律规范》GB 50172-20241。3 《盘、 柜及二次回路接线施工及验收法律规范》GB 50171-20241。4 《电气装置安装工程质量检验及评定规程》DL/T 5161。1—5161。17-20241.6 《输变电工程建设强制性条文实施规程》Q/GDW248-20241。7 万峰湖 220kV 变电站工程二次施工图1.8 万峰湖 220kV 变电站工程施工组织设计1.9 《国家电网公司基建安全管理规定》国网(基建/2）173—20242、工程概况及工程量2.1 万峰湖 220kV 变电站直流系统为成都雨田骏公司生产的二组免维护型蓄电池,电压等级 220V，额定电流 40A；直流电源柜 2 面，直流馈电屏 4 面。安装在主控制室内，直流电源柜，直流馈电屏安装在主控制室内。2。2 本期新上一组 400Ah 阀控式密封铅蓄电池共 104 只,分装于两个蓄电池室内.直流电源柜 2 面，布置 3 个 HD22024 充电模块，3 个 FY—10 控制模块；直流馈线柜布置有 DS-ZHL 微机型直流系统绝缘在线监测装置一套。2.3 设计要求，蓄电池充电电源为 2 路，分别取至 380V 站用电 I、II 段。3、施工进度计划直流系统安装在相关的建筑工程施工完毕,设备运到现场的情况下，不影响整个网络进度,合理安排。具体进度计划序号时间起时间止工作内容12024 年 05 月 08 号2016 年 05 月 12 日直流屏柜及电池柜安装22024 年 05 月 15 号2016 年 05 月 20 日蓄电池安装32024 年 06 月 10 号2016 年 06 月 15 日蓄电池充放电4、作业准备工作及条...
