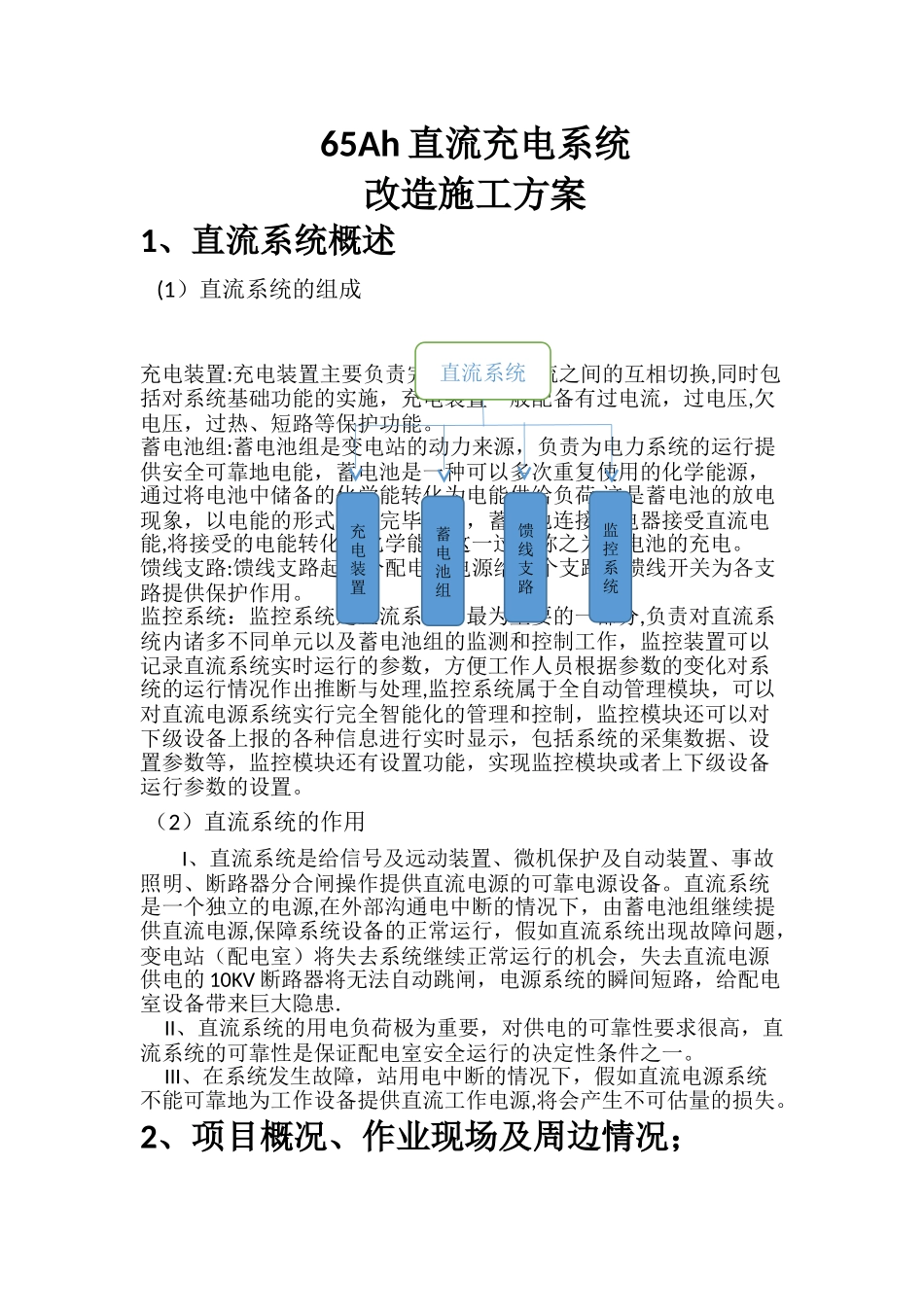

65Ah 直流充电系统改造施工方案1、直流系统概述 (1）直流系统的组成充电装置:充电装置主要负责完成沟通与直流之间的互相切换,同时包括对系统基础功能的实施，充电装置一般配备有过电流，过电压,欠电压，过热、短路等保护功能。蓄电池组:蓄电池组是变电站的动力来源，负责为电力系统的运行提供安全可靠地电能，蓄电池是一种可以多次重复使用的化学能源，通过将电池中储备的化学能转化为电能供给负荷,这是蓄电池的放电现象，以电能的形式释放完毕之后，蓄电池连接充电器接受直流电能,将接受的电能转化为化学能，这一过程称之为蓄电池的充电。馈线支路:馈线支路起到分配电流电源给各个支路，馈线开关为各支路提供保护作用。监控系统：监控系统是直流系统中最为重要的一部分,负责对直流系统内诸多不同单元以及蓄电池组的监测和控制工作，监控装置可以记录直流系统实时运行的参数，方便工作人员根据参数的变化对系统的运行情况作出推断与处理,监控系统属于全自动管理模块，可以对直流电源系统实行完全智能化的管理和控制，监控模块还可以对下级设备上报的各种信息进行实时显示，包括系统的采集数据、设置参数等，监控模块还有设置功能，实现监控模块或者上下级设备运行参数的设置。 （2）直流系统的作用 I、直流系统是给信号及远动装置、微机保护及自动装置、事故照明、断路器分合闸操作提供直流电源的可靠电源设备。直流系统是一个独立的电源,在外部沟通电中断的情况下，由蓄电池组继续提供直流电源,保障系统设备的正常运行，假如直流系统出现故障问题，变电站（配电室）将失去系统继续正常运行的机会，失去直流电源供电的 10KV 断路器将无法自动跳闸，电源系统的瞬间短路，给配电室设备带来巨大隐患. II、直流系统的用电负荷极为重要，对供电的可靠性要求很高，直流系统的可靠性是保证配电室安全运行的决定性条件之一。 III、在系统发生故障，站用电中断的情况下，假如直流电源系统不能可靠地为工作设备提供直流工作电源,将会产生不可估量的损失。2、项目概况、作业现场及周边情况；直流系统充电装置蓄电池组馈线支路监控系统_____________________________已造成生产安全隐患，需及时进行维修。1、现配电室直流系统存在问题存在问题安全隐患点处理办法 蓄电池使用寿命已达年限，极柱严重老化，无法保证沟通停电时,高压设备正常运转1、高压柜微机保护无法正常动作；2、10KV 系统越级跳闸，波及变电站；3、无法电动操作高压柜，手动送电对操...
