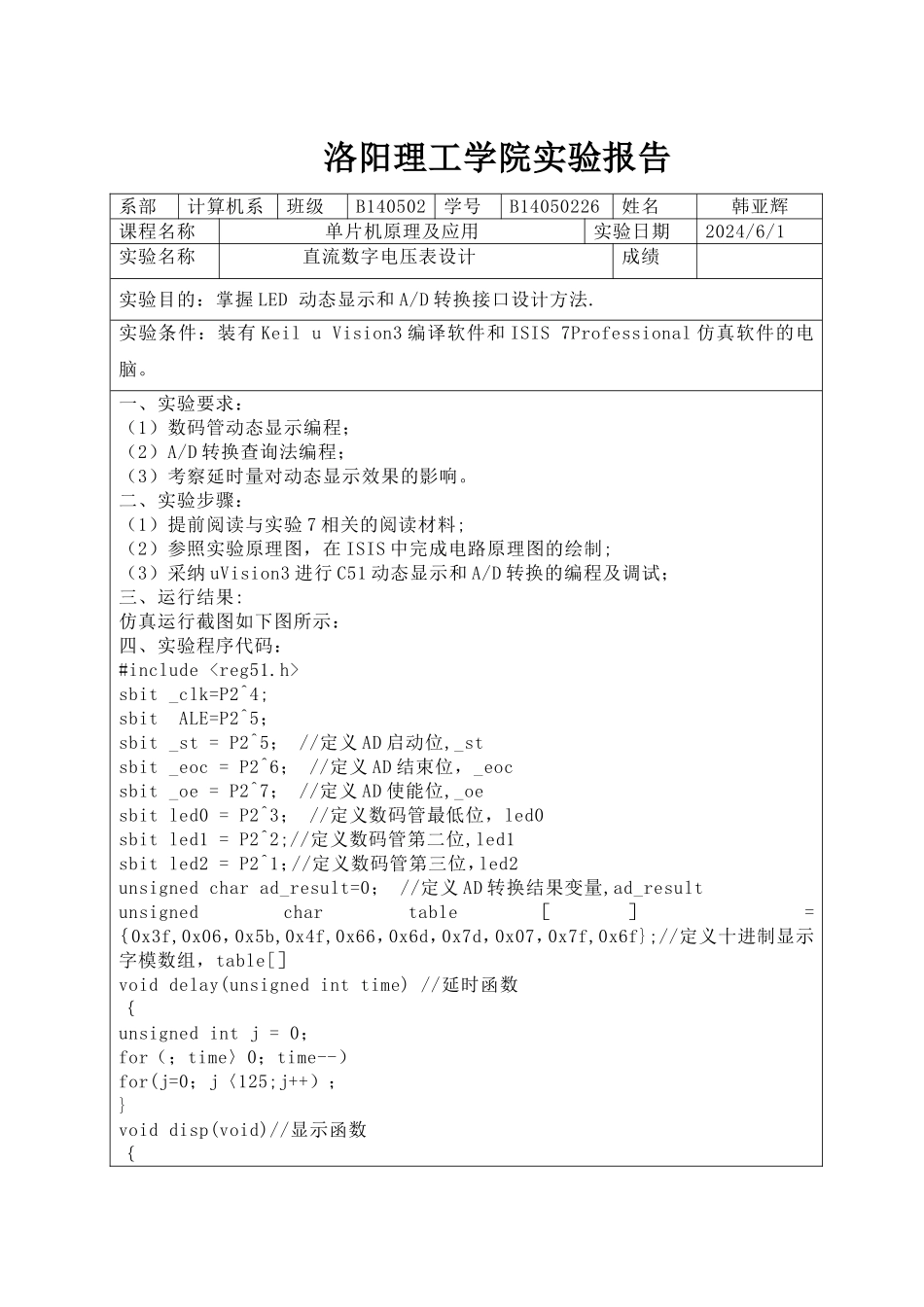

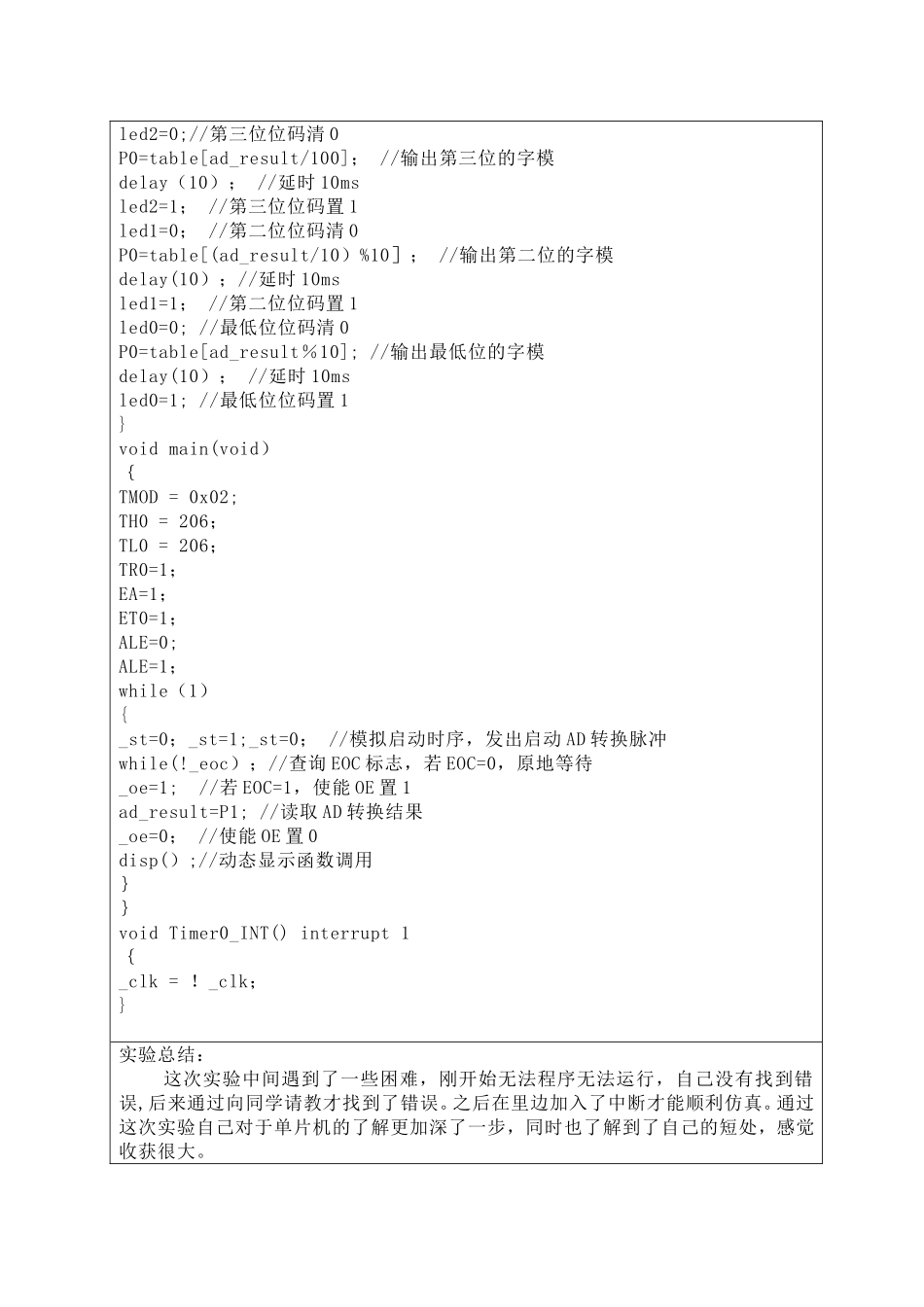

洛阳理工学院实验报告系部计算机系班级B140502学号B14050226姓名韩亚辉课程名称单片机原理及应用实验日期2024/6/1实验名称直流数字电压表设计成绩实验目的：掌握 LED 动态显示和 A/D 转换接口设计方法.实验条件：装有 Keil u Vision3 编译软件和 ISIS 7Professional 仿真软件的电脑。一、实验要求：（1）数码管动态显示编程；（2）A/D 转换查询法编程；（3）考察延时量对动态显示效果的影响。二、实验步骤：（1）提前阅读与实验 7 相关的阅读材料;（2）参照实验原理图，在 ISIS 中完成电路原理图的绘制;（3）采纳 uVision3 进行 C51 动态显示和 A/D 转换的编程及调试；三、运行结果:仿真运行截图如下图所示：四、实验程序代码：#include sbit _clk=P2^4;sbit ALE=P2^5； sbit _st = P2^5； //定义 AD 启动位,_st sbit _eoc = P2^6； //定义 AD 结束位，_eoc sbit _oe = P2^7； //定义 AD 使能位,_oe sbit led0 = P2^3； //定义数码管最低位，led0 sbit led1 = P2^2;//定义数码管第二位,led1 sbit led2 = P2^1；//定义数码管第三位，led2 unsigned char ad_result=0； //定义 AD 转换结果变量,ad_result unsigned char table［］ = ｛0x3f,0x06，0x5b,0x4f,0x66，0x6d，0x7d，0x07，0x7f,0x6f};//定义十进制显示字模数组，table[］ void delay(unsigned int time) //延时函数｛ unsigned int j = 0； for（；time〉0；time--）for(j=0；j〈125;j++）； }void disp(void)//显示函数｛ led2=0;//第三位位码清 0P0=table[ad_result/100]； //输出第三位的字模delay（10）； //延时 10ms led2=1； //第三位位码置 1led1=0； //第二位位码清 0P0=table[(ad_result/10）%10］； //输出第二位的字模delay(10）；//延时 10ms led1=1； //第二位位码置 1led0=0; //最低位位码清 0P0=table[ad_result％10]; //输出最低位的字模delay(10）； //延时 10ms led0=1; //最低位位码置 1 } void main(void） ｛ TMOD = 0x02; TH0 = 206； TL0 = 206； TR0=1； EA=1； ET0=1； ALE=0; ALE=1； while（1） { _st=0；_st=1;_st=0； //模拟启动时序，发出启动 AD 转换脉冲while(!_eoc）；//查询 EOC 标志，若 EOC=0，原地等待_oe=1; //若 EOC=1，使能 OE 置 1ad_result=P1; //读取 AD 转换结果_oe=0； //使能 OE 置 0disp(）;//动态显示函数调用｝｝void Timer0_INT() interrupt 1 ｛ _clk = ！_clk； } 实验总结：这次实验中间遇到了一些困难，刚开始无法程序无法运行，自己没有找到错误,后来通过向同学请教才找到了错误。之后在里边加入了中断才能顺利仿真。通过这次实验自己对于单片机的了解更加深了一步，同时也了解到了自己的短处，感觉收获很大。
