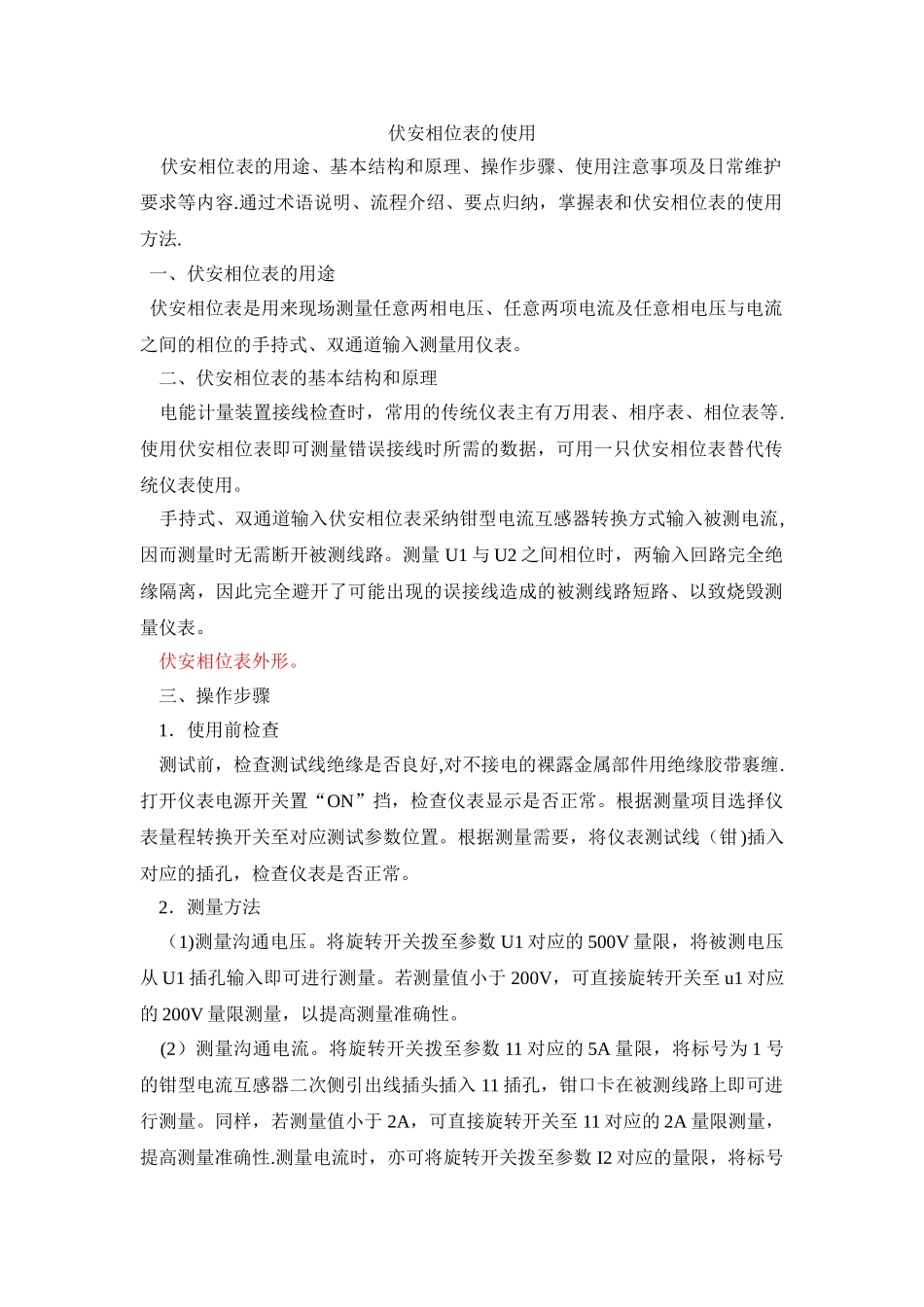

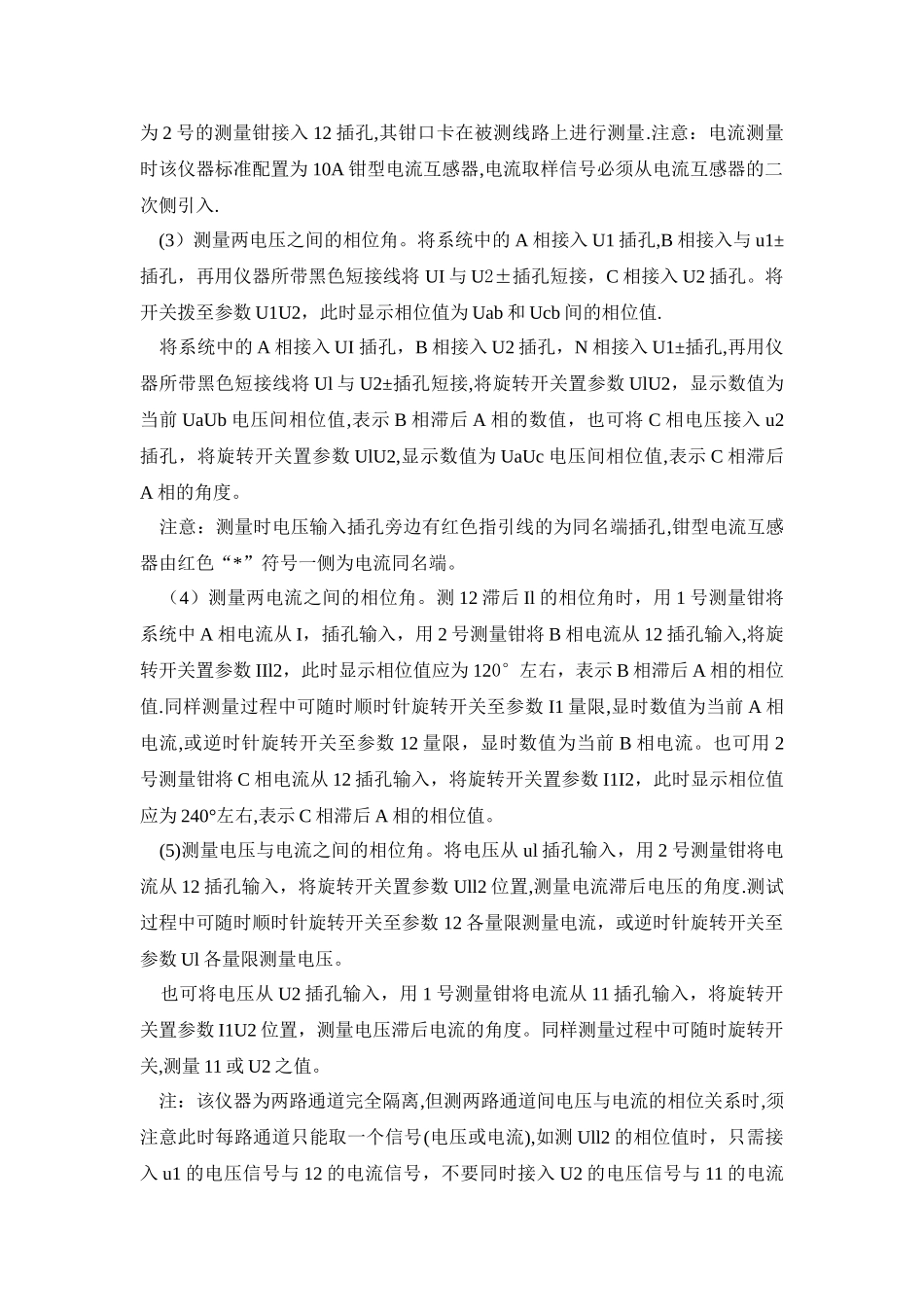

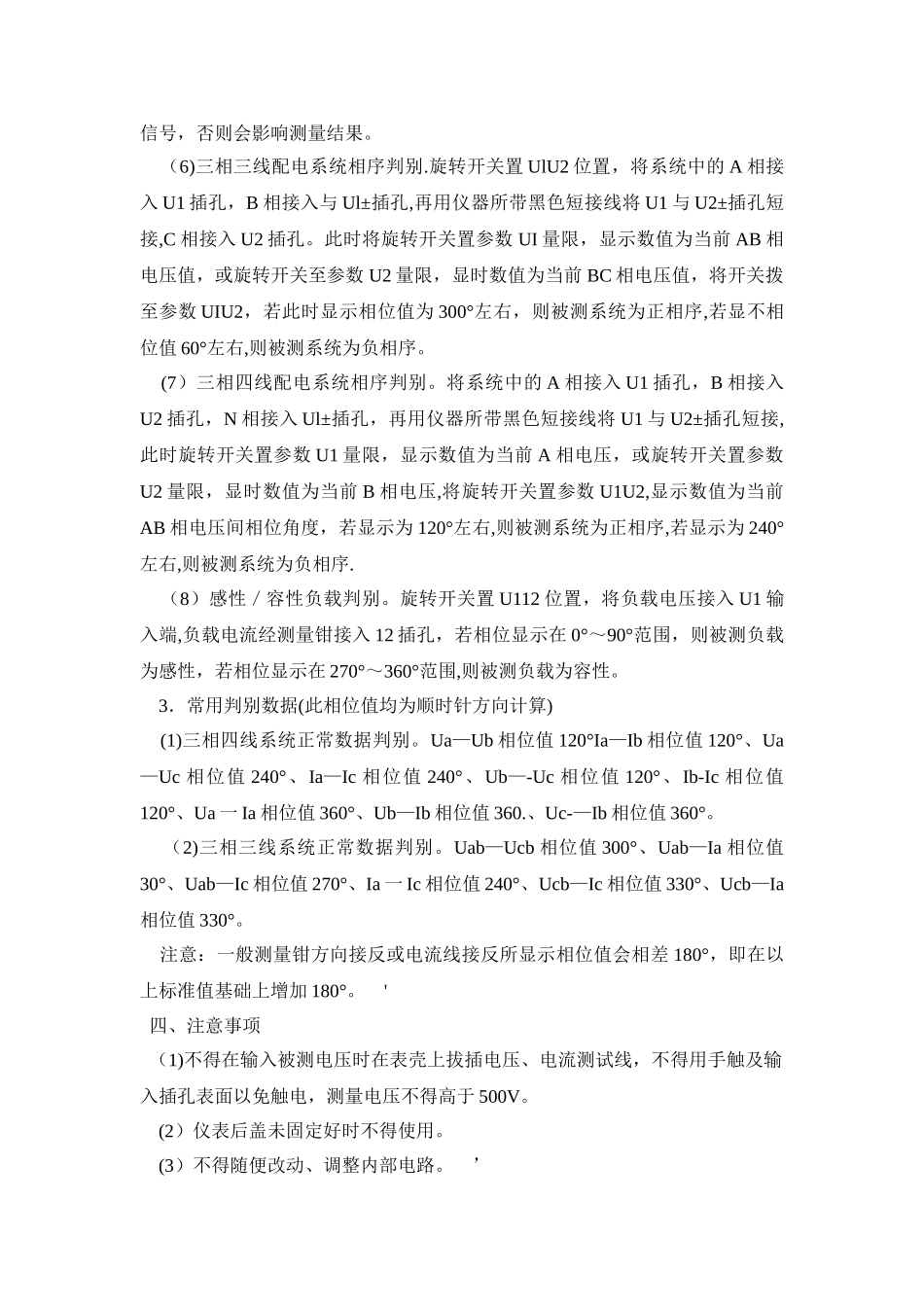

伏安相位表的使用 伏安相位表的用途、基本结构和原理、操作步骤、使用注意事项及日常维护要求等内容.通过术语说明、流程介绍、要点归纳，掌握表和伏安相位表的使用方法. 一、伏安相位表的用途 伏安相位表是用来现场测量任意两相电压、任意两项电流及任意相电压与电流之间的相位的手持式、双通道输入测量用仪表。 二、伏安相位表的基本结构和原理 电能计量装置接线检查时，常用的传统仪表主有万用表、相序表、相位表等.使用伏安相位表即可测量错误接线时所需的数据，可用一只伏安相位表替代传统仪表使用。 手持式、双通道输入伏安相位表采纳钳型电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量 U1 与 U2 之间相位时，两输入回路完全绝缘隔离，因此完全避开了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。 伏安相位表外形。 三、操作步骤 1．使用前检查 测试前，检查测试线绝缘是否良好,对不接电的裸露金属部件用绝缘胶带裹缠.打开仪表电源开关置“ON”挡，检查仪表显示是否正常。根据测量项目选择仪表量程转换开关至对应测试参数位置。根据测量需要，将仪表测试线（钳 )插入对应的插孔，检查仪表是否正常。 2．测量方法 （1)测量沟通电压。将旋转开关拨至参数 U1 对应的 500V 量限，将被测电压从 U1 插孔输入即可进行测量。若测量值小于 200V，可直接旋转开关至 u1 对应的 200V 量限测量，以提高测量准确性。 (2）测量沟通电流。将旋转开关拨至参数 11 对应的 5A 量限，将标号为 1 号的钳型电流互感器二次侧引出线插头插入 11 插孔，钳口卡在被测线路上即可进行测量。同样，若测量值小于 2A，可直接旋转开关至 11 对应的 2A 量限测量，提高测量准确性.测量电流时，亦可将旋转开关拨至参数 I2 对应的量限，将标号为 2 号的测量钳接入 12 插孔,其钳口卡在被测线路上进行测量.注意：电流测量时该仪器标准配置为 10A 钳型电流互感器,电流取样信号必须从电流互感器的二次侧引入. (3）测量两电压之间的相位角。将系统中的 A 相接入 U1 插孔,B 相接入与 u1±插孔，再用仪器所带黑色短接线将 UI 与 U2±插孔短接，C 相接入 U2 插孔。将开关拨至参数 U1U2，此时显示相位值为 Uab 和 Ucb 间的相位值. 将系统中的 A 相接入 UI 插孔，B 相接入 U2 插孔，N 相接入 U1±插孔,再用仪器所带黑色短接线将 Ul 与 U2±插孔短接,将旋转开关置参数 UlU2...
