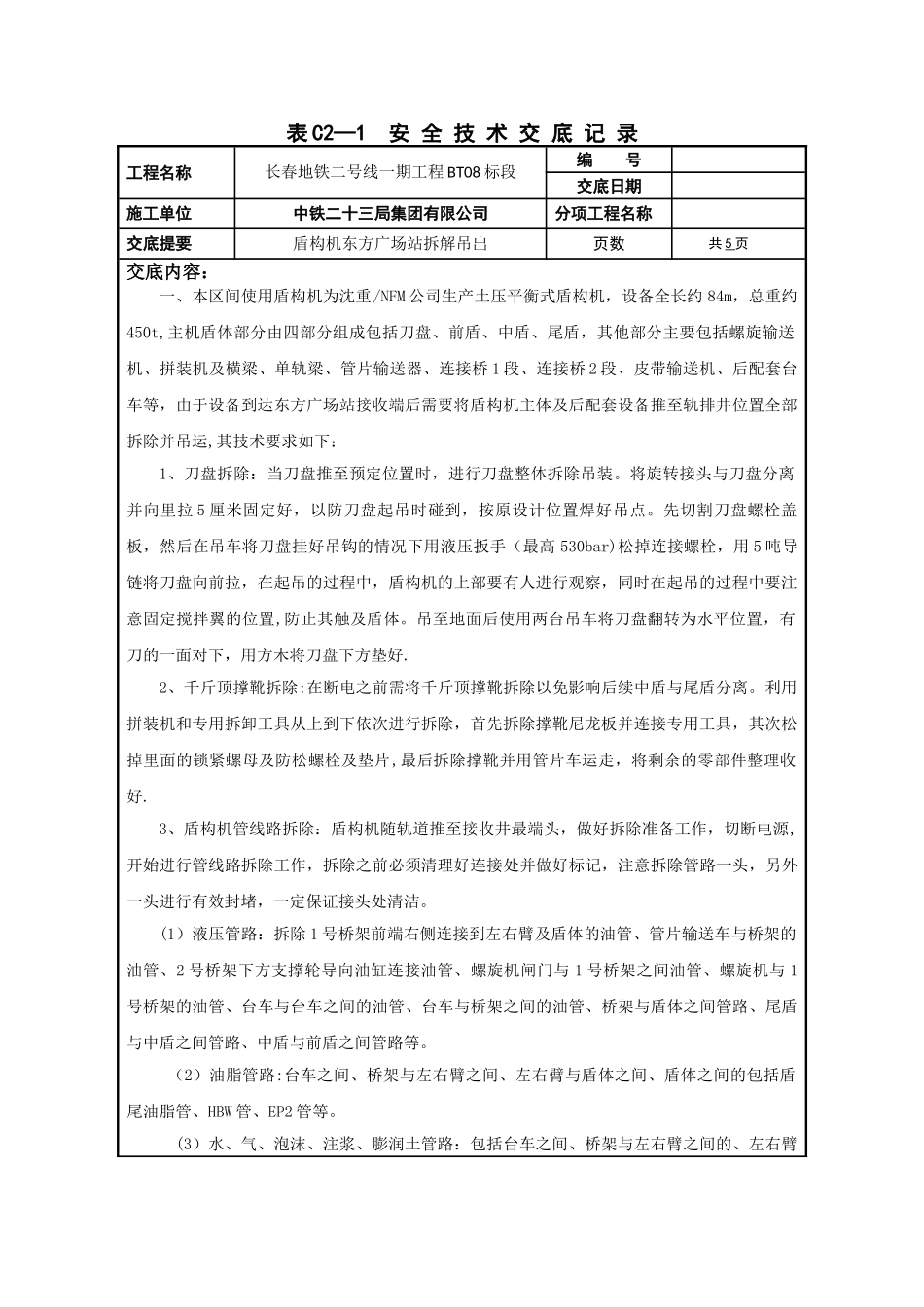

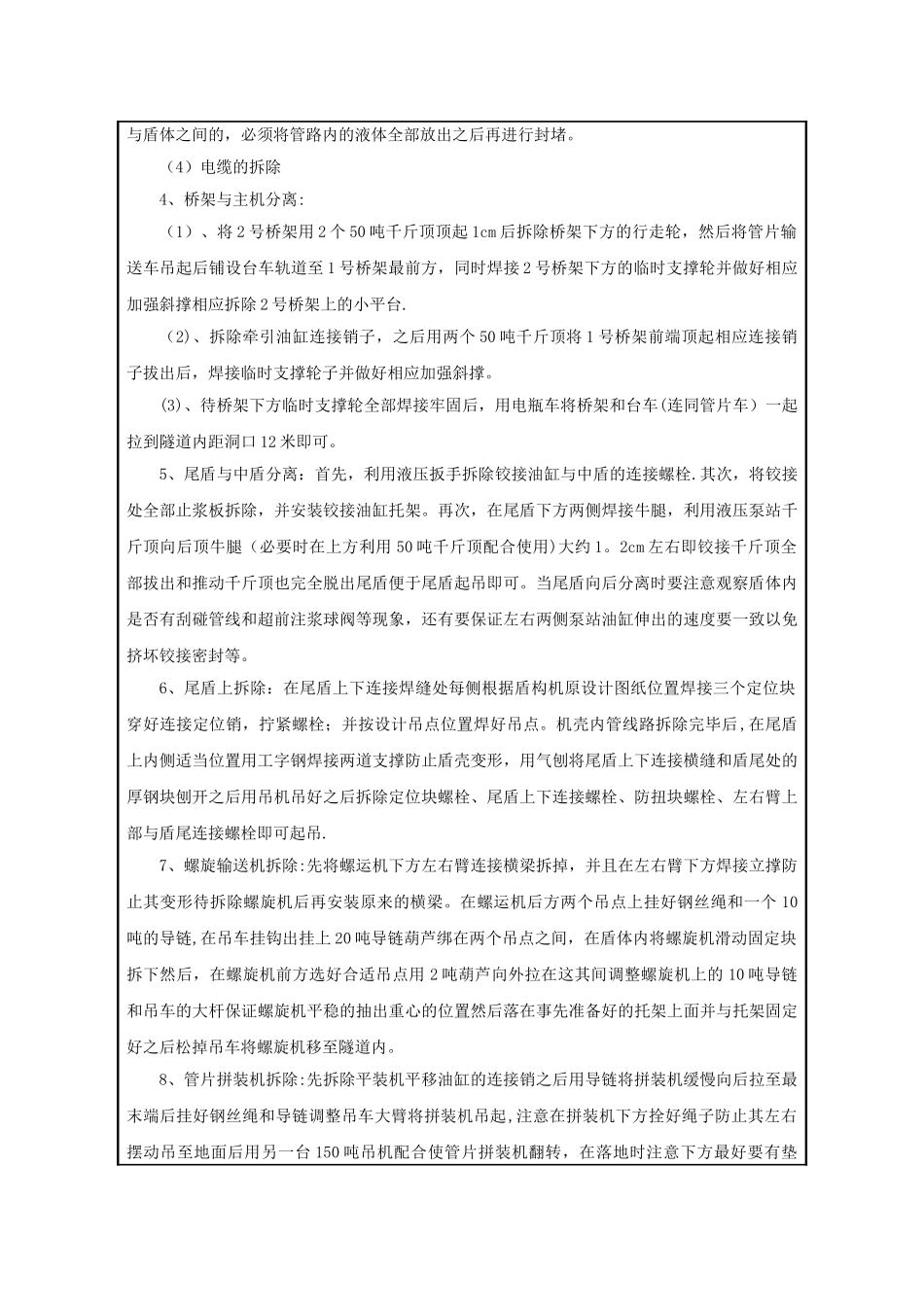

表 C2—1 安 全 技 术 交 底 记 录工程名称长春地铁二号线一期工程 BT08 标段编 号交底日期施工单位中铁二十三局集团有限公司分项工程名称交底提要盾构机东方广场站拆解吊出页数共 5 页交底内容：一、本区间使用盾构机为沈重/NFM 公司生产土压平衡式盾构机，设备全长约 84m，总重约450t,主机盾体部分由四部分组成包括刀盘、前盾、中盾、尾盾，其他部分主要包括螺旋输送机、拼装机及横梁、单轨梁、管片输送器、连接桥 1 段、连接桥 2 段、皮带输送机、后配套台车等，由于设备到达东方广场站接收端后需要将盾构机主体及后配套设备推至轨排井位置全部拆除并吊运,其技术要求如下：1、刀盘拆除：当刀盘推至预定位置时，进行刀盘整体拆除吊装。将旋转接头与刀盘分离并向里拉 5 厘米固定好，以防刀盘起吊时碰到，按原设计位置焊好吊点。先切割刀盘螺栓盖板，然后在吊车将刀盘挂好吊钩的情况下用液压扳手（最高 530bar)松掉连接螺栓，用 5 吨导链将刀盘向前拉，在起吊的过程中，盾构机的上部要有人进行观察，同时在起吊的过程中要注意固定搅拌翼的位置,防止其触及盾体。吊至地面后使用两台吊车将刀盘翻转为水平位置，有刀的一面对下，用方木将刀盘下方垫好.2、千斤顶撑靴拆除:在断电之前需将千斤顶撑靴拆除以免影响后续中盾与尾盾分离。利用拼装机和专用拆卸工具从上到下依次进行拆除，首先拆除撑靴尼龙板并连接专用工具，其次松掉里面的锁紧螺母及防松螺栓及垫片,最后拆除撑靴并用管片车运走，将剩余的零部件整理收好.3、盾构机管线路拆除：盾构机随轨道推至接收井最端头，做好拆除准备工作，切断电源,开始进行管线路拆除工作，拆除之前必须清理好连接处并做好标记，注意拆除管路一头，另外一头进行有效封堵，一定保证接头处清洁。(1）液压管路：拆除 1 号桥架前端右侧连接到左右臂及盾体的油管、管片输送车与桥架的油管、2 号桥架下方支撑轮导向油缸连接油管、螺旋机闸门与 1 号桥架之间油管、螺旋机与 1号桥架的油管、台车与台车之间的油管、台车与桥架之间的油管、桥架与盾体之间管路、尾盾与中盾之间管路、中盾与前盾之间管路等。 （2）油脂管路:台车之间、桥架与左右臂之间、左右臂与盾体之间、盾体之间的包括盾尾油脂管、HBW 管、EP2 管等。(3）水、气、泡沫、注浆、膨润土管路：包括台车之间、桥架与左右臂之间的、左右臂与盾体之间的，必须将管路内的液体全部放出之后再进行封堵。（4）电缆的拆除4、桥架与主机...
