生物质发电项目DCS控制逻辑说明VIP专享

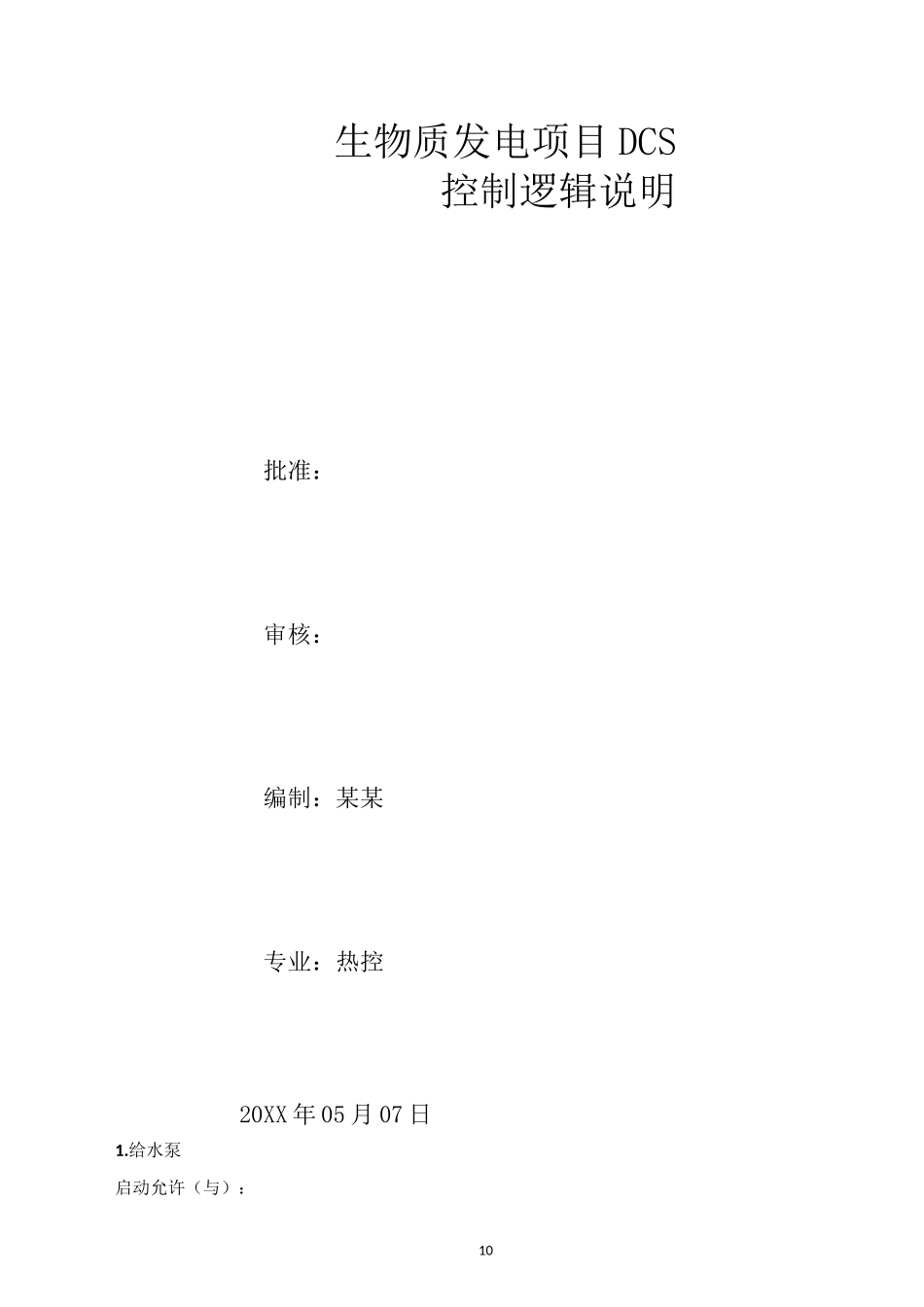

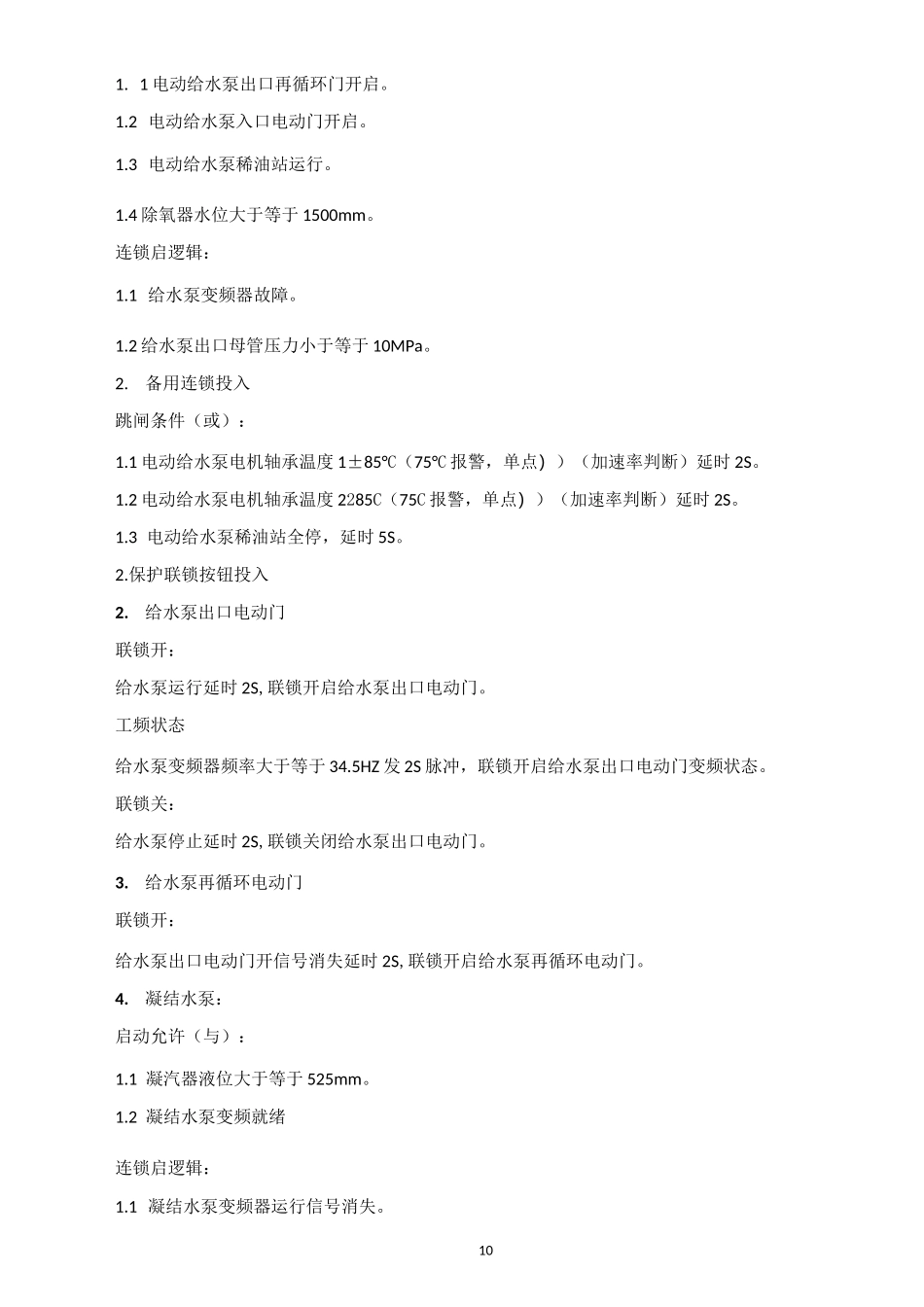

10生物质发电项目 DCS控制逻辑说明批准：审核：编制：某某专业：热控20XX 年 05 月 07 日1.给水泵启动允许（与）：101. 1 电动给水泵出口再循环门开启。1.2 电动给水泵入口电动门开启。1.3 电动给水泵稀油站运行。1.4 除氧器水位大于等于 1500mm。连锁启逻辑：1.1 给水泵变频器故障。1.2 给水泵出口母管压力小于等于 10MPa。2.备用连锁投入跳闸条件（或）：1.1 电动给水泵电机轴承温度 1±85°C（75°C 报警，单点））（加速率判断）延时 2S。1.2 电动给水泵电机轴承温度 2285C（75C 报警，单点））（加速率判断）延时 2S。1.3 电动给水泵稀油站全停，延时 5S。2.保护联锁按钮投入2.给水泵出口电动门联锁开：给水泵运行延时 2S,联锁开启给水泵出口电动门。工频状态给水泵变频器频率大于等于 34.5HZ 发 2S 脉冲，联锁开启给水泵出口电动门变频状态。联锁关：给水泵停止延时 2S,联锁关闭给水泵出口电动门。3.给水泵再循环电动门联锁开：给水泵出口电动门开信号消失延时 2S,联锁开启给水泵再循环电动门。4.凝结水泵：启动允许（与）：1.1 凝汽器液位大于等于 525mm。1.2 凝结水泵变频就绪连锁启逻辑：1.1 凝结水泵变频器运行信号消失。101.2 凝结水泵出口母管压力小于等于 0.4MPa。2.备用连锁投入跳闸条件（或）：1.凝结水泵变频器运行且频率大于等于 29.5HZ5S 后出口电动门关闭（开到位为 FALSE,关到位为 TURE）。5.凝结水泵出口电动门：联锁开：凝结水泵变频器频率大于等于 29.5HZ 发 2S 脉冲，联锁开启凝结水泵出口电动门。联锁关：凝结水泵变频器停止 2S 脉冲，联锁关闭凝结水泵出口电动门。6.循环水泵：启动允许（与）：1. 1 循环水泵入口电动门开启。1.2 循环水泵出口液控蝶阀关闭。连锁启逻辑：1.1 运行中的循环水泵运行信号消失 2S 脉冲。1.2 循环水泵出口母管压力小于等于 0.1MPa。2.备用连锁投入跳闸条件（或）：1.1 循环水泵电机轴承温度 1±85°C（75°C 报警，单点））（加速率判断）延时 2S。1.2 循环水泵电机轴承温度 2285C（75C 报警，单点））（加速率判断）延时 2S。1.3 循环水泵运行运行延时 7S 出口液控蝶阀关闭（开启信号为 FALSE，关闭信号为TURE）。7.循环水泵出口液控蝶阀：联锁开：循环水泵运行延时 2S 后发 2S 脉冲，联锁开启循环水泵出口液控蝶阀。联锁关：循环水泵停止 2S 脉冲，联锁关闭循环水泵出口液控蝶阀。8.高压加热器解列：1.1 高压...
