矿建综采工作面施工组织设计

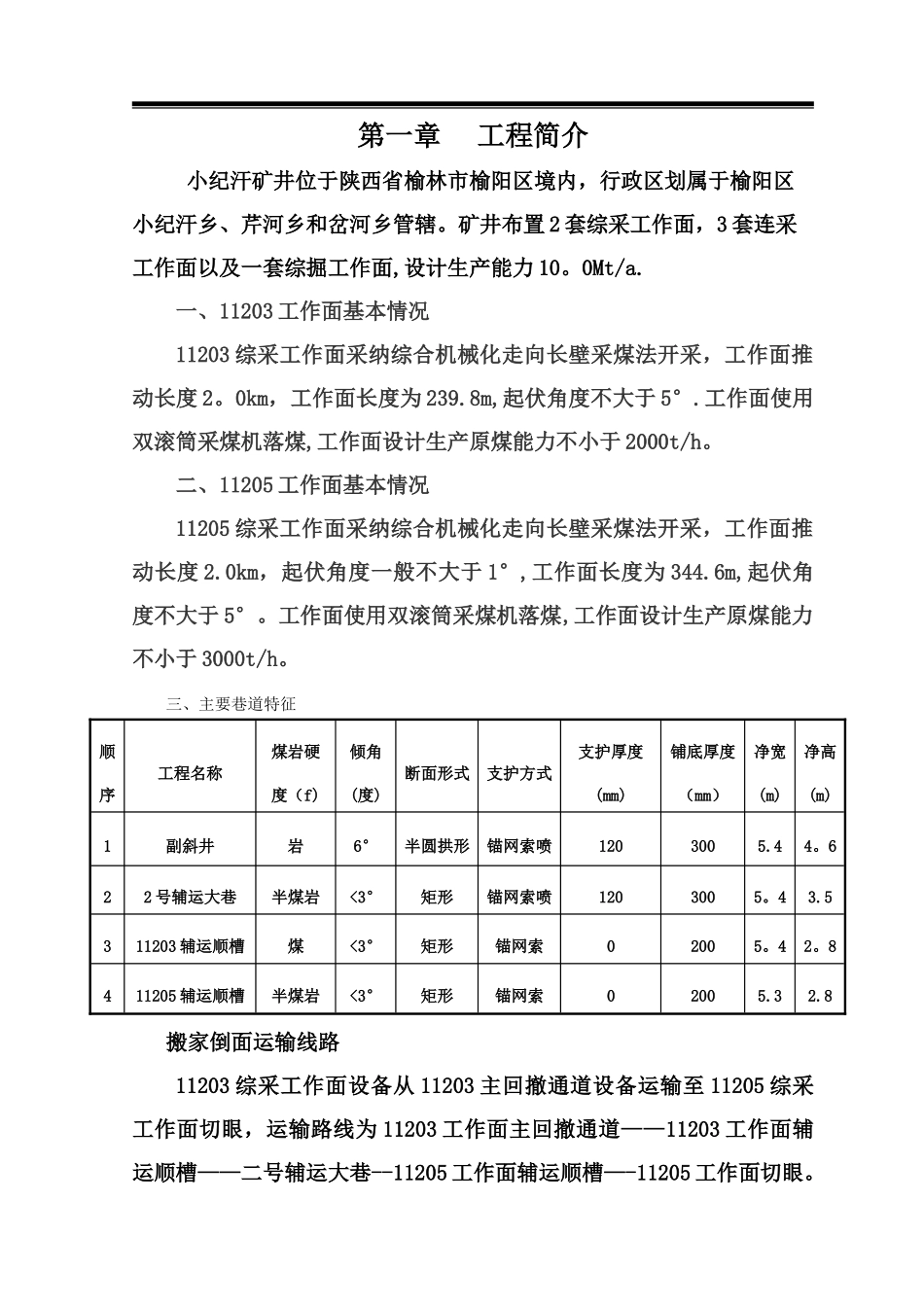

第一章 工程简介小纪汗矿井位于陕西省榆林市榆阳区境内，行政区划属于榆阳区小纪汗乡、芹河乡和岔河乡管辖。矿井布置 2 套综采工作面，3 套连采工作面以及一套综掘工作面,设计生产能力 10。0Mt/a.一、11203 工作面基本情况11203 综采工作面采纳综合机械化走向长壁采煤法开采，工作面推动长度 2。0km，工作面长度为 239.8m,起伏角度不大于 5°.工作面使用双滚筒采煤机落煤,工作面设计生产原煤能力不小于 2000t/h。二、11205 工作面基本情况11205 综采工作面采纳综合机械化走向长壁采煤法开采，工作面推动长度 2.0km，起伏角度一般不大于 1°,工作面长度为 344.6m,起伏角度不大于 5°。工作面使用双滚筒采煤机落煤,工作面设计生产原煤能力不小于 3000t/h。三、主要巷道特征顺序工程名称煤岩硬度（f)倾角(度)断面形式支护方式支护厚度(mm)铺底厚度（mm）净宽(m)净高(m)1副斜井岩6°半圆拱形锚网索喷1203005.44。622 号辅运大巷半煤岩<3°矩形锚网索喷1203005。43.5311203 辅运顺槽煤<3°矩形锚网索02005。42。8411205 辅运顺槽半煤岩<3°矩形锚网索02005.32.8搬家倒面运输线路11203 综采工作面设备从 11203 主回撤通道设备运输至 11205 综采工作面切眼，运输路线为 11203 工作面主回撤通道——11203 工作面辅运顺槽——二号辅运大巷--11205 工作面辅运顺槽—-11205 工作面切眼。除 11203 综采工作面设备外,有 60 架液压支架及 104m 刮板机中部槽需从地面运输至 11205 工作面，运输线路为小纪汗煤矿工业场地—-副斜井--二号辅运大巷——11205 工作面辅运顺槽——11205 工作面切眼。线路长度及巷道尺寸参照附图 1《小纪汗煤矿 11 盘区北翼采掘工程平面图》和附图 2《11205 工作面施工图》.四、工程范围11203 工作面末采回撤通道支护.根据招标方提供的 11203 末采支护设计图纸进行支护,包括支护材料的采购、加工、安装及拆除；其中甲供的支护材料只包括矿用 11＃工字钢 2673m,其余支护材料的提供由投标方负责，设备回撤后，甲供的工字钢应回收至地面。11203 综采工作面机电设备回撤，搬运至 11205 工作面。其中 11203 主要设备包括采煤机、刮板机、转载机、破裂机、液压支架、泵站、移动变电站、组合开关、设备列车、单轨吊、供回液管路、电气开关、电缆及排水管路等。（11203 工作面长度 240m)11205 综采工作面机电设备安装及调试.除 11203 工作面设备搬运至 11205 工作面安装外,需从地...
