砂浆锚杆施工技术交底

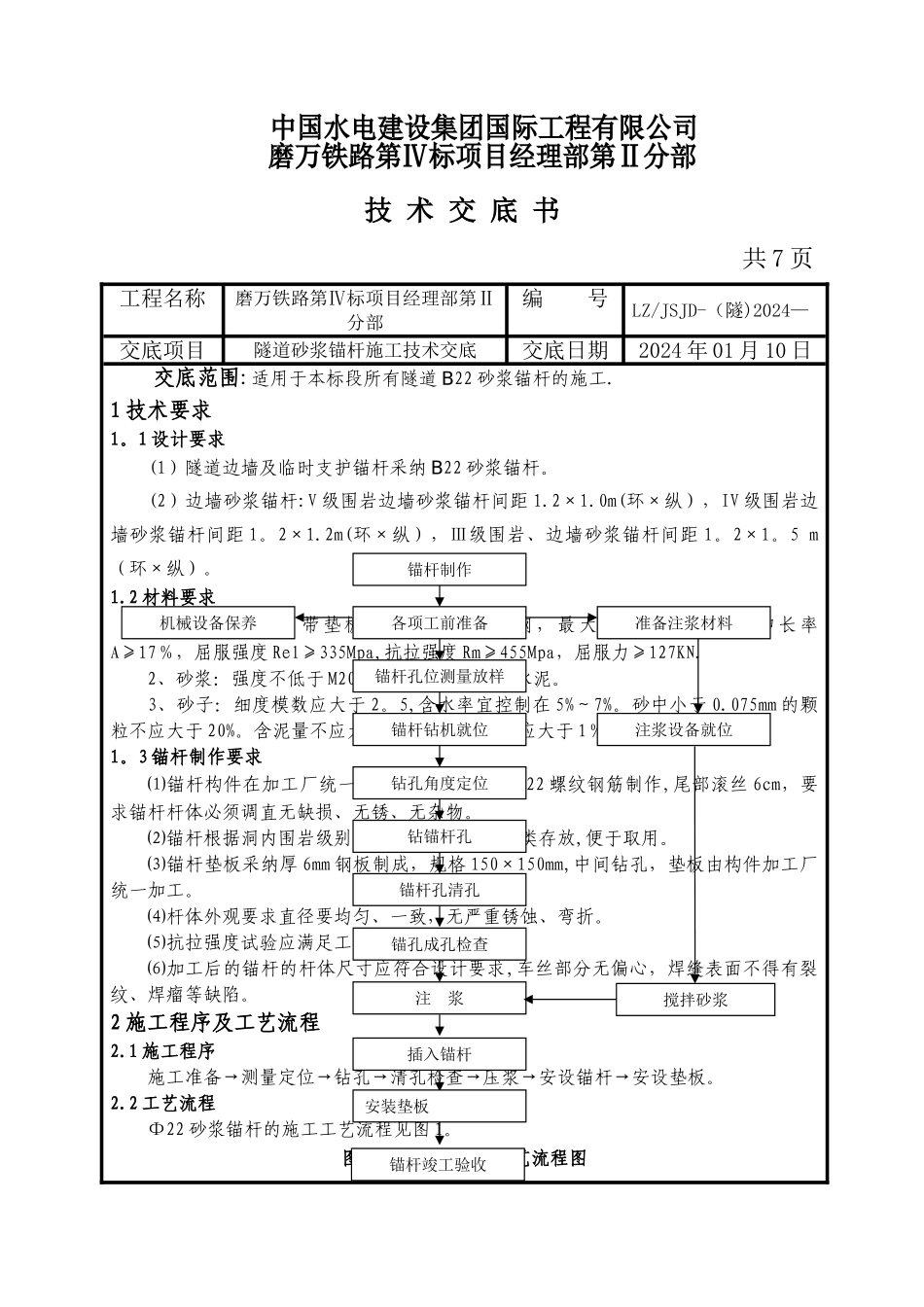

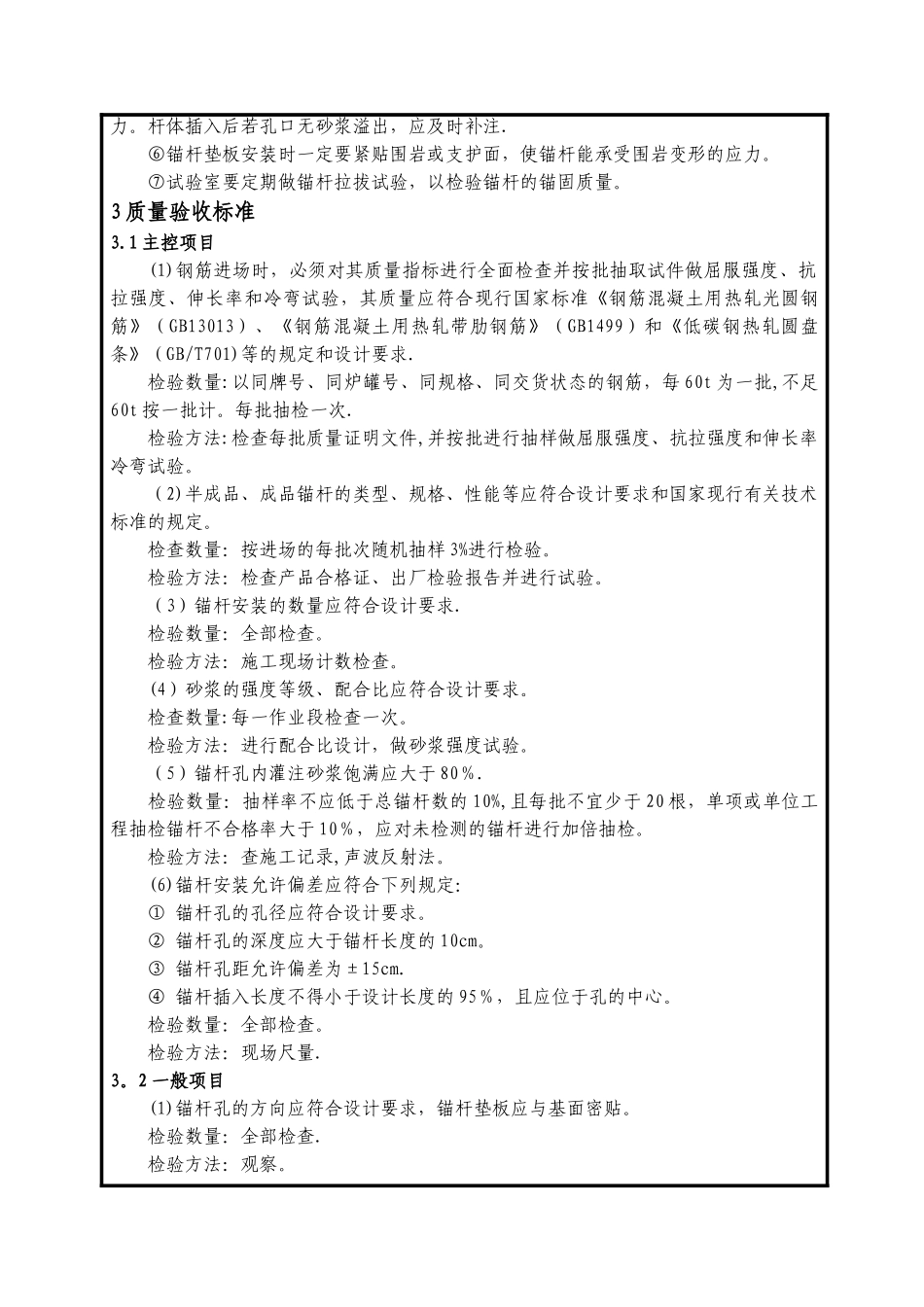

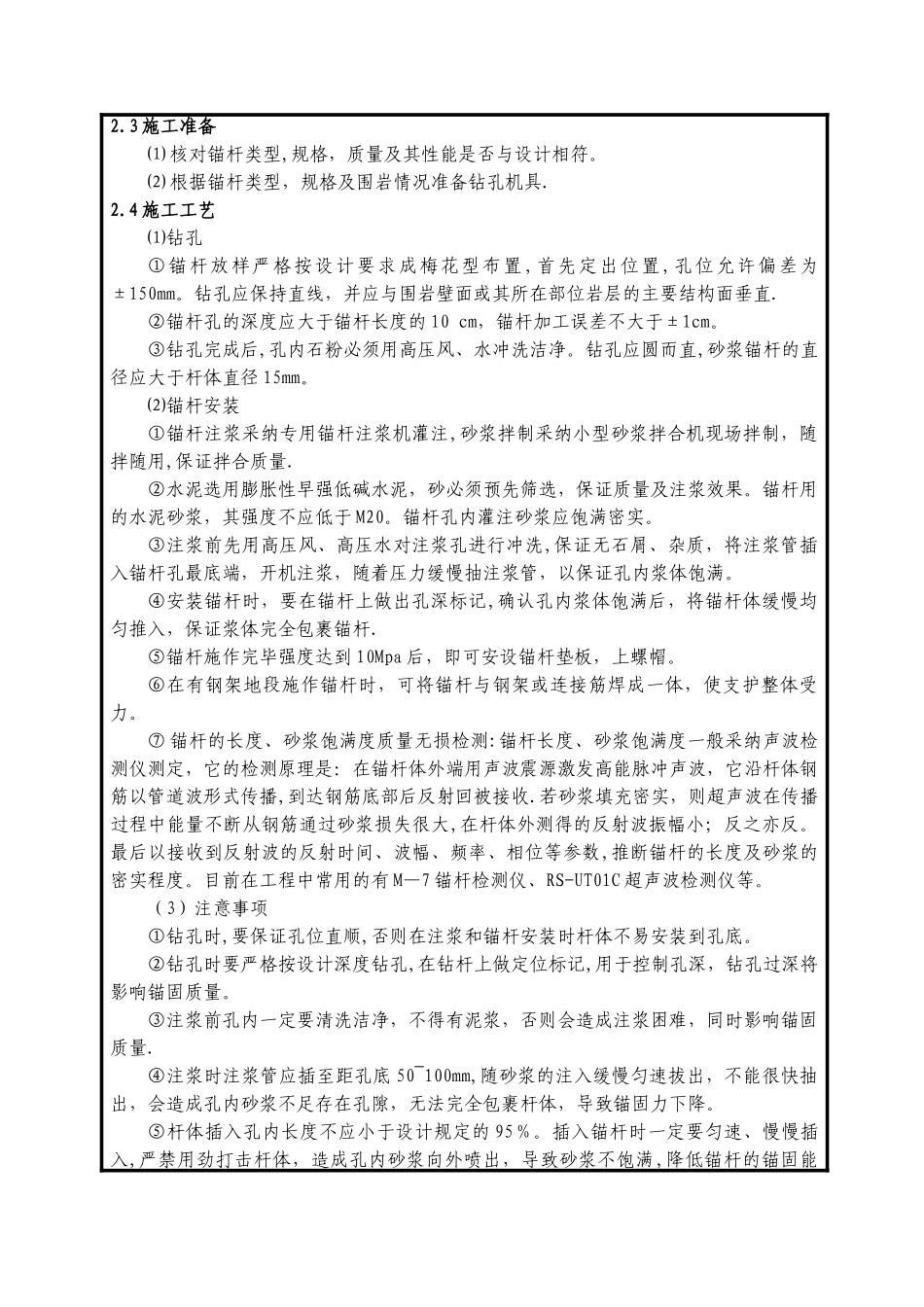

技 术 交 底 书 共 7 页 工程名称磨万铁路第Ⅳ标项目经理部第Ⅱ分部编 号LZ/JSJD-（隧)2024—交底项目隧道砂浆锚杆施工技术交底交底日期2024 年 01 月 10 日交底范围:适用于本标段所有隧道 B22 砂浆锚杆的施工.1 技术要求1。1 设计要求(1）隧道边墙及临时支护锚杆采纳 B22 砂浆锚杆。(2）边墙砂浆锚杆:V 级围岩边墙砂浆锚杆间距 1.2×1.0m(环×纵），IV 级围岩边墙砂浆锚杆间距 1。2×1.2m(环×纵），Ⅲ级围岩、边墙砂浆锚杆间距 1。2×1。5 m（环×纵）。1.2 材料要求1 、 锚 杆 ： B22 ， 带 垫 板 和 螺 母 ， HRB335 钢 ， 最 大 力 ≥ 172KN ， 断 裂 伸 长 率A≥17％，屈服强度 Rel≥335Mpa,抗拉强度 Rm≥455Mpa，屈服力≥127KN.2、砂浆：强度不低于 M20,水泥为普通硅酸盐水泥。3、砂子：细度模数应大于 2。5,含水率宜控制在 5%～7%。砂中小于 0.075mm 的颗粒不应大于 20%。含泥量不应大于 3%，泥块含量不应大于 1％。1。3 锚杆制作要求⑴锚杆构件在加工厂统一加工，锚杆选用的 B22 螺纹钢筋制作,尾部滚丝 6cm，要求锚杆杆体必须调直无缺损、无锈、无杂物。⑵锚杆根据洞内围岩级别制作成不同长度，分类存放,便于取用。⑶锚杆垫板采纳厚 6mm 钢板制成，规格 150×150mm,中间钻孔，垫板由构件加工厂统一加工。⑷杆体外观要求直径要均匀、一致，无严重锈蚀、弯折。⑸抗拉强度试验应满足工程要求。⑹加工后的锚杆的杆体尺寸应符合设计要求,车丝部分无偏心，焊缝表面不得有裂纹、焊瘤等缺陷。2 施工程序及工艺流程2.1 施工程序施工准备→测量定位→钻孔→清孔检查→压浆→安设锚杆→安设垫板。2.2 工艺流程Φ22 砂浆锚杆的施工工艺流程见图 1。图 1 砂浆锚杆施工工艺流程图锚杆制作各项工前准备锚杆钻机就位钻锚杆孔钻孔角度定位锚杆孔位测量放样锚杆孔清孔机械设备保养准备注浆材料注浆设备就位锚孔成孔检查搅拌砂浆注 浆插入锚杆锚杆竣工验收安装垫板2.3 施工准备⑴ 核对锚杆类型,规格，质量及其性能是否与设计相符。⑵ 根据锚杆类型，规格及围岩情况准备钻孔机具.2.4 施工工艺⑴钻孔①锚杆放样严格按设计要求成梅花型布置 ,首先定出位置,孔位允许偏差为±150mm。钻孔应保持直线，并应与围岩壁面或其所在部位岩层的主要结构面垂直.②锚杆孔的深度应大于锚杆长度的 10 cm，锚杆加工误差不大于±1cm。③钻孔完成后,孔内石粉必须用高压风、水冲洗洁净。钻...
