砌体结构设计规范

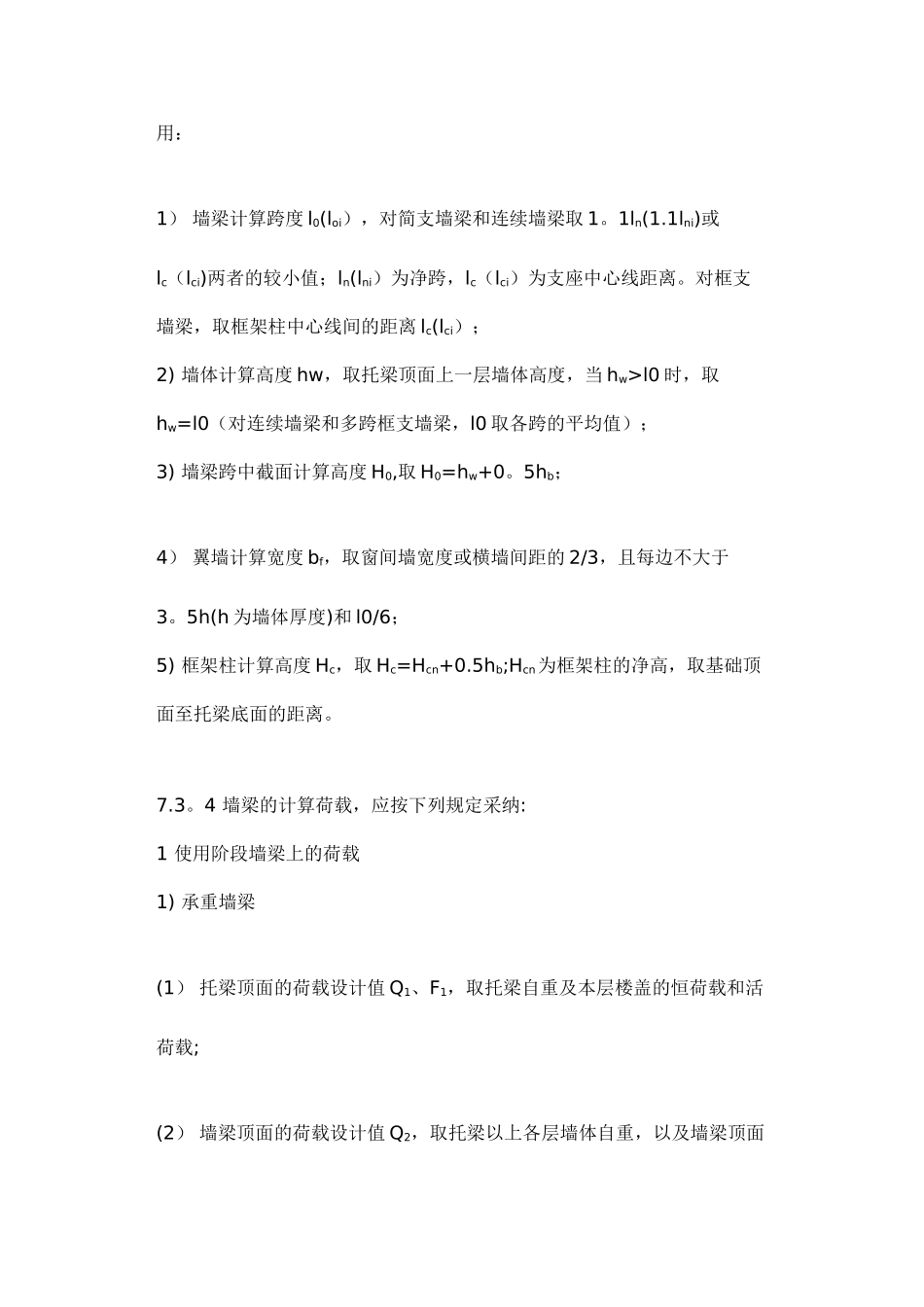

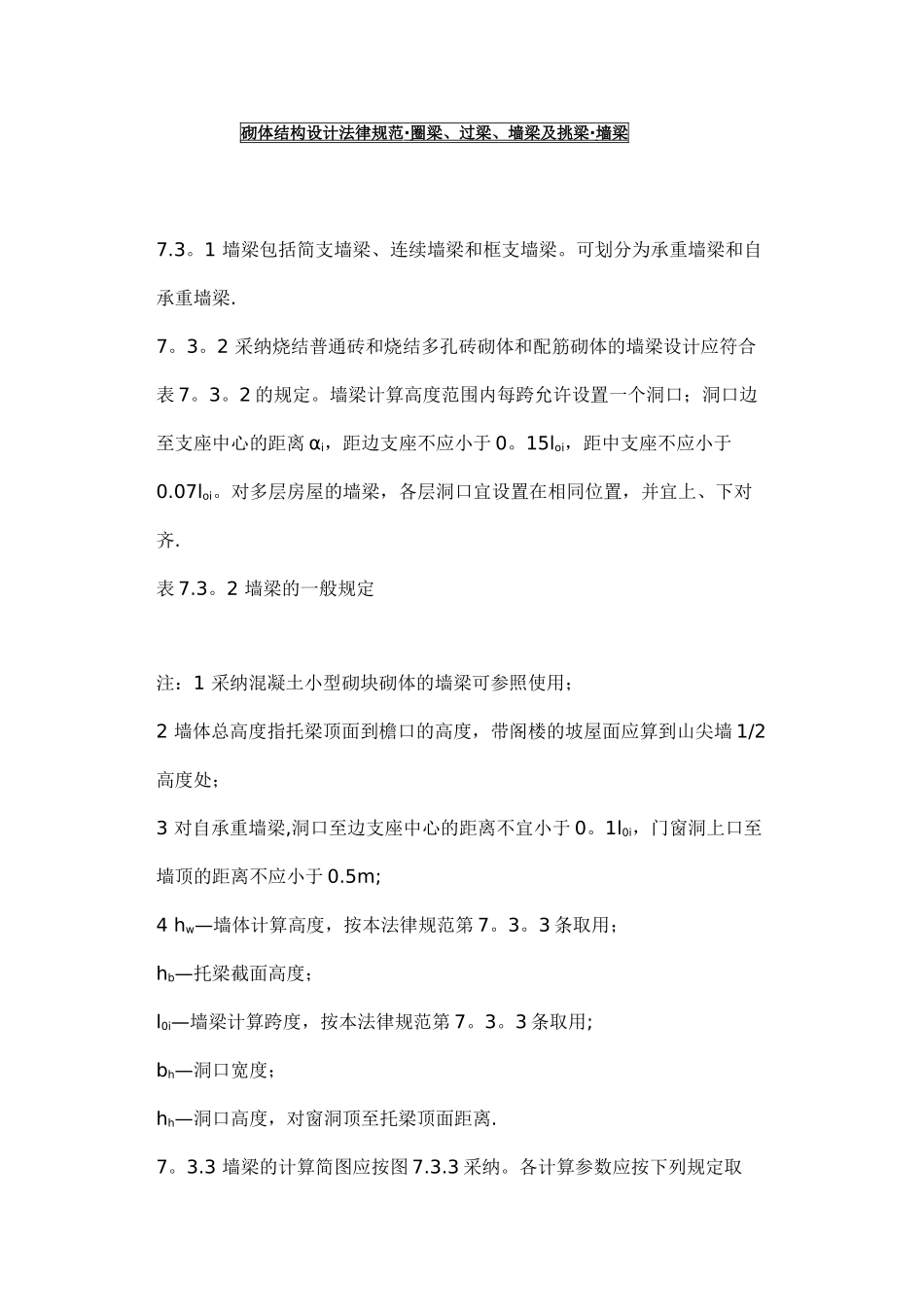

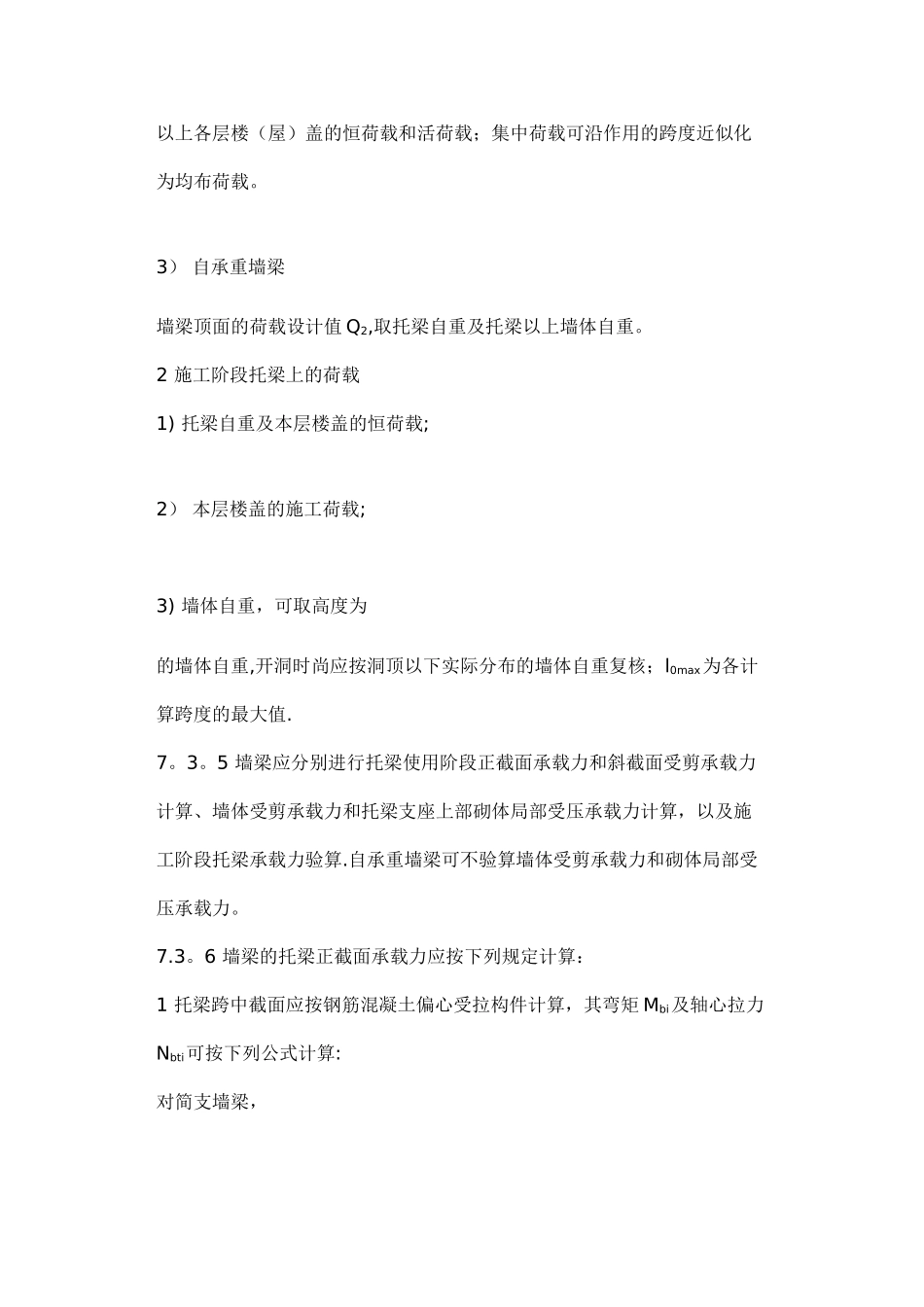

砌体结构设计法律规范 · 圈梁、过梁、墙梁及挑梁 · 墙梁 7.3。1 墙梁包括简支墙梁、连续墙梁和框支墙梁。可划分为承重墙梁和自承重墙梁.7。3。2 采纳烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表 7。3。2 的规定。墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离 αi，距边支座不应小于 0。15loi，距中支座不应小于0.07loi。对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐.表 7.3。2 墙梁的一般规定注：1 采纳混凝土小型砌块砌体的墙梁可参照使用；2 墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙 1/2高度处；3 对自承重墙梁,洞口至边支座中心的距离不宜小于 0。1l0i，门窗洞上口至墙顶的距离不应小于 0.5m;4 hw—墙体计算高度，按本法律规范第 7。3。3 条取用；hb—托梁截面高度；l0i—墙梁计算跨度，按本法律规范第 7。3。3 条取用;bh—洞口宽度；hh—洞口高度，对窗洞顶至托梁顶面距离.7。3.3 墙梁的计算简图应按图 7.3.3 采纳。各计算参数应按下列规定取用：1） 墙梁计算跨度 l0(loi），对简支墙梁和连续墙梁取 1。1ln(1.1lni)或lc（lci)两者的较小值；ln(lni）为净跨，lc（lci）为支座中心线距离。对框支墙梁，取框架柱中心线间的距离 lc(lci）；2) 墙体计算高度 hw，取托梁顶面上一层墙体高度，当 hw>l0 时，取hw=l0（对连续墙梁和多跨框支墙梁，l0 取各跨的平均值）；3) 墙梁跨中截面计算高度 H0,取 H0=hw+0。5hb；4） 翼墙计算宽度 bf，取窗间墙宽度或横墙间距的 2/3，且每边不大于3。5h(h 为墙体厚度)和 l0/6；5) 框架柱计算高度 Hc，取 Hc=Hcn+0.5hb;Hcn为框架柱的净高，取基础顶面至托梁底面的距离。7.3。4 墙梁的计算荷载，应按下列规定采纳:1 使用阶段墙梁上的荷载1) 承重墙梁(1） 托梁顶面的荷载设计值 Q1、F1，取托梁自重及本层楼盖的恒荷载和活荷载;(2） 墙梁顶面的荷载设计值 Q2，取托梁以上各层墙体自重，以及墙梁顶面以上各层楼（屋）盖的恒荷载和活荷载；集中荷载可沿作用的跨度近似化为均布荷载。3） 自承重墙梁墙梁顶面的荷载设计值 Q2,取托梁自重及托梁以上墙体自重。2 施工阶段托梁上的荷载1) 托梁自重及本层楼盖的恒荷载;2） 本层楼盖的施工荷载; 3) 墙体自重，可取高度为 的墙体自重,开洞时尚应按洞顶以下实际分布的墙体自重复核；l0max为各计算跨度的最大值.7。3。5 墙梁应分别进行托...
