砼工程钢筋保护层厚度控制方案VIP专享

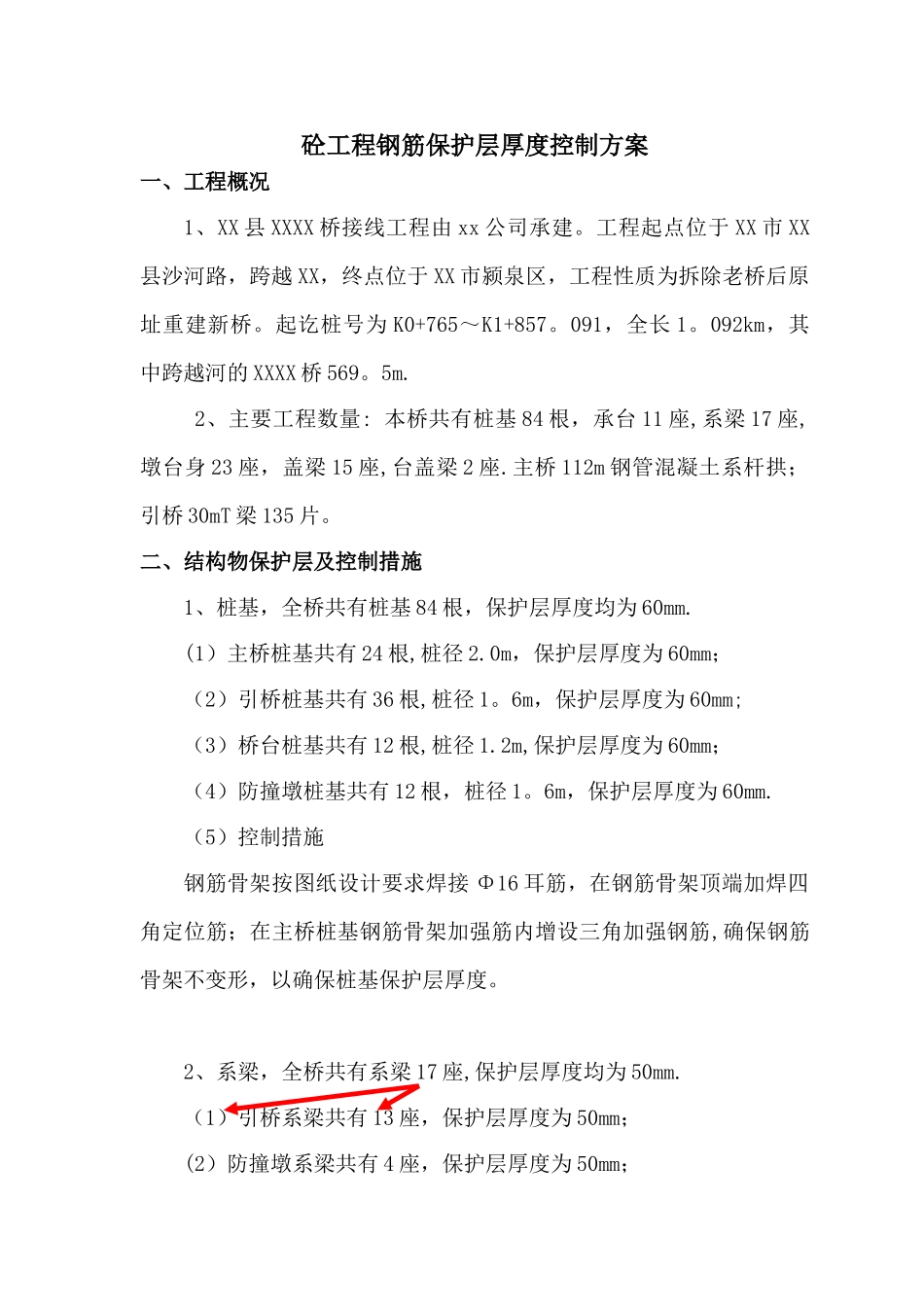

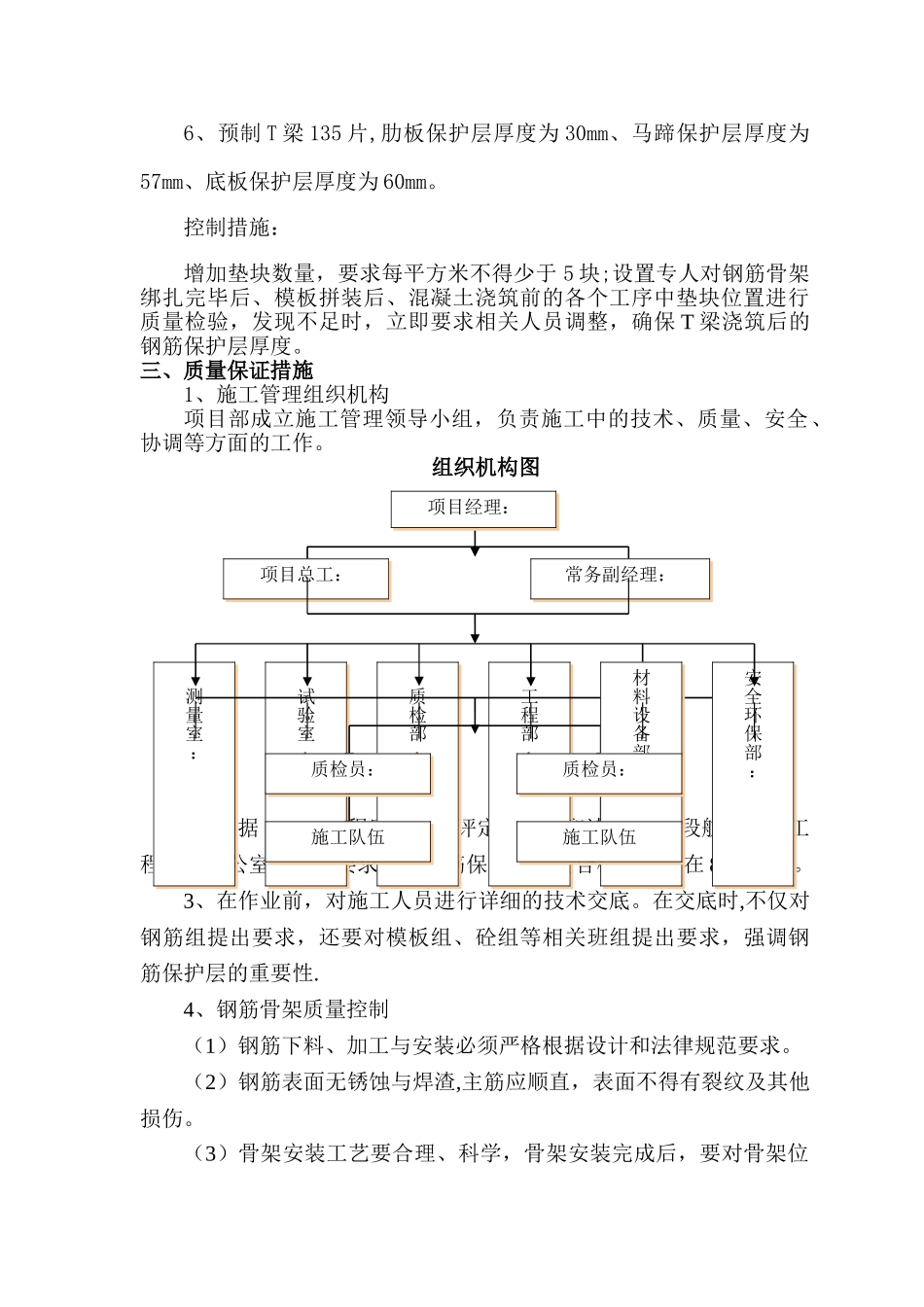

砼工程钢筋保护层厚度控制方案一、工程概况1、XX 县 XXXX 桥接线工程由 xx 公司承建。工程起点位于 XX 市 XX县沙河路，跨越 XX，终点位于 XX 市颍泉区，工程性质为拆除老桥后原址重建新桥。起讫桩号为 K0+765～K1+857。091，全长 1。092km，其中跨越河的 XXXX 桥 569。5m. 2、主要工程数量: 本桥共有桩基 84 根，承台 11 座,系梁 17 座,墩台身 23 座，盖梁 15 座,台盖梁 2 座.主桥 112m 钢管混凝土系杆拱；引桥 30mT 梁 135 片。二、结构物保护层及控制措施1、桩基，全桥共有桩基 84 根，保护层厚度均为 60mm.(1）主桥桩基共有 24 根,桩径 2.0m，保护层厚度为 60mm；（2）引桥桩基共有 36 根,桩径 1。6m，保护层厚度为 60mm;（3）桥台桩基共有 12 根,桩径 1.2m,保护层厚度为 60mm；（4）防撞墩桩基共有 12 根，桩径 1。6m，保护层厚度为 60mm.（5）控制措施钢筋骨架按图纸设计要求焊接 Φ16 耳筋，在钢筋骨架顶端加焊四角定位筋；在主桥桩基钢筋骨架加强筋内增设三角加强钢筋,确保钢筋骨架不变形，以确保桩基保护层厚度。 2、系梁，全桥共有系梁 17 座,保护层厚度均为 50mm.（1）引桥系梁共有 13 座，保护层厚度为 50mm；(2）防撞墩系梁共有 4 座，保护层厚度为 50mm；3、承台，全桥共有承台 11 座。（1）主桥承台共有 4 座，保护层厚度为 75mm;（2）引桥承台共有 1 座,保护层厚度为 80mm；（3）桥台承台共有 2 座，保护层厚度分别为 60mm、110mm。（4)防撞墩承台共有 4 座，保护层厚度为 70mm。(5）控制措施确保垫块数量，并在模板外侧使用钢管加固，避开模板在砼浇筑过程中出现涨模、移位现象,确保保护层厚度。4、墩台身，全桥共有墩柱 21 座，台身 2 座。(1）主桥墩柱共有 4 座,保护层厚度为 60mm;（2)引桥墩柱共有 13 座，保护层厚度为 40mm；（3）防撞墩墩柱共有 4 座,保护层厚度为 40mm；（4)台身共 2 座，保护层厚度为 60mm。（5)控制措施:确保砼垫块数量；由专职质检员对混凝土浇筑过程全程控制，施工前,对模板偏位进行检测；施工中，确保钢筋骨架不发生位移，振捣时不触碰钢筋骨架。5、盖梁，全桥共有盖梁 15 座，台盖梁 2 座。（1）主桥盖梁共有 2 座,保护层厚度为 60mm;（2)引桥盖梁共有 13 座，保护层厚度为 63mm；(3）桥台盖梁共有 2 座，保护层厚度为 57mm.(4）控制措施：确保砼垫块数量,并保证模板牢固,确保钢筋保...
