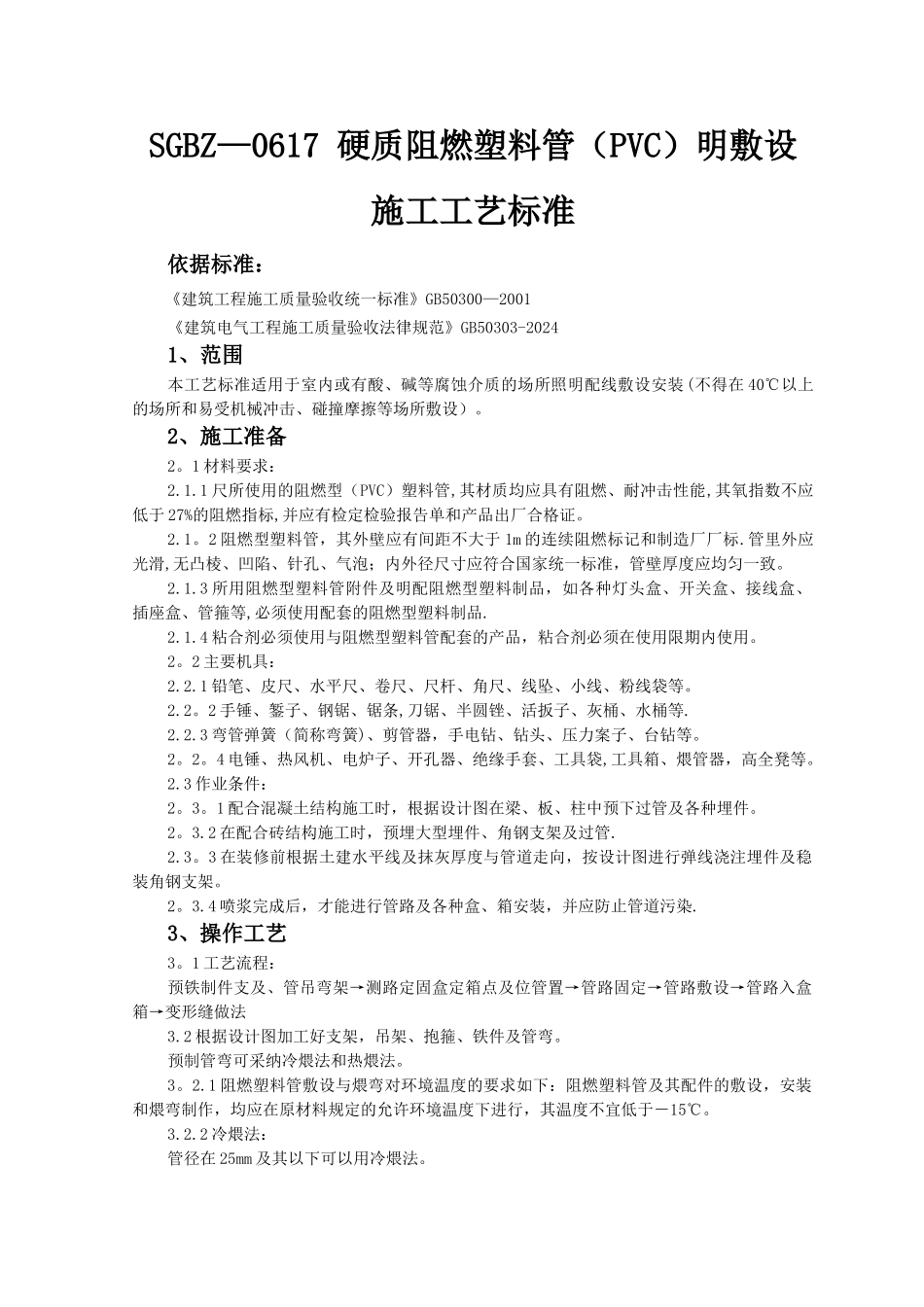

SGBZ—0617 硬质阻燃塑料管（PVC）明敷设施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300—2001《建筑电气工程施工质量验收法律规范》GB50303-20241、范围本工艺标准适用于室内或有酸、碱等腐蚀介质的场所照明配线敷设安装(不得在 40℃以上的场所和易受机械冲击、碰撞摩擦等场所敷设）。2、施工准备2。1 材料要求：2.1.1 尺所使用的阻燃型（PVC）塑料管,其材质均应具有阻燃、耐冲击性能,其氧指数不应低于 27%的阻燃指标,并应有检定检验报告单和产品出厂合格证。2.1。2 阻燃型塑料管，其外壁应有间距不大于 1m 的连续阻燃标记和制造厂厂标.管里外应光滑,无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。2.1.3 所用阻燃型塑料管附件及明配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、管箍等,必须使用配套的阻燃型塑料制品.2.1.4 粘合剂必须使用与阻燃型塑料管配套的产品，粘合剂必须在使用限期内使用。2。2 主要机具：2.2.1 铅笔、皮尺、水平尺、卷尺、尺杆、角尺、线坠、小线、粉线袋等。2.2。2 手锤、錾子、钢锯、锯条,刀锯、半圆锉、活扳子、灰桶、水桶等.2.2.3 弯管弹簧（简称弯簧)、剪管器，手电钻、钻头、压力案子、台钻等。2。2。4 电锤、热风机、电炉子、开孔器、绝缘手套、工具袋,工具箱、煨管器，高全凳等。2.3 作业条件：2。3。1 配合混凝土结构施工时，根据设计图在梁、板、柱中预下过管及各种埋件。2。3.2 在配合砖结构施工时，预埋大型埋件、角钢支架及过管.2.3。3 在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线浇注埋件及稳装角钢支架。2。3.4 喷浆完成后，才能进行管路及各种盒、箱安装，并应防止管道污染.3、操作工艺3。1 工艺流程：预铁制件支及、管吊弯架→测路定固盒定箱点及位管置→管路固定→管路敷设→管路入盒箱→变形缝做法3.2 根据设计图加工好支架，吊架、抱箍、铁件及管弯。预制管弯可采纳冷煨法和热煨法。3。2.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于－15℃。3.2.2 冷煨法：管径在 25mm 及其以下可以用冷煨法。3。2。2.1 使用手扳弯管器煨弯，将管子插入配套的弯管器内,手扳一次煨出所需的弯度见图 3.2.2。1 所示。图 3.2。2。1 手扳弯管器示意图3。2.2。2 将弯簧插入(PVC）管内需煨弯处，两手抓...
